MTL 8502-B1-DP MTL8000 Profibus-DP总线接口模块

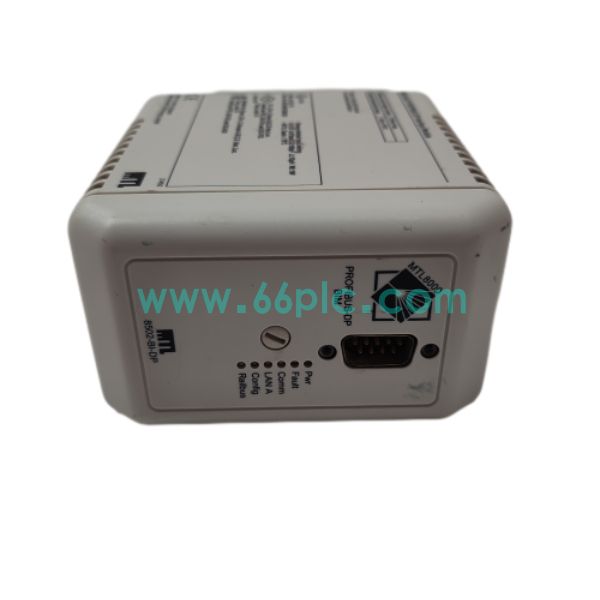

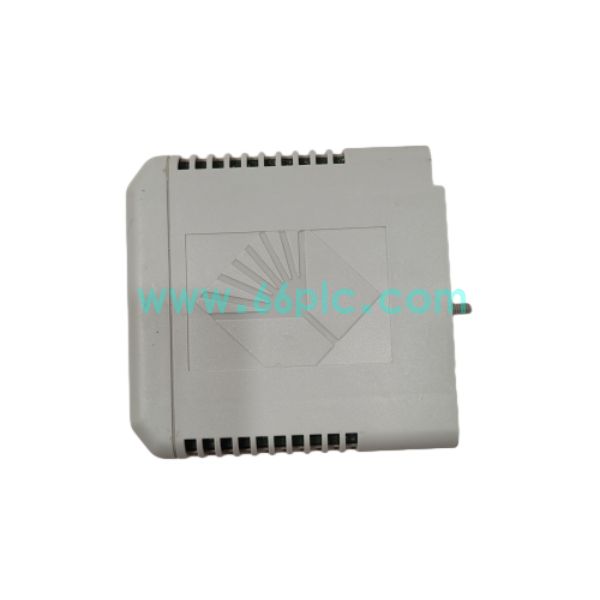

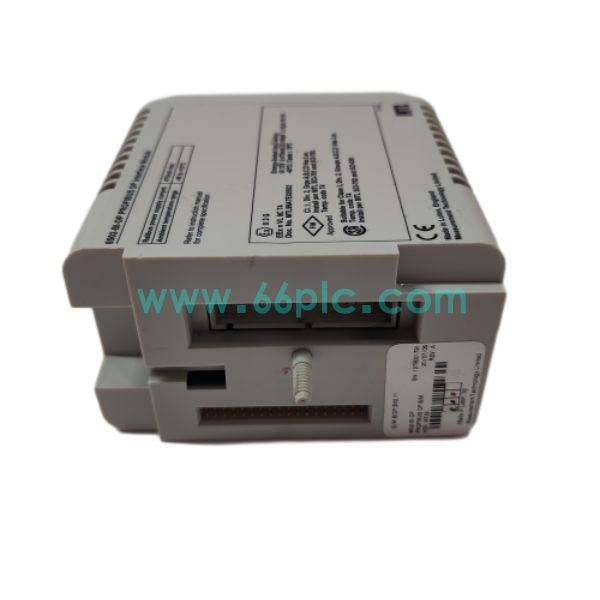

MTL 8502-B1-DP，标准原厂型号为8502-BI-DP，行业单据常简写B1替代BI，属于Eaton MTL8000系列总线接口BIM模块。它是整套本安型I/O子系统的通讯网关，架起Profibus-DP上位主站和机架内所有MTL本安IO卡件之间的数据桥梁，专为危险区防爆回路设计。

模块支持最高6M波特DP通讯速率，原生兼容HART协议透传，可读取变送器HART诊断、参数信息。单模块最多驱动24个MTL8000系列I/O卡，具备总线诊断、断线检测功能，DIN导轨安装，广泛用于化工、石化防爆区域DCS远程IO机架备件更换。

技术参数

• 1. 产品系列：Eaton MTL 8000 本安防爆远程I/O系统总线接口模块

• 2. 型号编码：8502-BI-DP，市场常写为8502-B1-DP，Profibus-DP从站BIM

• 3. 器件类型：DP总线网关，I/O机架通讯主接口，支持HART透传

• 4. 特性：最高6M baud，最多24块IO扩展，通道隔离，扩展诊断信息

• 5. 供电：DC24V，工作温度-20℃~+60℃，防爆认证，DIN导轨安装

核心功能

• 1. Profibus-DP协议转换，把机架内IO信号打包上传DP主站DCS/PLC，下发控制指令。

• 2. HART透明通道，在上位支持HART的条件下读取智能变送器参数、报警信息。

• 3. 实时巡检所有挂载I/O卡件，采集通道故障、断线、本安回路异常诊断信息。

• 4. DP总线终端电阻可切换，适配总线拓扑，抑制信号反射，保障通讯稳定。

• 5. 配合MTL8000各类AI/AO/DI/DO本安卡件，组成防爆远程I/O子机架。

应用场景

• 1. 石化、化工防爆区域MTL8000远程IO机架BIM总线接口模块故障更换

• 2. 炼油厂、LNG装置Profibus-DP防爆控制系统备件储备、预防性替换

• 3. 医药精细化工高危工艺改造，新增本安远程IO机架配套通讯模块

• 4. 海上平台、油气集输站危险区DCS系统老MTL IO机架检修维护

• 5. 和MTL8000系列隔离式IO卡、电源模块成套搭建防爆采集控制子系统

常见问答

• Q：8502-B1-DP和8502-BI-DP是不是同一个模块？
  A：是，BI在单据手写录入时经常写成B1，原厂正式料号是8502-BI-DP，硬件完全一致。

• Q：这个模块坏了，整个机架IO是不是全部失联？
  A：是的，BIM是机架唯一DP通讯出口，模块故障会造成该机架所有IO和上位断开，需要快速备件更换。
