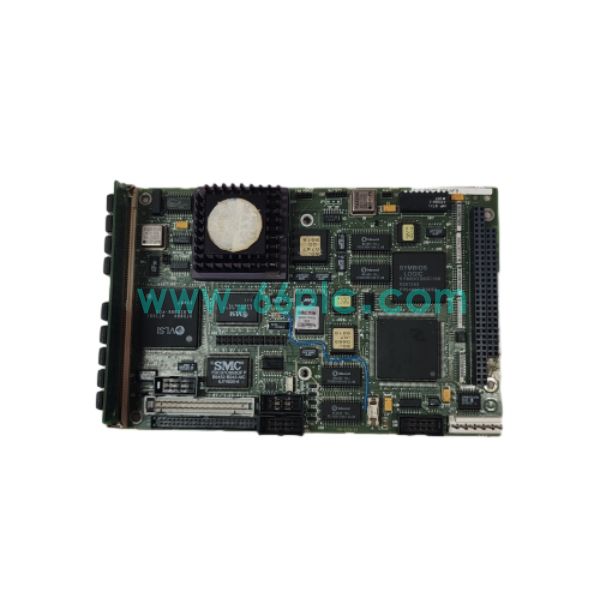

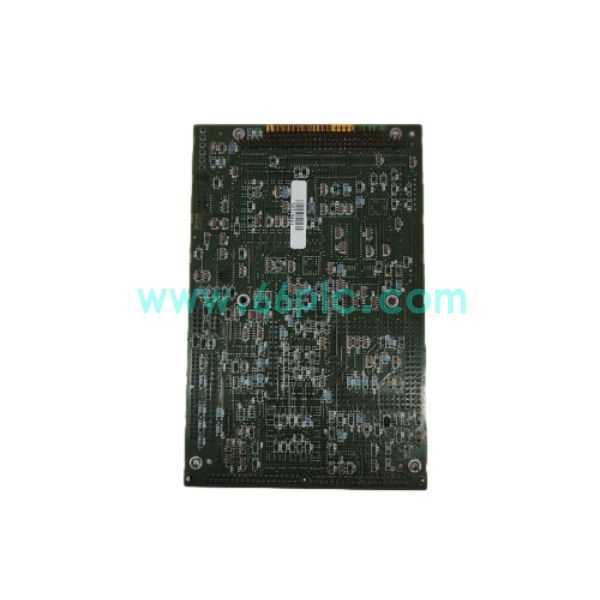

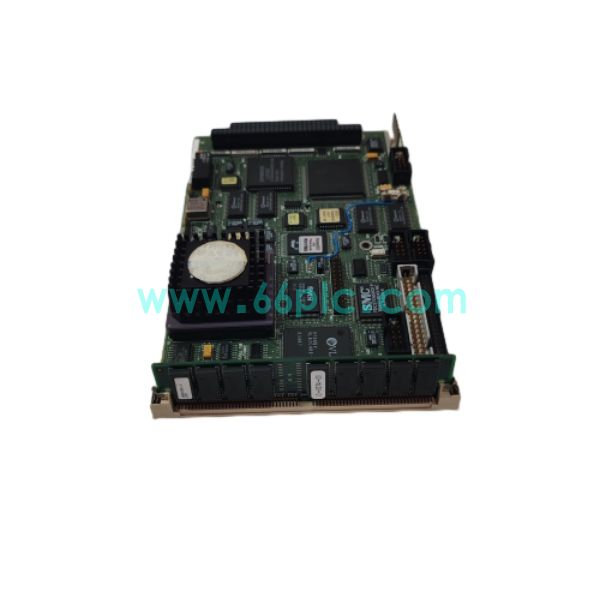

GE DS200UCPBG6AFB Mark V Speedtronic 汽轮机I/O引擎CPU板

GE DS200UCPBG6AFB属于经典Mark V Speedtronic轮机控制系统I/O引擎CPU板，板载80486DX处理器、DRAM内存与EPROM固件存储芯片，是轮机控制机架内部的实时运算核心。该板卡通过背板COREBUS总线采集各类IO信号，执行转速调节、燃料控制、顺控联锁等轮机专用控制算法。

卡件配备ARCNET网口与两路独立RS232调试串口，板载拨码开关用于硬件组态，正面LED指示灯反馈运行、通讯与故障状态。由Mark V机架背板提供+5V供电，可冗余成对部署，多用于火电燃气轮机、蒸汽轮机机组老旧控制系统检修与备件更换。

技术参数

• 1. 产品系列：GE Mark V Speedtronic 燃气/蒸汽轮机控制系统

• 2. 型号编码：DS200UCPBG6AFB，I/O Engine 处理器主板

• 3. 器件类型：轮机实时控制CPU板，80486DX处理器架构

• 4. 特性：COREBUS高速背板总线、ARCNET、双RS232串口，LED状态诊断灯

• 5. 供电：DC +5V（机架背板取电），插槽式安装，支持冗余配置

核心功能

• 1. 执行燃气轮机、蒸汽轮机实时控制逻辑，完成转速、负荷、燃料调节运算。

• 2. 通过COREBUS总线和机架内IO板卡交互，采集现场测点，输出控制指令。

• 3. ARCNET实现机架间数据交互，RS232串口用于本地调试、程序上下载与故障排查。

• 4. 持续自检硬件与通讯状态，故障通过指示灯上报，支持冗余切换保障机组安全。

• 5. 存储轮机控制固件与参数，配合组态软件完成机组控制方案配置与标定。

应用场景

• 1. 火电厂GE Mark V燃气轮机、联合循环机组控制系统CPU备件更换

• 2. 蒸汽轮机动力装置、自备电站轮机监控系统老化卡件故障替换

• 3. 油气行业燃气驱动压缩机Mark V控制机架检修备件储备

• 4. 老旧电厂自动化改造项目，原有Speedtronic控制系统备件采购

• 5. 配套Mark V系列IO、端子、电源卡件，组成整套轮机保护与调节系统

常见问答

• Q：DS200UCPBG6AFB可以直接替换UCPBG7系列版本吗？
  A：不可以，处理器、固件版本和总线时序有差异，更换前核对机组程序与硬件清单。

• Q：冗余配置下单块故障会不会直接跳机？
  A：正常冗余模式下另一块CPU自动接管控制，不会立即停机，但需要尽快更换故障板卡。
