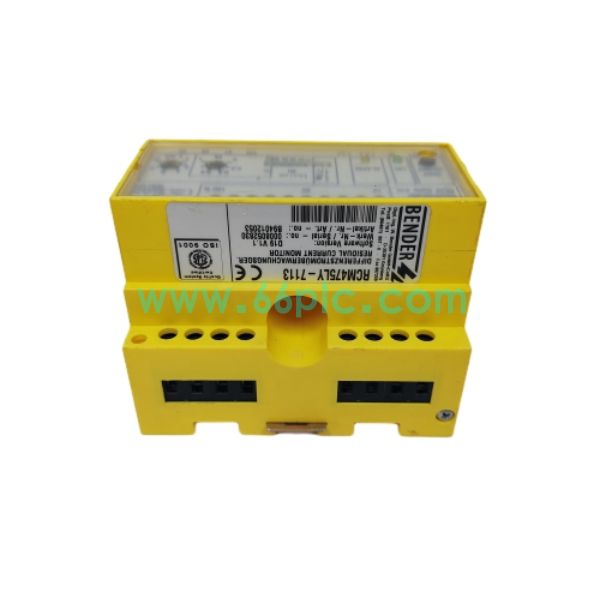

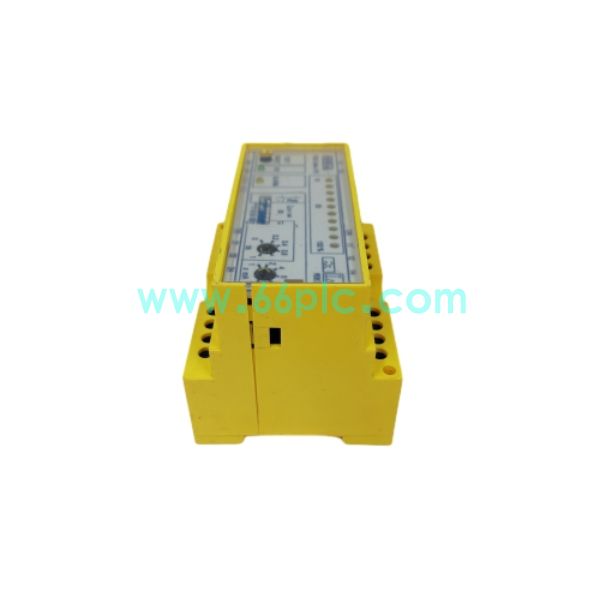

BENDER RCM475LY-7113 剩余电流监测器 接地故障继电器

BENDER RCM475LY-7113是德国本德尔RCM475系列剩余电流监测装置，属于高灵敏度接地故障监测继电器，适配高阻接地交流配电系统。支持检测交流漏电以及脉动直流剩余电流，依靠外接电流互感器采集信号，监测PE线、N-PE回路的对地漏电，故障时输出报警信号，一般不直接切断回路。

设备自带可调动作阈值与延时设置，故障记忆功能可选择开启或关闭，两路无源转换接点输出，搭配LED状态指示灯，直观显示电源、故障状态。采用标准DIN导轨安装，Polycarbonate阻燃外壳UL94-V0，广泛应用在数据中心UPS、精密空调、EDP供电回路漏电保护监测。

技术参数

• 1. 产品系列：BENDER RCM475LY 剩余电流监测、接地故障监测系列

• 2. 型号编码：RCM475LY-7113，AC系统漏电监测机型

• 3. 器件类型：Residual Current Monitor，剩余电流监测继电器

• 4. 特性：AC+脉动DC检测，可调阈值、可调延时，2路无源转换接点

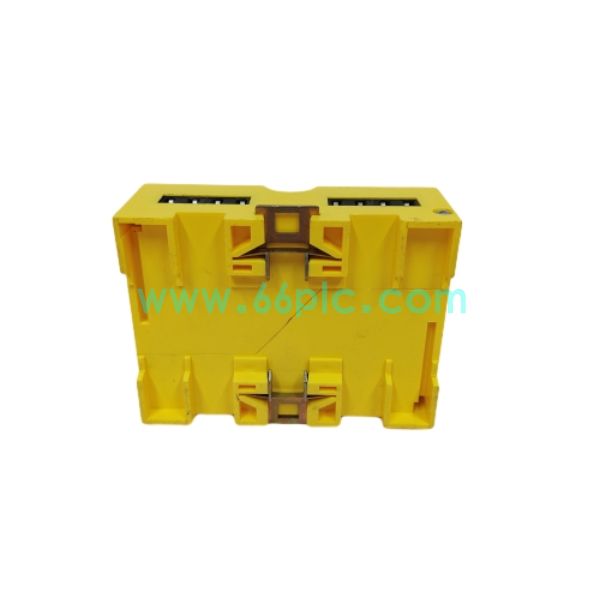

• 5. 安装：DIN导轨，防护IP30内部，端子IP20，符合IEC62020标准

核心功能

• 1. 持续采集配电回路剩余电流，识别微弱接地漏电隐患，提前预警绝缘劣化。

• 2. 兼容交流与脉动直流漏电信号，适配带整流负载、UPS、变频类配电系统。

• 3. 动作延时可调，避开启动瞬时冲击电流，防止误报警，故障记忆可复位。

• 4. 干接点报警输出，接入DCS、SCADA或者本地声光报警装置实现联动。

• 5. 独立互感器采样，监测结果几乎不受负载电流、系统额定电压影响。

应用场景

• 1. 数据中心、机房UPS不间断电源配电系统接地漏电监测回路备件更换

• 2. 精密空调、冷却机组、EDP电子设备供电回路绝缘安全监控

• 3. 工厂高阻接地供电系统改造，电气火灾预防性在线监测项目配套

• 4. 船舶、海上平台辅助配电系统剩余电流报警，安全防护备件储备

• 5. 和Bender互感器、绝缘监测仪配套，构建完整低压配电绝缘监测方案

常见问答

• Q：RCM475LY-7113是绝缘监测仪还是漏电保护器？
  A：属于剩余电流监测器，只监测漏电、输出报警，不会直接跳闸切断电源。

• Q：是否必须搭配配套互感器？
  A：是的，该主机不带内置互感器，必须外接Bender配套电流互感器才能采集漏电信号。
