ProSoft MVI56-MNETC Modbus TCP增强通讯模块

ProSoft MVI56-MNETC是适配罗克韦尔ControlLogix 1756机架的Modbus TCP/IP增强型通讯模块，作为PLC与第三方设备之间的协议网关，同时支持Modbus TCP客户端与服务器模式，实现ControlLogix系统和仪表、变频器、DCS系统之间的数据交互。模块占用单个机架插槽，通过背板和Logix处理器高速交换数据。

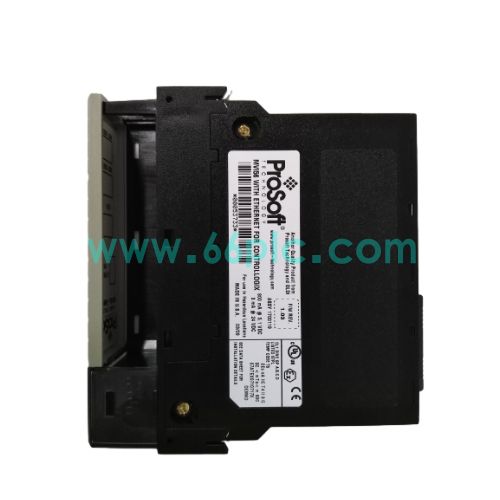

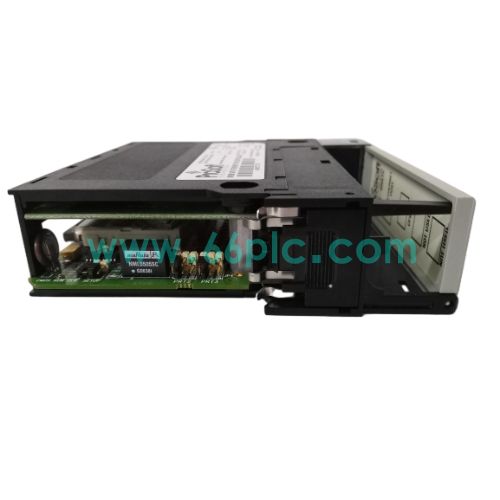

MVI56-MNETC (8).jpeg

该模块自带10/100M自适应RJ45网口，板载4字符滚动LED显示屏，内置网页服务，支持PCB配置软件。可使用CF存储卡保存工程配置，备件更换时直接迁移配置，广泛用于工厂自动化改造、多品牌设备互联互通项目。

主要参数

参数详情
1. 品牌：ProSoft；型号：MVI56-MNETC；类型：Modbus TCP通讯网关模块
2. 适配机架：ControlLogix 1756单槽位；背板耗电：800mA@5VDC，3mA@24VDC
3. 以太网：10/100Mbps自适应，自动交叉；最大寄存器映射：5000个16位寄存器
4. 工作温度：0℃ ~ +60℃；相对湿度：5%~95%无冷凝；带4字符状态LED屏
5. 配套软件：ProSoft Configuration Builder(PCB)；支持CF卡存储配置文件

核心功能

功能描述
1. Modbus TCP客户端/服务器双模式同时运行，充当协议网关，实现多设备数据集中采集
2. 通过ControlLogix背板和PLC处理器高速交换数据，配套AOI指令简化程序编写
3. 内置Web服务器，远程查看模块状态、诊断信息、固件升级，支持CIPconnect远程配置
4. CF卡保存全部网络与通讯配置，更换备件无需重新组态，直接迁移工程参数
5. 板载LED滚动显示模块IP、通讯状态与故障代码，方便现场快速排查通讯问题

应用场景

场景说明
1. 罗克韦尔ControlLogix PLC与Modbus TCP仪表、变频器、流量计的数据对接
2. 化工、水处理、电力行业控制系统，实现罗克韦尔PLC与第三方DCS系统通讯
3. 工厂产线改造项目，新旧自动化设备跨协议联网，SCADA系统数据采集
4. 油气、冶金自动化项目，多台Modbus TCP从站设备集中数据采集与转发
5. ControlLogix系统备件替换，原有MVI56-MNET系列模块升级更换项目

常见问题

问答内容
1. Q：模块OK灯不亮，背板通讯失败？ A：检查机架背板供电，确认插槽接触良好，断电重新插拔模块，检查背板固件版本。
2. Q：Modbus TCP读写数据报错，通讯连接不上？ A：核对IP地址、子网掩码，检查网线，确认从站IP、端口502开启，防火墙放行。
3. Q：数据乱码、寄存器映射数据错位？ A：在PCB软件检查寄存器映射配置，确认高低字字节顺序，核对PLC程序AOI指令。
4. Q：模块可以热插拔吗？ A：ControlLogix机架支持带电插拔模块，但通讯会短暂中断，建议停机操作避免工艺扰动。
