PROSOFT PTQ-PDPMV1 PROFIBUS DP V1主站通讯模块 in stock

PROSOFT PTQ-PDPMV1是适配施耐德Modicon Quantum PLC机架的PROFIBUS DP V1主站通讯模块，符合IEC61158标准，作为Quantum控制器与PROFIBUS DP现场设备之间的协议网关。模块支持DPV0循环I/O数据交换与DPV1非循环参数读写、报警处理，独立处理现场总线通讯，不占用PLC主处理器扫描周期。

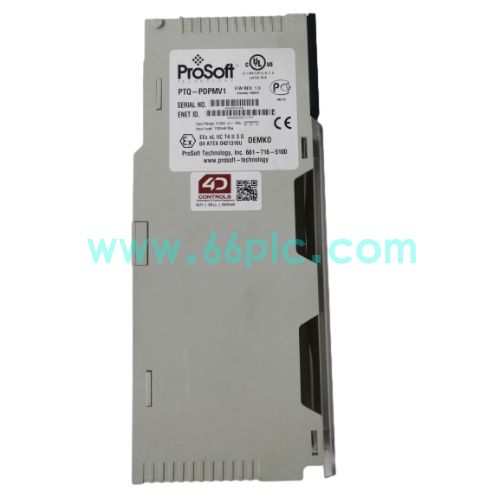

PROSOFT PTQ-PDPMV1（1）.jpeg

模块为单槽位机架安装，配套ProSoft Configuration Builder(PCB)软件完成组态，板载非易失性存储器保存工程配置。支持最多125个DP从站接入，兼容DP/PA耦合器，支持Unity热备冗余方案，广泛应用于电力、化工、水处理等行业自动化项目，是Quantum系统对接PROFIBUS现场总线的常用备件。

主要参数

参数详情
1. 品牌：PROSOFT；型号：PTQ-PDPMV1；类型：PROFIBUS DP V1主站通讯模块
2. 适配机架：施耐德Modicon Quantum单槽机架；背板通讯，最多6块模块同机架安装
3. 总线速率：9.6k~1Mbps自适应；最大支持125个PROFIBUS DP从站设备
4. 工作温度：0℃ ~ +60℃；板载状态LED指示灯，非易失性存储保存配置
5. 组态软件：ProSoft Configuration Builder；支持DPV0、DPV1全功能服务

核心功能

功能描述
1. PROFIBUS DP主站管理，循环采集现场从站I/O数据，下发PLC输出指令，实现实时控制
2. DPV1非循环通讯，支持现场设备参数读写、故障诊断、设备报警信息读取
3. 独立总线处理，与Quantum背板异步交换数据，不会增加PLC主CPU扫描负载
4. 完整总线诊断，监测总线故障、从站掉线，LED指示灯直观显示模块与总线状态
5. 支持Unity热备冗余系统，可在冗余PLC架构下稳定运行，保障连续生产控制

应用场景

场景说明
1. 化工、油气行业DCS系统，施耐德Quantum PLC对接PROFIBUS DP仪表、阀门定位器
2. 电厂水处理、辅机控制系统，DP总线变频器、电机保护器的数据采集与控制
3. 冶金、水泥自动化产线，Quantum PLC与PROFIBUS现场总线I/O站点互联互通
4. 工厂技改项目，新旧自动化设备总线对接，保留原有PROFIBUS现场设备
5. 老旧Quantum控制系统备件替换，PROFIBUS通讯回路升级改造项目

常见问题

问答内容
1. Q：模块OK灯不亮，背板通讯失败？ A：检查机架背板供电，确认模块插槽接触良好，核对PLC硬件组态，重启机架。
2. Q：PROFIBUS总线报错，部分从站掉线？ A：检查总线屏蔽电缆、终端电阻，核对总线速率，排查从站供电与接线。
3. Q：DPV1无法读取设备参数，仅循环I/O正常？ A：在PCB软件开启DPV1功能，确认从站设备支持DPV1协议，检查从站设备GSD文件。
4. Q：模块是否支持热插拔？ A：Quantum机架支持带电插拔模块，通讯会短暂中断；工艺关键回路建议停机更换。
