GE DS200TBQCG1A Mark V 毫安模拟量I/O端子板

GE DS200TBQCG1A是GE Speedtronic Mark V涡轮控制系统毫安模拟量I/O端子板，负责4-20mA模拟信号的接入与转接。该板采集现场变送器电流信号，同时输出毫安控制信号，连接TCQA主控板与现场压力、温度、阀位变送器，实现机组工艺参数采集与执行机构调节。

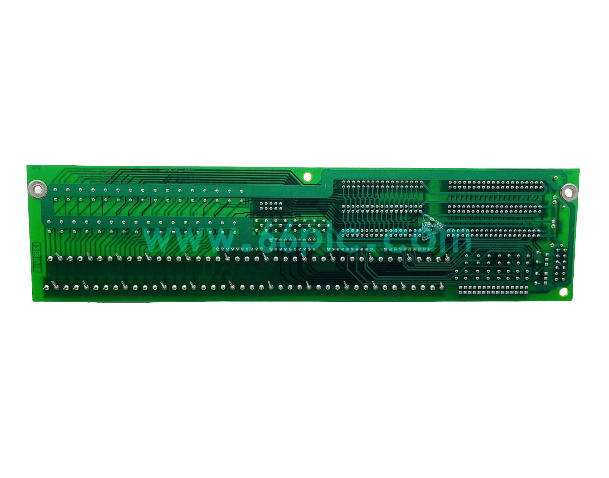

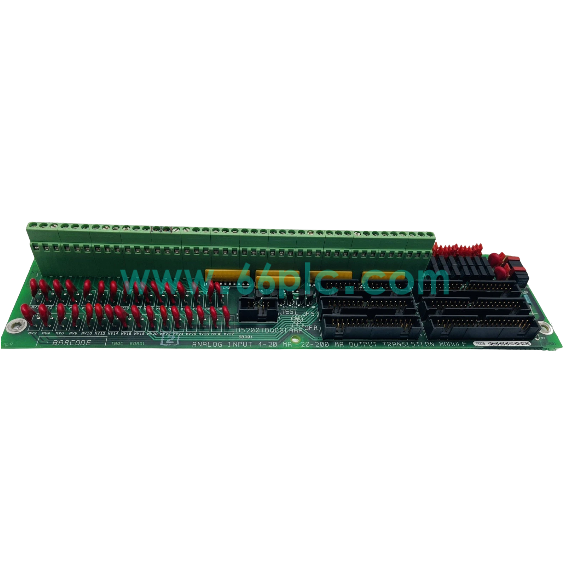

DS200TBQCG1A (1).png

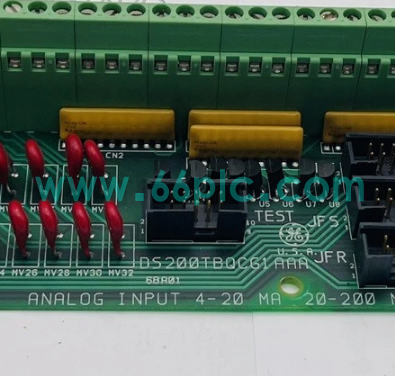

板卡配备两组高密度端子排，集成15组配置跳线，搭配34针与40针背板连接器，PCB带防护涂层，抗干扰能力强。广泛应用于电厂燃气轮机、汽轮机组，用于Mark V控制系统备件替换与停机检修改造项目。

主要规格参数

No.	功能描述
1	接收现场4-20mA变送器信号，完成信号滤波隔离，上传至TCQA主控板。
2	接收主控调节指令，输出毫安信号，驱动阀门定位器等执行器件。
3	板载跳线配置电流量程与信号模式，适配不同类型变送器设备。
4	高密度端子集中布线，方便现场回路校验、信号测量与故障排查。

No.	场景描述
1	电厂燃气轮机、汽轮发电机组Mark V系统压力、温度、阀位信号采集调节。
2	石化大型动力涡轮机组4-20mA模拟量采集与调节阀控制回路。
3	老旧GE Mark V控制系统毫安端子板损坏备件替换、停机检修维护。
4	能源动力技改项目，机组模拟量测量与调节回路升级改造。

No.	问题	解答
1	GE DS200TBQCG1A是什么板卡？	GE Mark V涡轮系统毫安模拟量I/O端子板，用于4-20mA信号采集与调节输出。
2	DS200TBQCG1A与DS200TBQBG1A有什么区别？	TBQBG1A侧重振动、脉冲类传感器信号；TBQCG1A专门处理4-20mA电流型变送器I/O信号。
3	该板卡能否独立完成模拟量调节？	不能独立工作，属于模拟信号转接端子板，需要搭配Mark V机架、TCQA主控卡协同运行。
