GE DS200TBQBG1A Mark V 模拟量端子板

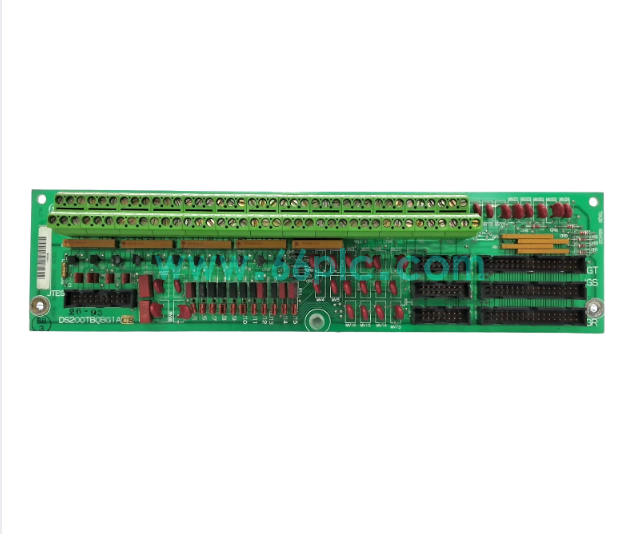

GE DS200TBQBG1A是GE Speedtronic Mark V涡轮控制系统RST模拟量端子板，作为现场传感器与主控卡之间的模拟信号转接接口。该板负责接入振动、转速、温度等传感器模拟信号，完成信号滤波与隔离处理，将采集信号传输至Mark V主控卡，实现机组运行参数监测。

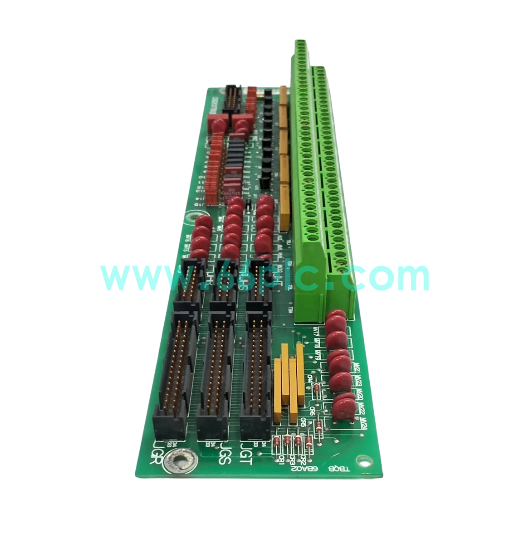

DS200TBQBG1A (2).png

板卡配备两组端子排，集成多组配置跳线与34针、16针背板连接器，PCB带有防护涂层，提升工业环境抗干扰能力。广泛应用于电厂燃气轮机、汽轮机组，用于Mark V控制系统备件替换与检修改造项目。

主要规格参数

No.	功能描述
1	集中接入现场振动、转速等模拟传感器信号，完成信号隔离与噪声过滤。
2	将处理后的模拟信号通过背板连接器传输至Mark V主控卡运算。
3	板载跳线灵活配置信号通道参数，适配不同类型传感器。
4	高密度端子集中布线，方便现场线路核查、信号回路检修。

No.	场景描述
1	电厂燃气轮机、汽轮发电机组Mark V系统振动与转速信号采集。
2	石化大型动力涡轮机组轴系状态监测模拟信号转接。
3	老旧GE Mark V控制系统模拟端子板故障备件替换、停机检修。
4	能源动力技改项目，机组轴系监测模拟量采集回路改造。

No.	问题	解答
1	GE DS200TBQBG1A是什么板卡？	GE Mark V涡轮系统RST模拟量端子板，用于振动、脉冲等模拟传感器信号转接。
2	TBQBG1A和之前DTB系列端子板的区别？	DTB系列为数字开关量端子板；TBQBG1A是模拟量端子板，专门采集传感器连续信号。
3	该板卡能否独立采集机组信号？	不能独立工作，属于模拟信号转接端子板，需要搭配Mark V机架、主控卡协同使用。
