GE DS200SDCCG4AGD Mark V 驱动控制卡(SDCC)

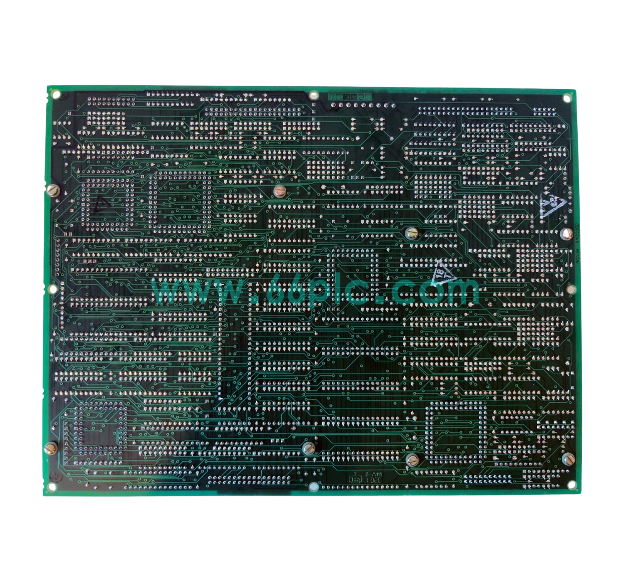

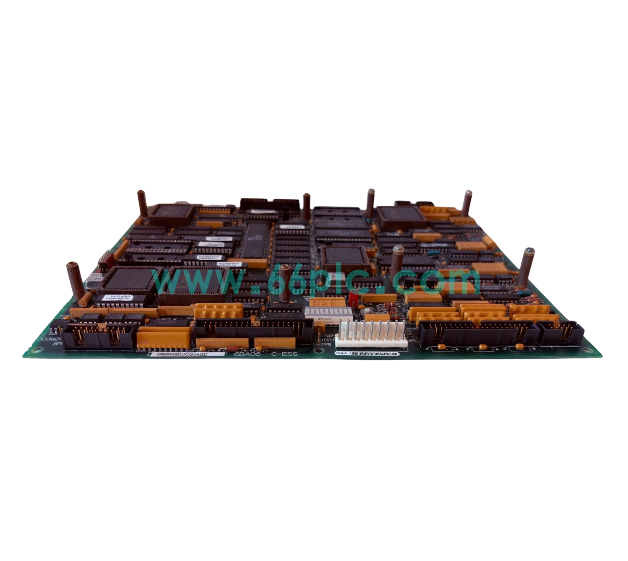

GE DS200SDCCG4AGD是GE Speedtronic Mark V涡轮控制系统驱动控制卡，作为驱动单元主处理器板。板卡搭载3片微处理器与共享RAM，负责执行驱动控制算法、信号运算、故障诊断，协调电源接口板与其他子卡的数据交互，完成燃气轮机、汽轮机组的驱动闭环控制。

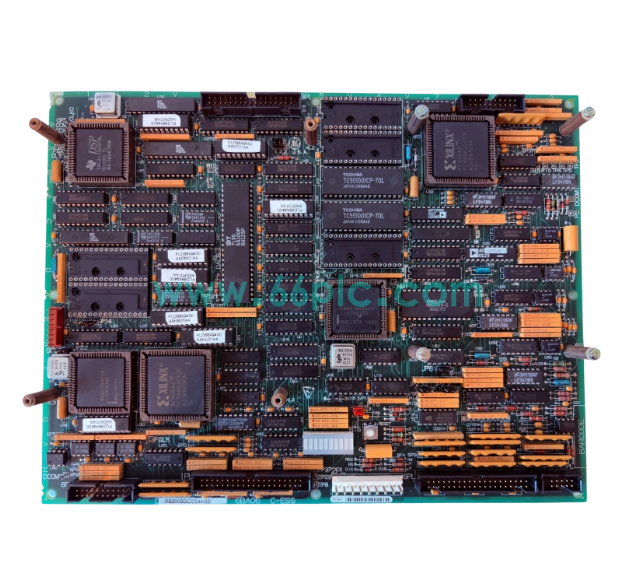

DS200SDCCG4AGD (1).png

板载10路状态LED指示灯，可显示运行状态与故障代码，配备双连接器对接电源接口板，存储EPROM保存机组专属组态固件。广泛应用于电厂联合循环机组，用于Mark V控制系统备件替换与机组检修改造项目。

主要规格参数

No.	功能描述
1	执行机组驱动控制算法，完成实时运算，实现涡轮驱动闭环调节。
2	与电源接口板通讯，接收电压信号、下发I/O控制指令，协同驱动单元工作。
3	内置硬件自诊断，通过LED输出故障编码，快速定位板卡与回路故障。
4	存储机组专属控制程序，与Mark V机架内I/O端子板配合完成整套机组控制。

No.	场景描述
1	发电厂燃气轮机、汽轮发电机组Mark V系统驱动主控单元。
2	石化行业大型动力涡轮机组驱动调节与故障监测控制。
3	老旧GE Mark V控制系统驱动卡损坏备件替换、现场停机检修。
4	能源动力技改项目，涡轮机组驱动控制系统升级改造。

No.	问题	解答
1	GE DS200SDCCG4AGD是什么板卡？	GE Mark V涡轮系统SDCC驱动控制主板，负责涡轮驱动算法运算与故障诊断。
2	SDCC卡和之前DTB系列端子板有什么区别？	SDCC是主控运算卡，负责控制逻辑运算；DTBAG/DTBC/DTBD是I/O端子板，仅做信号转接。
3	该板卡能否独立运行控制涡轮？	不能独立工作，需要搭配Mark V机架、电源、I/O端子板，以及对应机组固件。
