GE DS200DTBDG1A Mark V 混合I/O端子扩展板

GE DS200DTBDG1A属于GE Speedtronic Mark V涡轮控制系统混合I/O扩展端子板，集成数字量输入与继电器输出回路，是主控单元与现场设备之间的信号接口。该板同时采集现场开关触点信号，并输出继电器控制信号，兼顾机组状态采集与联锁执行，适配燃气轮机、汽轮机组的多通道开关量控制需求。

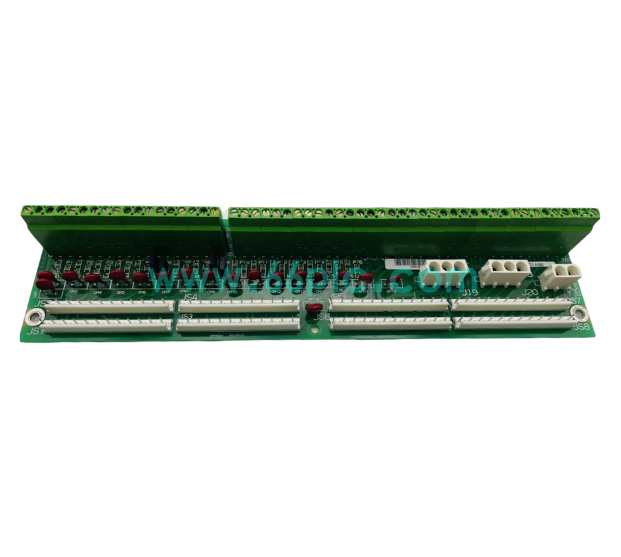

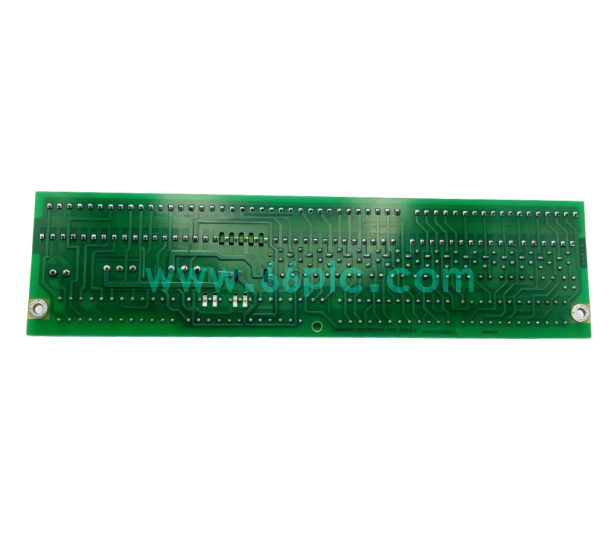

DS200DTBDG1A (1).png

板卡配备两组高密度端子排，预留多个测试点位、配置跳线以及34针背板连接器，支持现场线路快速检测与回路配置。广泛应用于电厂、石化动力机组Mark V控制系统，多用于老旧涡轮控制系统备件替换与检修改造项目。

主要规格参数

No.	项目	参数
1	制造商	GE（General Electric）
2	型号	DS200DTBDG1A
3	产品类型	Mark V 混合I/O端子扩展板
4	所属系统	GE Speedtronic Mark V 涡轮控制系统
5	端子配置	2组端子排，每组支持107根信号线
6	板载配件	多路信号测试点、2组配置跳线、3个34针连接器
7	信号类型	干接点数字输入，SPDT继电器触点输出
8	安装方式	Mark V机架背板插槽安装
9	工作温度	0℃ ~ +50℃
10	产品状态	原厂停产，库存/拆机测试备件供应

核心功能

No.	功能描述
1	同步采集现场开关、阀位、继电器干接点状态，上传至Mark V主控卡。
2	接收主控下发指令，驱动板载继电器输出，控制电磁阀、报警回路。
3	板载TP测试点，方便工程师现场信号测量、故障排查与回路校验。
4	跳线灵活配置信号模式，高密度端子集中布线，简化现场接线维护。

应用场景

No.	场景描述
1	电厂燃气轮机、汽轮发电机组Mark V系统开关量采集与联锁控制。
2	石化行业大型动力涡轮机组阀位监测、报警与执行机构驱动。
3	老旧GE Mark V控制系统I/O端子板损坏备件替换、现场检修。
4	能源动力技改项目，机组混合开关量输入输出回路改造工程。

常见问题FAQ

No.	问题	解答
1	GE DS200DTBDG1A是什么板卡？	GE Mark V涡轮系统混合I/O端子扩展板，同时支持开关信号采集与继电器输出控制。
2	DS200DTBDG1A与DTBAG1AAA、DTBCG1AAA的区别？	DTBAG1AAA纯输入，DTBCG1AAA纯输出，DTBDG1A为输入输出一体混合端子板。
3	该板卡能否独立控制机组？	不能独立运行，属于I/O端子接口板，需要搭配Mark V主控卡、电源等整套系统。
