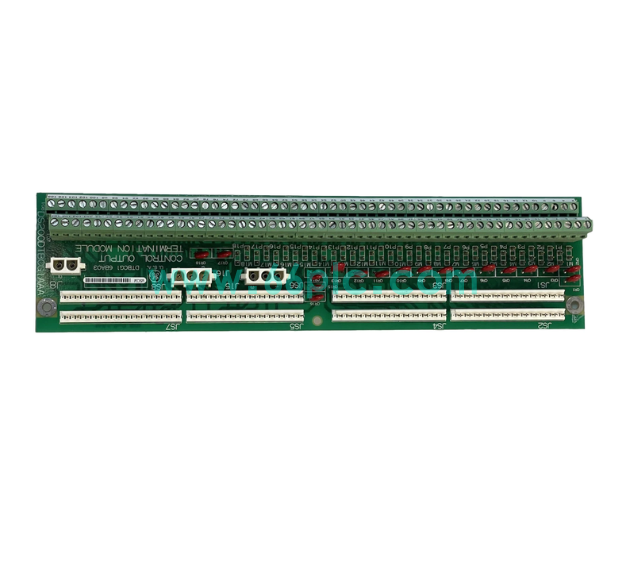

GE DS200DTBCG1AAA Mark V 触点输出端子板

GE DS200DTBCG1AAA是GE Speedtronic Mark V涡轮控制系统触点输出端子板，作为主控卡与现场执行器件之间的输出接口板。该板接收控制器下发的开关指令，驱动继电器干接点输出信号，用来控制电磁阀、阀门、指示灯等现场设备，实现机组保护与设备启停控制。

DS200DTBCG1AAA (2).png

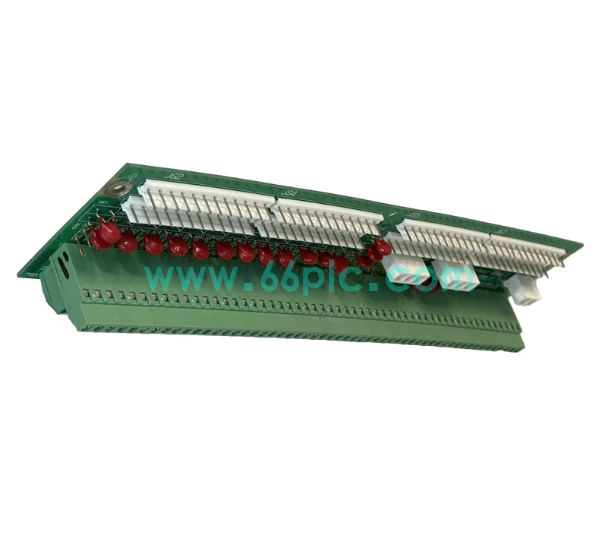

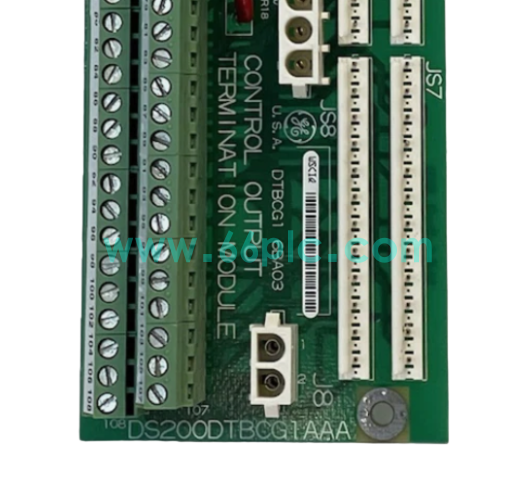

板卡搭载两组大容量端子排，配套多个跳线与卡口连接器，支持灵活配置输出回路，具备工业浪涌防护能力。广泛用于燃气轮机、汽轮发电机组控制系统，多用于Mark V机组备件替换与控制系统检修改造项目。

主要规格参数

No.	功能描述
1	接收Mark V主控卡下发的控制指令，驱动继电器触点输出开关信号。
2	控制现场电磁阀、阀门、声光报警装置，实现机组联锁动作。
3	板载跳线可灵活配置输出回路，适配不同负载类型与控制逻辑。
4	高密度端子集中布线，方便现场线路检修、回路排查与维护。

No.	场景描述
1	电厂燃气轮机、汽轮发电机组Mark V系统联锁输出控制。
2	石化行业大型动力涡轮机组阀门驱动与报警回路控制。
3	老旧GE Mark V控制系统输出端子板故障备件替换、现场检修。
4	能源动力技改项目，机组开关量输出控制回路改造工程。

No.	问题	解答
1	GE DS200DTBCG1AAA是什么板卡？	GE Mark V涡轮系统触点输出端子板，用于输出继电器信号控制现场执行设备。
2	DS200DTBCG1AAA和DS200DTBAG1AAA有什么区别？	DTBAG1AAA是触点输入板，采集现场开关信号；DTBCG1AAA是触点输出板，输出控制指令驱动现场设备。
3	这块板卡可以单独完成机组控制吗？	不能独立工作，属于输出端子板，必须搭配Mark V主控卡、电源等整套系统使用。
