GE DS200TCCBG1BZZ Mark V 热电偶端子板

GE DS200TCCBG1BZZ是GE Speedtronic Mark V涡轮控制系统热电偶信号端子板，专门用于接入各类热电偶温度传感器。该板采集机组排气、轴承、缸体等多点温度信号，完成冷端补偿与信号调理，将温度数据传输至Mark V主控卡，实现机组温度监测与超温保护。

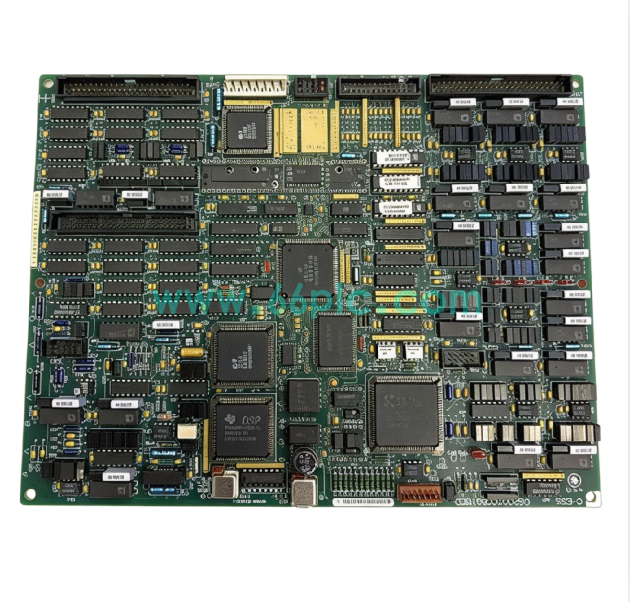

DS200TCCBG1BZZ (1).png

板卡配置多组高密度接线端子，搭载信号滤波电路与配置跳线，配备背板连接器对接主控板，PCB带有三防涂层，可耐受电厂高温粉尘环境。广泛用于燃气轮机、汽轮发电机组，作为Mark V控制系统备件用于检修与改造项目。

主要规格参数

No.	功能描述
1	集中接入热电偶传感器毫伏信号，内置冷端补偿，完成温度信号调理。
2	将处理后的温度信号传输至Mark V主控卡，用于机组温度监控。
3	跳线切换热电偶类型，适配K型、S型等多种热电偶。
4	端子集中布线，方便现场温度回路校验、接线排查与维护。

No.	场景描述
1	电厂燃气轮机、汽轮发电机组Mark V系统多点温度采集监测。
2	石化动力涡轮机组高温测点采集，用于机组超温报警保护。
3	老旧GE Mark V控制系统热电偶端子板备件替换、停机检修。
4	能源动力技改项目，机组温度监测回路升级改造工程。

No.	问题	解答
1	GE DS200TCCBG1BZZ是什么板卡？	GE Mark V涡轮系统热电偶端子板，专门采集热电偶毫伏温度信号。
2	TCCBG1BZZ和TBQ系列模拟端子板的区别？	TBQ板处理振动、4-20mA变送器信号；TCCBG1BZZ专为热电偶温度信号采集设计，带冷端补偿。
3	这块板卡可以单独采集温度吗？	不能独立运行，属于信号转接调理板，需要配合Mark V机架和主控卡使用。
