B&R 7DO135.70 数字量输出模块 in stock

B&R 7DO135.70属于贝加莱2003系列旋入式数字量输出模块，提供8路DC24V晶体管输出，单通道最大负载电流0.5A，支持源型输出，通过X2X背板总线与2003系列CPU通讯，用于驱动电磁阀、指示灯、小型继电器等现场执行器件。

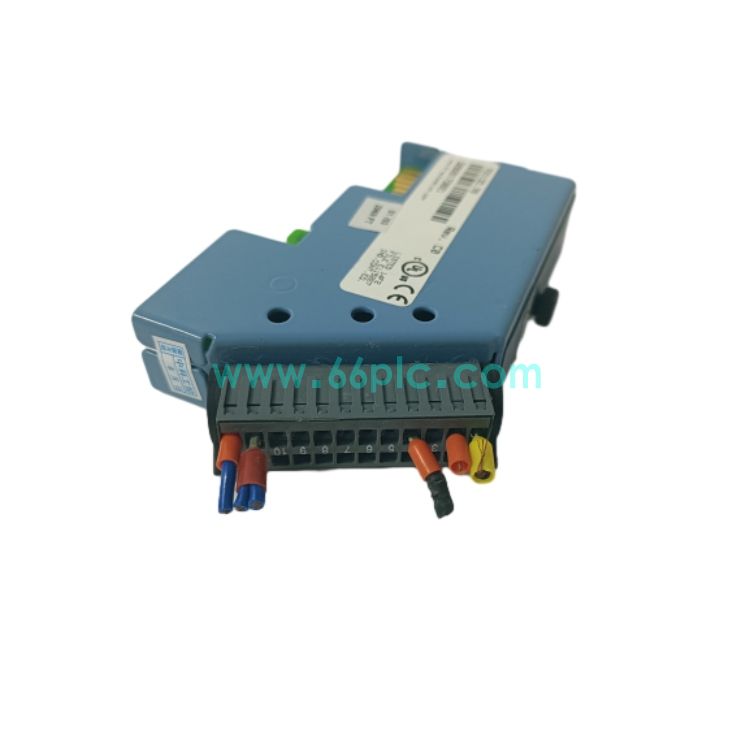

7DO135.70 (3).jpeg

该模块需要配套7TB712端子座使用，广泛应用于各类机械设备自动化控制；原厂供货周期较长，市场可提供全新原装与经过测试拆机备件，用于存量2003自动化系统维护替换。

主要规格参数

No.	功能描述
1	接收CPU下发的开关指令，控制8路输出通道通断，驱动电磁阀、小型继电器等负载。
2	每一路通道具备过载、短路保护，负载故障时自动切断输出，保护模块硬件。
3	通道自带状态指示灯，直观显示输出ON/OFF状态，便于现场快速诊断。
4	通过X2X背板总线将模块状态、通道故障信息上传至CPU，实现系统诊断。

No.	场景描述
1	注塑、包装机械电磁阀动作控制，气缸执行机构顺序动作控制。
2	自动化产线指示灯、报警蜂鸣器、小型继电器驱动控制。
3	输送设备、机床辅助机构开关量执行输出控制。
4	存量B&R 2003自动化系统改造，数字量输出模块故障替换。

No.	故障现象	原因与解决方法
1	模块上电指示灯不亮，CPU无法识别模块	24V供电丢失，背板金手指氧化接触不良。检查供电回路，取出模块清洁金手指重新安装。
2	通道有输出指示，但负载不动作	端子接线松动、负载线圈损坏。断电检查端子接线，测量负载好坏。
3	通道频繁保护闭锁，输出失效	负载短路或者负载电流超标。排查线路短路点，确认负载电流不超过模块额定值。
4	CPU报模块缺失，X2X总线通讯中断	机架背板损坏或模块本体故障。检查背板，必要时更换7DO135.70模块。

No.	问题	解答
1	7DO135.70是否自带接线端子？	不含端子座，需要单独配置7TB712端子模块，才能接入现场负载线路。
2	模块支持热插拔更换吗？	不支持热插拔，带电拆装会损坏X2X背板总线，更换模块前整机断电。
3	更换模块之后需要哪些调试？	安装上电，确认CPU识别模块，逐路测试输出通道，校验负载动作逻辑。
