B&R 7DO138.70 数字量输出模块 in stock

B&R 7DO138.70属于贝加莱2003系列旋入式数字量输出模块，提供8路DC24V晶体管输出，单通道额定电流0.5A，自带短路保护与过热保护，通过X2X背板总线与2003系列CPU通讯，用于电磁阀、继电器、指示灯等现场执行元件驱动控制。

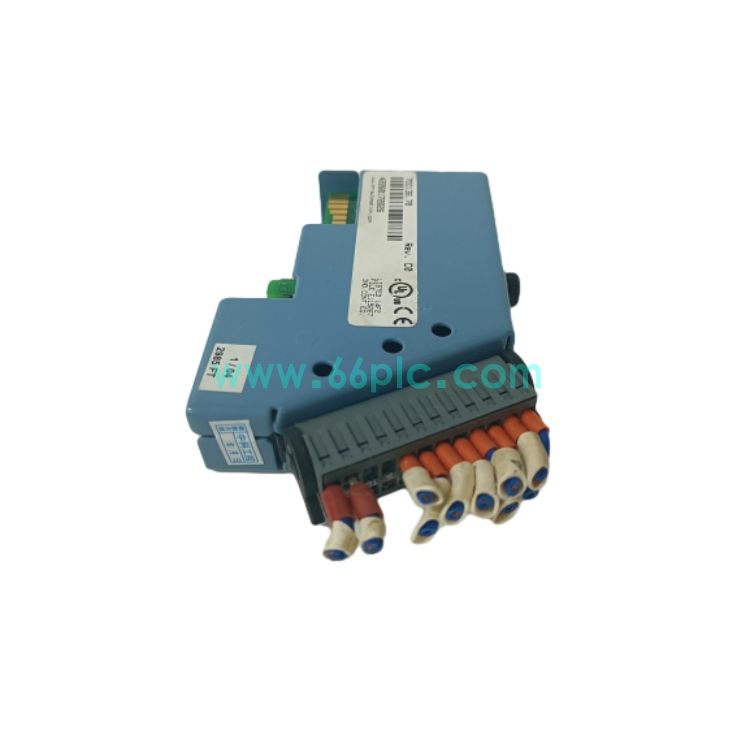

7DO138.70 (3).jpeg

该模块需要配套7TB712端子座使用，支持Class I Division2防爆区域应用；原厂供货周期较长，市场可提供全新原装与经过测试拆机备件，用于存量2003自动化系统维护替换。

主要规格参数

No.	功能描述
1	接收CPU下发开关指令，控制8路输出通断，驱动电磁阀、继电器、指示灯等现场负载。
2	内置短路保护与过热保护，负载异常时自动闭锁输出，保护模块硬件免受损坏。
3	每通道配备状态指示灯，直观显示输出ON/OFF状态，方便现场快速故障排查。
4	通过X2X背板总线，实时上传模块运行状态与通道故障诊断信息至CPU。

No.	场景描述
1	包装机械、注塑设备气缸电磁阀顺序动作控制。
2	化工、油气Class I Div.2防爆区域设备开关量输出控制。
3	输送流水线报警灯、蜂鸣器、中间继电器驱动控制。
4	存量B&R 2003自动化系统改造，数字量输出模块故障替换。

No.	故障现象	原因与解决方法
1	模块上电指示灯不亮，CPU无法识别模块	24V供电故障，背板金手指氧化接触不良。检查供电回路，取出模块清洁金手指重新安装。
2	程序显示输出ON，但外部负载不动作	端子接线松动，负载线圈损坏。断电检查端子接线，测量负载好坏。
3	通道频繁保护闭锁，输出失效	负载短路或者负载电流超过0.5A额定值。排查线路短路点，更换适配负载。
4	CPU报模块缺失，X2X总线通讯中断	机架背板损坏或模块本体故障。检查背板，必要时更换7DO138.70模块。

No.	问题	解答
1	7DO138.70是否自带接线端子？	不含端子座，需要单独订购7TB712端子模块（螺丝型7TB712.9 /弹簧型7TB712.91）。
2	模块支持热插拔更换吗？	不支持热插拔，带电拆装会损坏X2X背板总线，更换模块前整机断电。
3	更换模块之后需要哪些调试？	安装上电，确认CPU识别模块，逐路测试输出通道，校验电磁阀、继电器等负载动作逻辑。
