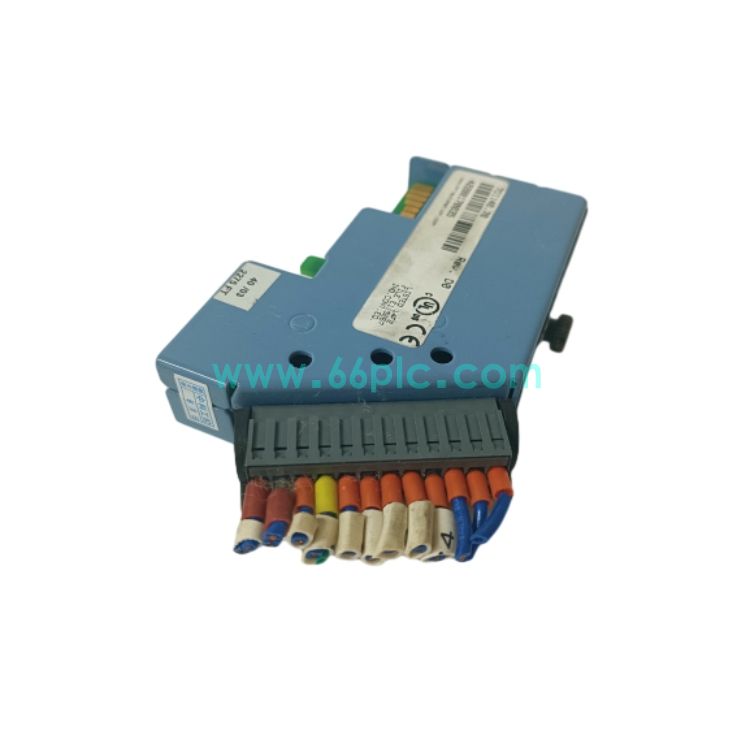

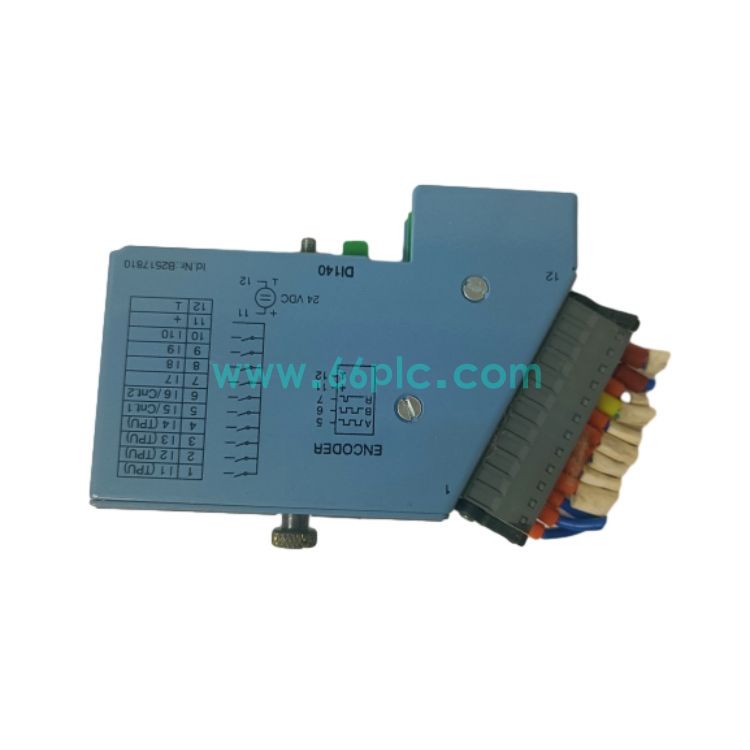

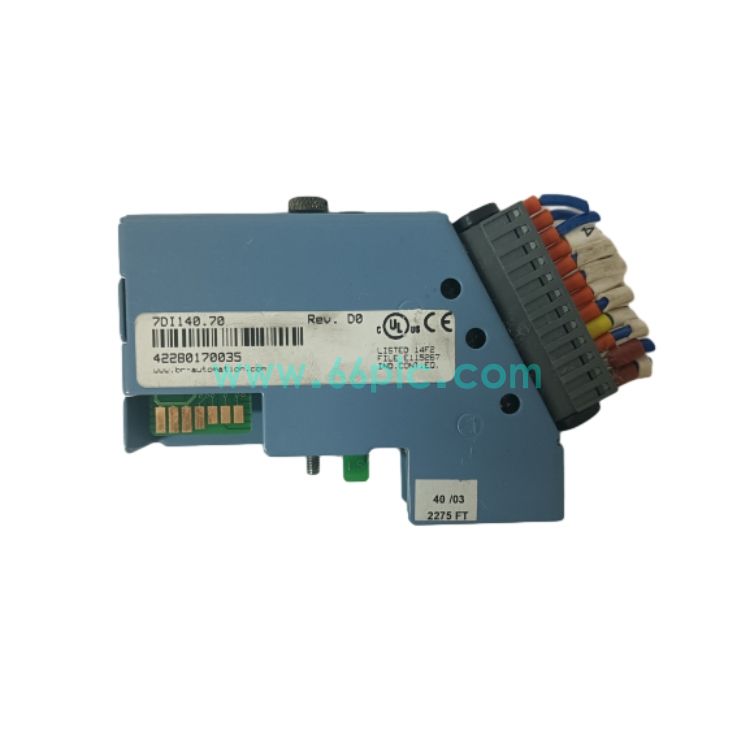

B&R 7DI140.70 数字量输入模块 in stock
B&R 7DI140.70属于贝加莱2003系列旋入式数字量输入模块，配备8路DC24V数字输入通道，支持源型/漏型信号采集，通过X2X背板总线与2003系列CPU高速通讯，用于现场按钮、限位开关、继电器触点等开关信号采集。
该模块需要配套7TB712端子座使用，广泛应用于机械设备、产线自动化信号采集；原厂供货周期较长，市场可提供全新原装与经过测试拆机备件，用于存量2003自动化系统维护替换。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | B&R（贝加莱） |
| 2 | 型号 | 7DI140.70 |
| 3 | 产品类型 | 数字量输入模块 |
| 4 | 适配系列 | B&R 2003系列控制系统 |
| 5 | 输入通道 | 8路DC24V数字量输入 |
| 6 | 信号类型 | 源型/漏型可兼容 |
| 7 | 模块供电 | DC24V |
| 8 | 通讯总线 | X2X本地背板总线 |
| 9 | 工作温度 | -25℃ ~ +60℃ |
| 10 | 安装方式 | 机架旋入式模块，需搭配7TB712端子座 |
| 11 | 产品状态 | 原厂备件，全新原装/拆机测试件 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 采集现场DC24V开关量信号，将触点通断状态转换为数字信号上传PLC控制器。 |
| 2 | 通道自带光电隔离，隔离现场干扰，保护背板总线与CPU不受外部冲击。 |
| 3 | 每通道配置状态指示灯，直观显示通道ON/OFF状态，方便现场故障排查。 |
| 4 | 通过X2X背板总线实时上传信号状态与模块诊断信息至CPU。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 包装机械、注塑机设备限位、急停、按钮开关信号采集。 |
| 2 | 输送产线、自动化流水线传感器、接近开关信号监测。 |
| 3 | 冶金、水处理设备现场继电器反馈触点信号采集。 |
| 4 | 存量B&R 2003自动化系统改造，数字量输入模块故障替换。 |
常见故障及解决方法
| No. | 故障现象 | 原因与解决方法 |
|---|---|---|
| 1 | 模块上电指示灯不亮，CPU无法识别模块 | 24V供电故障，背板金手指氧化接触不良。检查供电回路，清洁金手指重新安装。 |
| 2 | 通道信号无变化，输入信号不识别 | 端子接线松动，传感器供电异常。检查端子接线，确认外部传感器24V电源。 |
| 3 | 信号乱跳，通道状态频繁误触发 | 现场电磁干扰，信号线未屏蔽。增加屏蔽接地，信号线远离动力电缆。 |
| 4 | CPU报模块缺失，X2X总线通讯中断 | 机架背板损坏或模块故障。检查背板，必要时更换7DI140.70模块。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | 7DI140.70是否自带接线端子？ | 不含端子座，必须搭配7TB712端子模块才能接入现场信号线。 |
| 2 | 模块是否支持热插拔？ | 不建议热插拔，带电拆装容易损坏X2X背板总线，更换前需要停机断电。 |
| 3 | 更换模块之后需要哪些调试？ | 安装上电，确认CPU识别模块，逐路测试开关输入信号，核对PLC程序状态。 |
Tags: B&R in stock 数字量输入模块 7DI140.70 B&R 7DI140.70
