Products Description

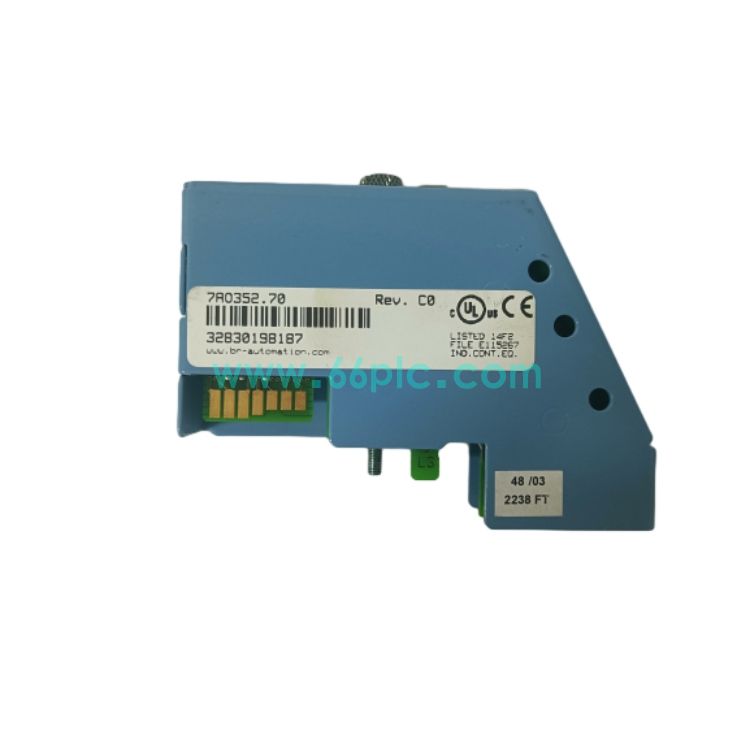

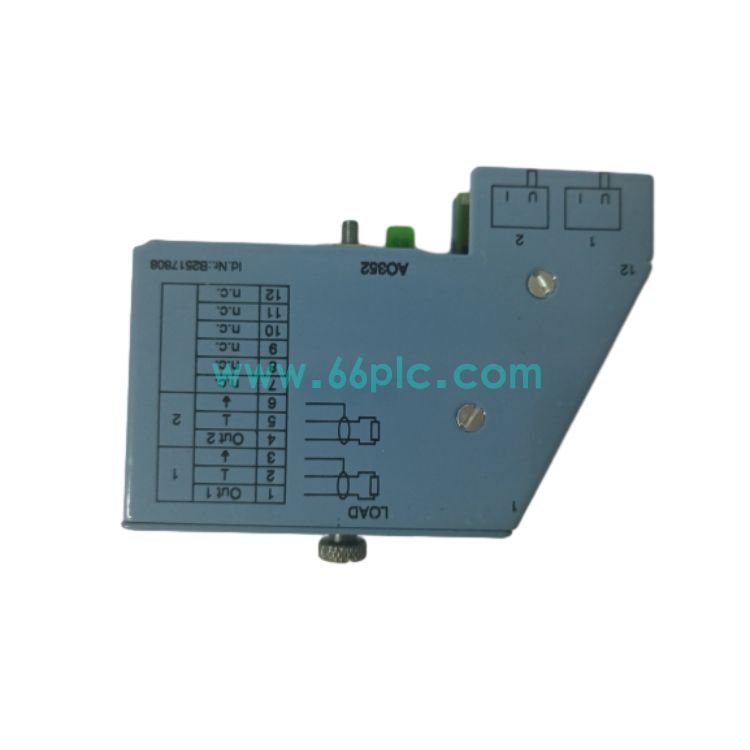

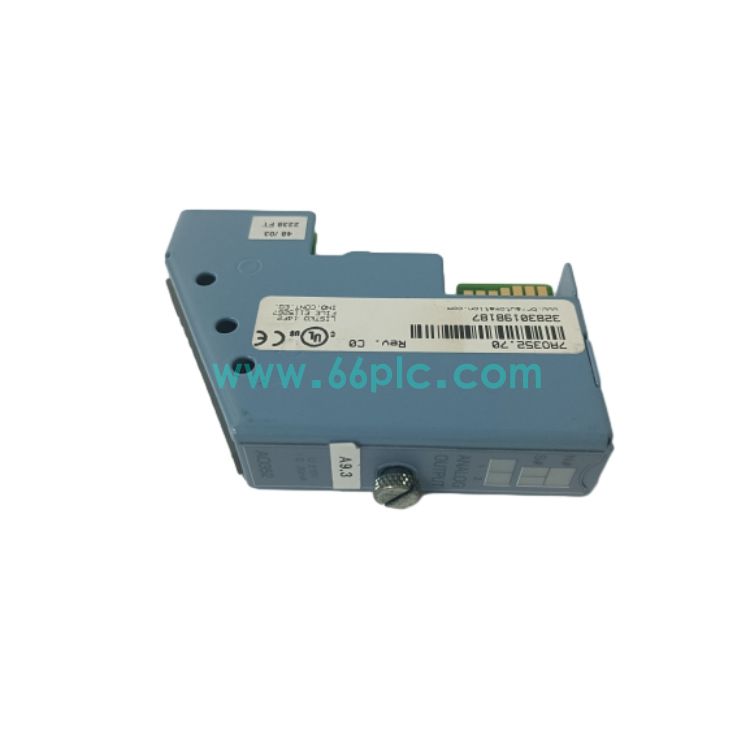

B&R 7AO352.70 模拟量输出模块
B&R 7AO352.70属于贝加莱2003系列旋入式模拟量输出模块，提供2路独立模拟信号输出，支持±10V电压或0~20mA电流信号，12位转换精度，通过X2X背板总线与2003系列CPU通讯，用于调节阀、比例阀、变频器等现场执行机构的连续控制。
该模块配套端子座7TB712单独订购，广泛应用于各类过程控制设备；原厂供货周期较长，市场可提供全新原装与经过测试拆机备件，用于存量2003自动化系统维护替换。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | B&R（贝加莱） |
| 2 | 型号 | 7AO352.70 |
| 3 | 产品类型 | 模拟量输出模块 |
| 4 | 适配系列 | B&R 2003系列控制系统 |
| 5 | 输出通道 | 2路独立模拟输出 |
| 6 | 信号类型 | ±10V / 0~20mA 软件可选 |
| 7 | 转换精度 | 12位 |
| 8 | 模块供电 | DC24V |
| 9 | 通讯总线 | X2X本地背板总线 |
| 10 | 工作温度 | -25℃ ~ +60℃ |
| 11 | 安装方式 | 机架旋入式模块，需搭配7TB712端子座 |
| 12 | 产品状态 | 原厂备件，全新原装/拆机测试件 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 接收CPU下发的数字控制量，转换为标准模拟电压/电流信号输出，驱动现场执行器件。 |
| 2 | 两路通道独立配置，可分别设置电压或者电流输出模式，适配不同类型现场仪表。 |
| 3 | 内置输出短路保护，当输出回路短路时自动限制输出，防止模块硬件损坏。 |
| 4 | 模块自带状态指示灯，诊断电源、总线通讯、输出回路故障信息上传至CPU。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 化工、水处理调节阀开度连续调节过程控制系统。 |
| 2 | 塑料、挤出设备比例阀控制，压力与速度闭环调节。 |
| 3 | 风机泵类变频调速控制，输出给定信号驱动变频器。 |
| 4 | 存量B&R 2003自动化系统改造，模拟量输出模块故障替换。 |
常见故障及解决方法
| No. | 故障现象 | 原因与解决方法 |
|---|---|---|
| 1 | 模块上电指示灯不亮，CPU无法识别模块 | 24V供电丢失，背板金手指氧化接触不良。检查供电回路，取出模块清洁金手指重新安装。 |
| 2 | 输出信号无变化，执行机构不动作 | 端子座接线松动、通道配置错误。检查接线，在软件确认通道信号类型配置。 |
| 3 | 输出信号漂移，控制值不稳定 | 现场干扰大，屏蔽接地不良。检查屏蔽线缆接地，减少动力线与信号线并行布线。 |
| 4 | CPU报模块故障，通道输出闭锁 | 输出回路短路导致模块保护。断开外部负载排查短路点，复位模块或更换模块。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | 7AO352.70模块是否自带接线端子？ | 不含端子座，需要单独订购7TB712端子模块，否则无法接入现场信号线。 |
| 2 | 模块支持热插拔更换吗？ | 不建议热插拔，带电拆装会损坏X2X背板总线，停机断电后进行模块更换。 |
| 3 | 更换模块之后需要哪些调试工作？ | 安装上电，程序识别模块，配置对应通道信号类型，测试输出信号与执行机构动作。 |
Tags: 输出模块 B&R 7AO352.70 模拟量 B&R 7AO352.70
