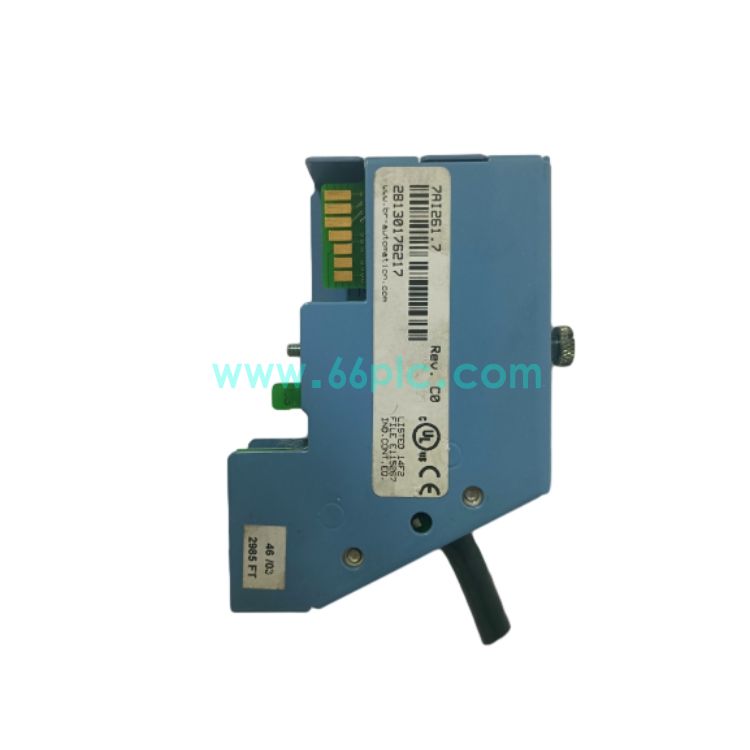

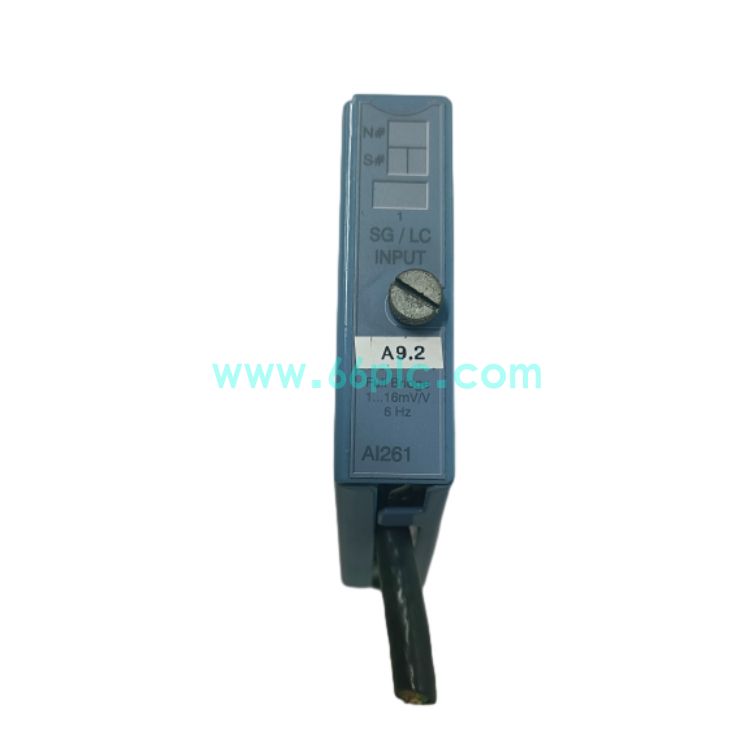

B&R 7AI261.7 应变采集模拟量输入模块 in stock

B&R 7AI261.7属于贝加莱2003系列模块，是高精度应变片全桥模拟量采集模块，内置24位ADC转换芯片，专门用于称重、拉力、压力应变传感器信号采集，通过X2X总线与贝加莱2003系列CPU进行高速数据交互。

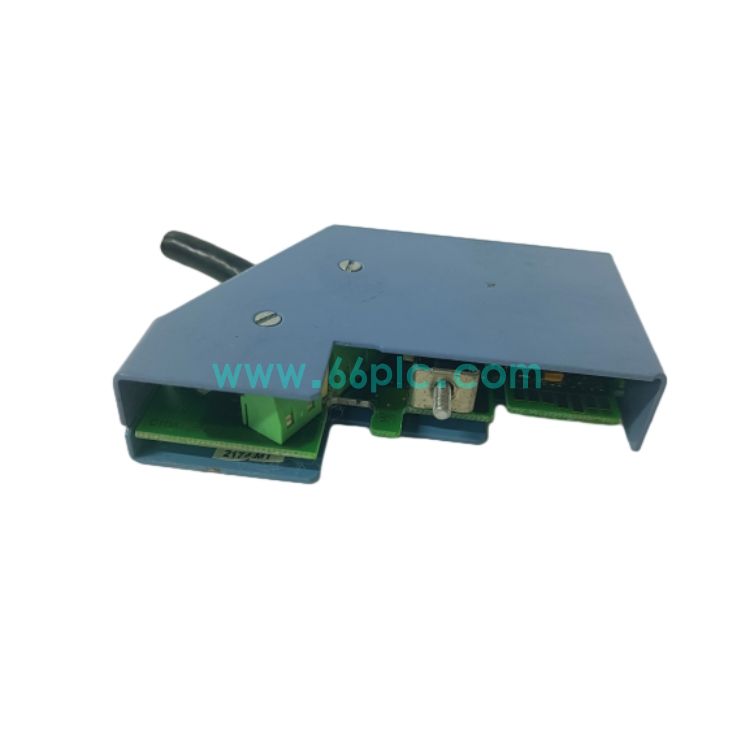

7AI261.7 (4).jpeg

该模块为工业高精度测量备件，用于机械测试、材料试验机、张力控制场景，原厂供货周期较长，市场可提供全新原装与经过测试拆机备件，用于存量贝加莱2003控制系统维护替换。

主要规格参数

No.	功能描述
1	支持应变片全桥信号采集，对微小张力、压力形变信号做高精度放大与模数转换。
2	内置信号滤波，抑制工业现场电磁干扰，保证称重、拉力测量数据稳定。
3	通过X2X背板总线，将采集数据高速上传至2003系列CPU，参与闭环控制运算。
4	模块自带状态指示灯，诊断电源、总线通讯、传感器断线故障。

No.	故障现象	原因与解决方法
1	模块上电无指示灯，无法识别	24V供电丢失，背板接触不良。检查供电回路，取出模块清洁金手指，重新安装。
2	采集数值跳变剧烈，测量不稳定	传感器接线屏蔽不良、应变桥接线松动。检查全桥接线，优化屏蔽接地。
3	CPU报模块缺失，X2X总线通讯失败	机架背板故障或模块损坏。检查背板，更换7AI261.7模块。
4	采集值固定不变，传感器无反馈	应变传感器断线或模块输入通道损坏。测量传感器桥阻，确认模块好坏。

No.	问题	解答
1	7AI261.7可以采集普通4-20mA模拟量信号吗？	不可以，专门用于全桥应变片信号采集，不能直接接入电流/电压变送器信号。
2	模块支持热插拔吗？	不建议热插拔，带电拆装容易损坏X2X背板总线，停机断电后更换。
3	更换模块后需要做哪些调试？	安装上电，程序识别模块，对应变传感器做零点校准、量程标定，确认采集数据正常。
