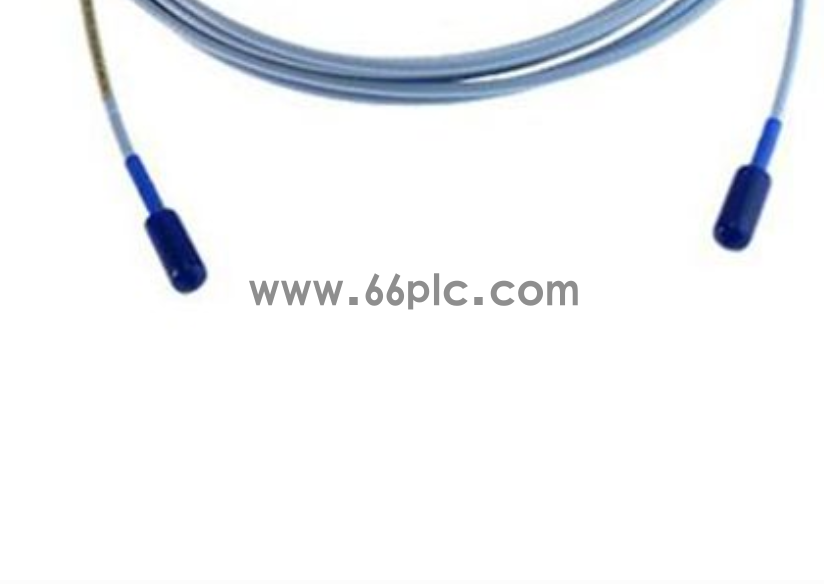

Bently Nevada 16925-12 非铠装加速度传感器专用互连电缆
联系人:李经理
电话:15685359870
手机:15685359870
QQ:3165088973
邮箱:3165088973@qq.com
地址: 贵州省安顺市西秀区北街街道虹山湖路42号虹山大酒店（百灵.希尔顿逸林酒店 )幢14层9号


产品详情


Bently Nevada 16925-12 非铠装加速度传感器专用互连电缆


一、型号规格解读

  1. 型号：16925-12
    • 16925 系列：3 芯屏蔽非铠装 PVC 护套线缆，配套 177230 一体化压电加速度变送器、330400/330425 机壳加速度传感器，采集轴承座、箱体振动信号
    • -12：单位英尺，总长 12ft ≈ 3.66 米，出厂定长，禁止裁切、中间驳接加长，否则阻抗匹配失效、振动读数漂移失真
  2. 两端结构
    • 一端：3 针圆形航空母插头，直插 177230/330400 加速度探头本体
    • 一端：红 / 绿 / 黄三色裸接线端子，接入 3500/42M、3500/44M 振动卡后置端子板
  3. 结构区分：无不锈钢金属铠甲，轻便柔软，适合机柜内部、无机械碾压风险的室内布线；对比铠装款16710 系列

二、电气硬件参数

  • 芯线：3 芯 22AWG 镀锡铜，全覆盖编织铜网屏蔽，抑制变频器、ABB ASTAT 起重调速电磁谐波干扰
  • 耐压：600V AC/DC，单芯额定 5A 载流
  • 工作温区：-40℃ ~ +85℃，外层 PVC 耐油护套
  • 标准芯线定义（固定不变）
    • 红线 A：4–20mA 振动回路正极
    • 绿线 B：4–20mA 回路负极、动态信号公共地
    • 黄线 C：缓冲动态电压输出，供给 System1 做频谱、波形故障诊断
  • 防护等级 IP54，无金属铠甲，不适合油污、重物碾压的户外 / 机旁恶劣工况

三、完整信号链路

  1. 轴承座加速度传感器（177230/330400）→ 16925-12 非铠装电缆
  2. 三色端子接入 3500/42M / 3500/44M 振动监测卡后置端子板
  3. 前卡采集机壳振动烈度，背板汇总至 TDI（138607-01+146031-01）存储振动波形、故障事件日志
  4. 实时振动数值分流两路：
    • 分体 3500/92（136180-01+136188-02）Modbus 上传 GE IS420UCSCH1B、伊顿 XV 触摸屏；

    • 振动危险报警硬接点输出至 3500/33（149986-01+149992-03），触发 ETS 机组停机联锁

    • 对比项16925-12（本款）16710-12（铠装款）
      铠甲无，PVC 软护套不锈钢互锁金属铠装
      布线场景机柜内、洁净室内、无挤压机旁、油污、机械摩擦、户外长距离
      抗机械损伤弱，易挤压破损强，耐碾压拖拽
      价格更低偏高
      电气芯线定义完全通用，可互换传感器完全通用
