产品详情

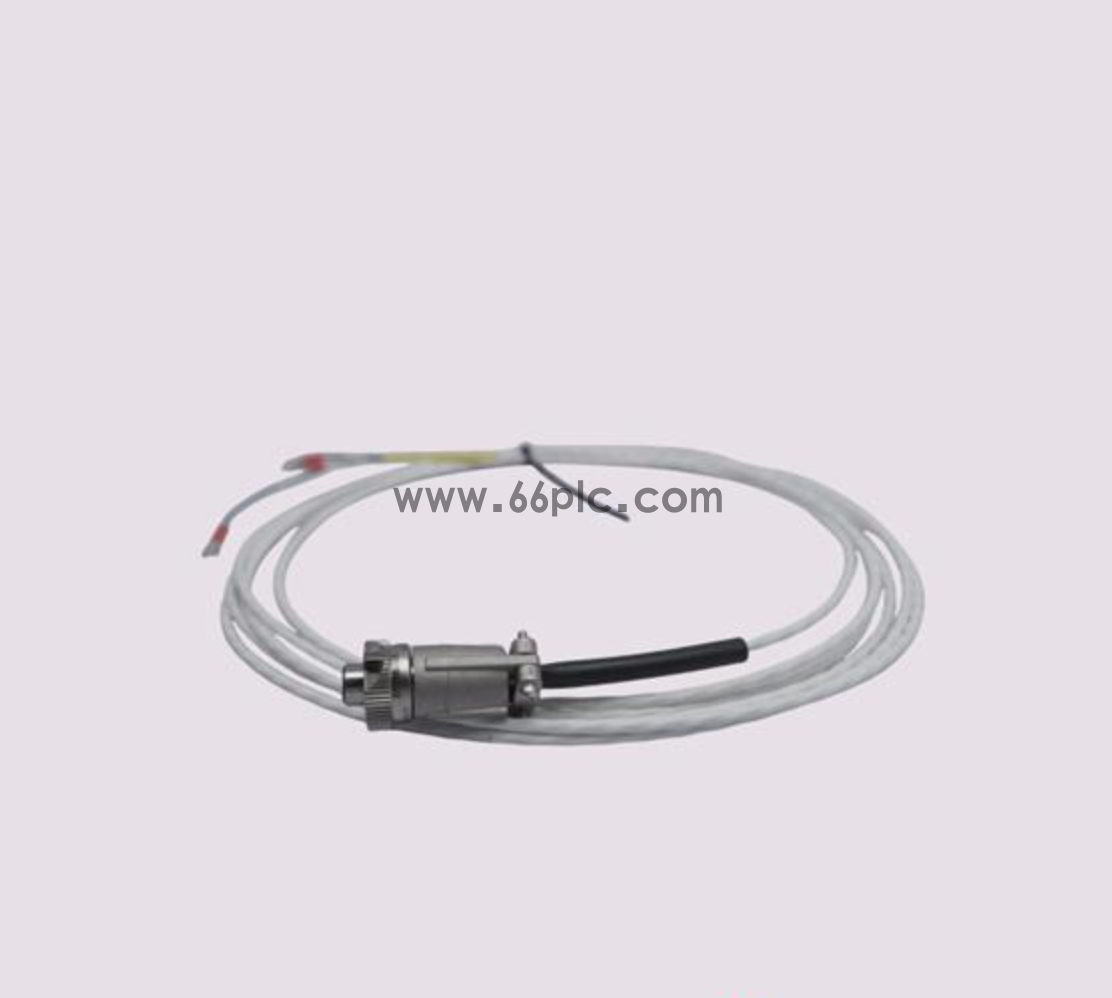

Bently Nevada 16925-25 非铠装加速度传感器专用互连电缆
一、型号规格解读
- 型号定义
- 16925 系列：3 芯屏蔽 PVC 非铠装软电缆，专属配套 177230 一体化压电加速度变送器、330400/330425 机壳加速度传感器，用于轴承座 / 箱体振动采集
- -25：长度单位英尺，总长 25ft ≈ 7.62 米，出厂固定定长，禁止裁切、中间驳接加长，否则阻抗匹配失效、振动读数漂移失真
- 两端接头结构
- 探头端：3 针圆形航空母插头，直插加速度变送器本体
- 机架端：红 / 绿 / 黄三色裸接线端子，接入 3500/42M、3500/44M 振动卡后置端子板
- 结构区分：无不锈钢金属铠甲，轻便柔软；对比同长度铠装款 16710-25
二、电气硬件参数
- 芯线：3 芯 22AWG 镀锡铜，全覆盖编织铜网双层屏蔽，抑制变频器、ABB ASTAT 起重调速电磁谐波干扰
- 耐压：600V AC/DC，单芯额定 5A 载流
- 工作温区：-40℃ ~ +85℃，外层耐油 PVC 护套
- 标准芯线定义（固定通用）
- 红线 A：4–20mA 振动回路正极
- 绿线 B：4–20mA 回路负极、动态信号公共地
- 黄线 C：缓冲动态电压输出，供给 System1 做频谱、波形故障诊断
- 防护等级 IP54，仅适合洁净、无机械挤压的室内机柜布线，机旁油污 / 碾压工况禁用
三、完整信号链路
- 轴承座加速度传感器（177230/330400）→ 16925-25 非铠装电缆
- 三色端子接入 3500/42M / 3500/44M 振动监测卡后置端子板
- 前卡采集机壳振动烈度，背板汇总至 TDI（138607-01+146031-01）存储振动波形、故障事件日志
- 实时振动数值分流两路：
- 分体 3500/92（136180-01+136188-02）Modbus 上传 GE IS420UCSCH1B、伊顿 XV 触摸屏；
- 振动危险报警硬接点输出至 3500/33（149986-01+149992-03），触发 ETS 机组停机联锁
