一、型号定义与成套关系

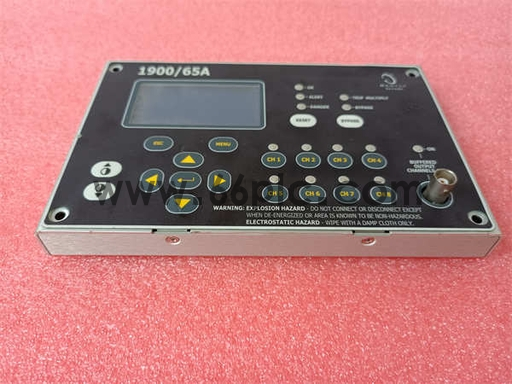

1. 物料号：167699-02专属配套 1900/65A 通用旋转机械监测主机 的前操作显示面板，不可单独使用，必须装配在 1900/65A 主体上组成完整监测单元。
2. 整机定位1900/65A 是小型就地壁挂式 TSI 监测仪表，区别 3500 机架系统，多用于风机、水泵、小型压缩机、小型汽机就地振动 + 温度一体化保护，性价比高于整套 3500 机架。
3. 面板构成LCD 液晶显示屏 + 薄膜功能按键组 + 状态指示灯 + BNC 缓冲波形输出接口，实现本地查看、参数组态、故障复位、波形外接采集。

二、硬件核心参数

面板 167699-02

• 供电：由 1900/65A 主机背板内部供电，无需外部电源
• 显示：单色 LCD，实时显示 4 路振动 / 位移、4 路温度实时数值、Alert/Danger 报警状态
• 按键：方向键、确认、菜单、旁路、复位、通道切换全套操作按键
• 外接接口：前面板 BNC 缓冲输出，可直连便携式测振仪读取动态频谱波形
• 工作温区：-40℃ ~ +70℃，防尘防油雾，PCB 三防涂层，抗变频器、ABB ASTAT 起重调速电磁干扰
• 净重：0.33kg，卡扣式安装，拆装无需拆整机接线端子

配套 1900/65A 主机整机通道能力

• 输入通道：4 路振动 / 位移 / 转速（适配涡流前置器、加速度变送器、990/991 一体式变送）+ 4 路测温（Pt100、J/K/T/E 热电偶）
• 输出：6 路可编程 SPDT 继电器（预警 / 危险停机 / 传感器故障）、4 路独立 4–20mA 模拟量上传 DCS
• 通讯：背板 RS485 Modbus RTU，对接中控 PLC / 触摸屏
• 存储：200 条故障事件日志，本地面板可翻查历史报警

三、核心功能

1. 就地人机交互无需电脑组态软件，现场通过 167699-02 面板直接设置报警阈值、传感器类型、单位、旁路通道、清除故障报警。
2. 实时多参量集中显示一页轮询查看全部 8 个测点数值，红色 LED 区分预警、危险、传感器故障，巡检直观。
3. 动态波形缓冲输出面板 BNC 接口输出原始振动波形，现场用便携诊断仪快速做频谱、轴心轨迹分析，无需上位 System1。
4. 故障本地诊断面板直接提示Transducer Fault、通道超量程、通讯丢失，快速定位探头 / 线缆故障。
5. 旁路联锁操作检修单通道时面板一键旁路，避免检修期间误触发机组 ETS 停机。

四、完整监测系统信号链路

1. 涡流 / 加速度 / 温度探头 → 线缆接入 1900/65A 主机背部端子
2. 主机采集运算后，实时数据、报警状态推送至167699-02 显示面板本地查看操作
3. 两路对外输出：
   • 4–20mA 模拟量、Modbus RTU：上传 DCS / 中控触摸屏；
   • 6 路继电器干接点：现场声光报警、机组紧急停机联锁；

4. 面板 BNC 缓冲口：外接便携式振动分析仪，现场故障诊断波形采集。

5. 典型故障

6. 1. 屏幕无显示、按键无响应：面板内部排线接触不良、主机面板供电回路损坏；
   2. 数值正常，但 BNC 无波形输出：面板缓冲输出电路烧毁；
   3. 按键失灵、菜单乱跳：薄膜按键老化、油污渗入面板内部；
   4. 报警灯常亮但面板无故障文字：主机通道故障，面板通讯总线异常。
