Bently 138607-01 + 146031-01（老款 3500/22M TDI 瞬态数据接口整套）
一、成套结构定义（老款分体 TDI，已停产存量备件） 1. 前卡（机架正面全高运算主板）：138607-01型号全称：3500/22M Transient Data Interface（TDI）瞬态数据接口主卡
后卡（机架背部全高以太网 I/O 端子板）：146031-01配套专用后置网口扩展子卡，提供物理 RJ45 以太网对外接线
- 配套关系：二者必须成对使用，缺一不可；属于早期老款分体式 3500/22M，区别后期一体化新款 RIM/TDI，原厂现已停产，仅存量机组备件替换。
二、硬件核心参数
138607-01 前主卡
- 槽位：机架1 号固定插槽（紧邻电源模块 3500/15）
- 供电：背板 24VDC，整机总功耗≈10.5W
- 前面板自带：USB 组态口、系统复位按键、机架地址钥匙开关、状态 LED、BNC 缓冲波形输出
- 核心运算：汇总全机架所有振动、转速、温度、位移卡稳态数据 + 高速瞬态波形、启停 / 跳闸事件录波
- 温区：-30℃ ~ +65℃，PCB 三防涂层，抗 ABB ASTAT 起重调速器、变频器电磁干扰
- 净重：0.95kg，全高单槽金属屏蔽壳体

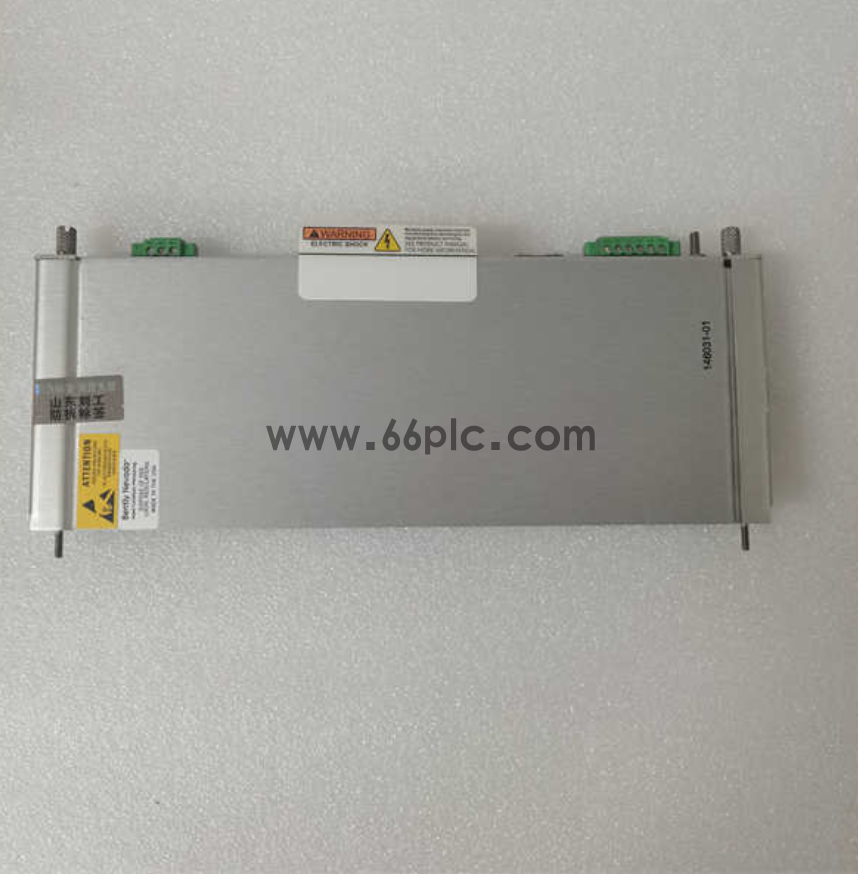

146031-01 后置 I/O 网卡
- 尺寸：全高后置插卡，净重 0.34kg
- 对外接口：1 路 RJ45 10/100M 以太网（100Base-TX）
- 内置回路：机架复位、报警抑制、跳闸倍增无源硬接点端子
- 作用：主卡 138607-01 无外置网口，所有上位机通讯、System 1 诊断软件连接全部通过 146031-01 引出网线
三、核心功能（区分 3500/92 通讯卡）
- 瞬态波形高速采集（独有核心能力）捕捉机组启停、振动超标、ETS 跳闸瞬间高分辨率时域波形、频谱，专供System 1 专业振动诊断软件做故障分析；3500/92 仅输出 Modbus 常规数值，无录波功能。
- 机架总线总枢纽（原 RIM 机架接口功能集成）统一管理机架背板总线，协调 42M/50M/53/60/62 所有采集卡数据交互，无 TDI 则整机无法组态、无事件记录。
- 双路径数据分流
- 以太网（146031-01）：上位诊断电脑、System1 状态监测平台；
- 3500/92 网关（136180+136188/133323）：Modbus RTU/TCP 对接 DCS（GE IS420UCSCH1B）、伊顿 XV 触摸屏；两套通道物理隔离，诊断通讯故障不影响中控保护数据上传。
- 系统全局逻辑控制全局报警抑制、跳闸倍率切换、整机软复位功能，端子板引出干接点接入联锁回路。
四、完整 TSI 系统信号链路
- 各类探头（330104 涡流 / LVDT/PT100）→ 各采集前卡 + 配套半高端子板
- 背板总线汇总全部测点、波形、报警事件 → 138607-01 TDI 主卡运算缓存
- 内部背板转发至背部 146031-01 网口卡，网线直连 System1 诊断工作站；
- 常规实时数值分流至分体 3500/92（136180-01+136188-02）上传中控 DCS；
- 超速、振动超限硬接点走 3500/32 继电器卡输出 ETS，联锁汽机主汽门、ABB ASTAT 调速停机；
- 机架供电由 3500/15 电源总成冗余供给，半高空槽配 131151-01 防尘盖板。
