Bently Nevada 136294-01（3500/62 过程变量监测配套后置 I/O 端子卡）



一、成套配对结构（核心采购要点）

完整 3500/62 六通道模拟量过程变量监测模块前后卡成套使用，缺一不可：
  1. 正面全高运算前卡：163179-03（3500/62 主机，信号采集、报警逻辑运算）
  2. 背部半高 I/O 端子后卡：136294-01，现场变送器全部接线载体，型号完整规格 3500/62-03-00，代表隔离型 4–20mA 输入端子板
  3. 用途：采集压力、流量、液位、外部温度变送器 4–20mA 标准模拟量，把工艺参数并入 3500 TSI 机组保护系统统一监测。

二、硬件基础参数

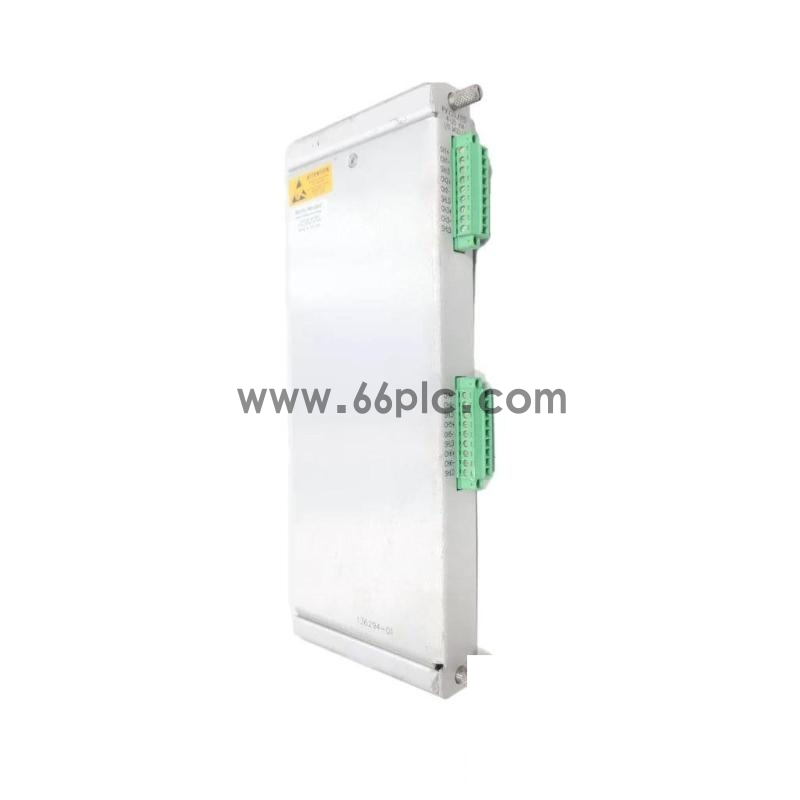

  • 外形：3500 机架标准半高后置端子小卡，绿色欧式多组端子排，净重 0.2kg
  • 供电：机架背板 24VDC，由 3500/15 电源总成（127610-01 交流 / 129486-01 直流）供电
  • 通道规格：配套前卡实现6 路独立电气隔离模拟量通道
    • 标准输入：隔离型 4–20mA DC 变送器信号
    • 兼容电压：-10V ~ +10V 直流电压信号
    • 测量精度：满量程 ±0.1% FS，单通道每秒 1 次采样
  • 隔离设计：每通道独立电气隔离，隔绝 ABB ASTAT 起重调速器、变频器高频谐波干扰
  • 环境等级：-40℃ ~ +70℃，PCB 三防涂层，满足 API670 旋转机械规范、SIL2 兼容
  • 端子能力：支持变送器回路供电，可直接驱动两线制压力 / 流量变送器，无需外部 24V 电源

三、核心功能

  1. 工艺模拟量信号转接现场各类 4–20mA 工艺变送器线缆统一压接至 136294-01，隔离滤波后送入前卡 163179-03 运算。
  2. 多级报警输出回路每通道独立组态低 / 高、低低 / 高高四级报警阈值，端子板引出无源报警干接点，接入 3500/32 继电器卡输出机组联锁。
  3. 变送器回路故障自诊断实时检测 4–20mA 回路断线、短路、变送器失电，系统上报Transducer Fault故障代码。
  4. TMR 三重冗余适配支持三卡一组冗余安装，背板实现 3 取 2 表决逻辑，适用于汽轮机、压缩机 ETS 安全保护回路
  5. 统一数据上传压力 / 流量 / 液位数值经机架背板汇总，由分体 3500/92（136180-01+136188-02）Modbus 上传 DCS（GE IS420UCSCH1B）、伊顿 XV 触摸屏。

四、完整 TSI 系统信号链路

  1. 压力 / 流量 / 液位 4–20mA 变送器 → 136294-01 端子板接入信号
  2. 信号送入 3500/62 前卡 163179-03 完成模数转换、报警判断
  3. 全机架测点汇总至 3500/22 RIM（125768-01）、分体通讯网关 136180+136188
  4. 两路对外输出：
    • Modbus TCP/RTU 上传中控 DCS 与人机界面；
    • 超限硬接点联锁汽机主汽门、ABB ASTAT 调速系统停机；

  5. 半高空置槽统一加装 131151-01 防尘盖板，保障风道散热。

物料号适配型号信号类型能否互换 136294-01
136294-013500/62-03隔离 4–20mA 标准型本款标配
1362XX-043500/62-04本安防爆 4–20mA（内置安全栅）❌ 防爆场景专用，硬件不通用
133819-013500/60 温度卡RTD / 热电偶测温❌ 测温专用，不能接 4–20mA 变送器
