ABB DSSR122 48990001-NK 励磁控制板

ABB DSSR122（订货号48990001-NK）是ABB UNITROL系列励磁系统的信号采集与控制板卡，用于同步发电机励磁调节单元，采集电压、电流信号，完成励磁触发脉冲输出与故障监测。

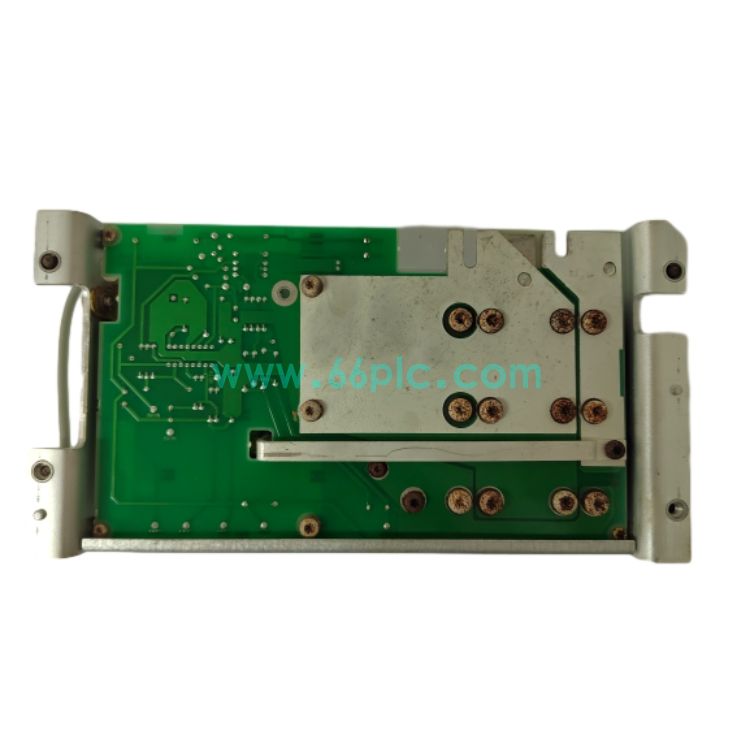

ABB DSSR122 48990001-NK(6).jpeg

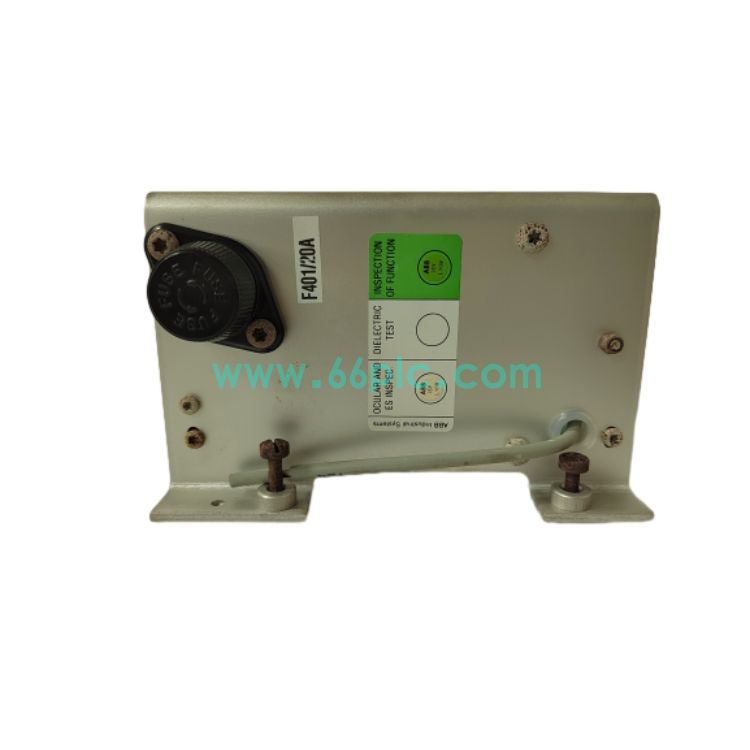

ABB DSSR122 48990001-NK(5).jpeg

板卡适配UNITROL5000励磁控制系统，具备信号调理、脉冲放大、回路诊断能力；广泛用于水电、火电发电机组励磁柜，备件用于电厂励磁系统检修替换。

主要规格参数

No.	功能描述
1	采集发电机机端同步电压、励磁电流信号，完成信号滤波与调理，送给励磁主控单元。
2	接收主控调节指令，输出晶闸管触发脉冲，控制励磁整流桥，调节发电机励磁电流。
3	内置硬件回路诊断，检测脉冲丢失、采样断线、电源异常，上报励磁系统报警。
4	板卡状态指示灯，实时反馈运行、故障状态，方便电厂现场运维排查励磁故障。

No.	场景描述
1	火电厂、水电厂同步发电机UNITROL5000励磁柜控制单元。
2	自备电站、生物质电厂发电机组励磁调节控制系统。
3	电网调峰机组励磁脉冲控制、电压无功调节回路。
4	UNITROL5000励磁系统备件更换、板卡故障维修。

No.	故障现象	原因与解决方法
1	励磁系统报同步信号丢失，电压采样异常	板卡采样回路损坏、PT二次接线松动。断电检查电压输入回路，测量采样信号。
2	无触发脉冲输出，励磁无法起励	脉冲放大器件损坏、板卡供电缺失。检查板卡±15V/24V电源，示波器检测脉冲输出。
3	励磁主控识别不到DSSR122板卡	背板金手指氧化，机架总线接触不良。断电拔出板卡，清洁金手指后重新插紧。
4	运行时报脉冲故障，励磁频繁波动	脉冲回路干扰、板卡元器件老化。检查脉冲屏蔽线缆，检查板卡电容等元件。

No.	问题	解答
1	DSSR122 48990001-NK能否直接替换旧版本DSSR122？	硬件外形和接口兼容，替换完成后需要核对励磁系统软件配置，同步校验采样信号。
2	板卡是否支持热插拔？	励磁系统属于电力关键设备，严禁带电插拔，停机并断开交直流电源后再更换。
3	更换板卡之后需要哪些调试？	上电检查板卡电源，校验机端电压、励磁电流采样，静态测试触发脉冲，空载起励试验。
