ABB 5SHY4045L0006 3BHB030310R0001 IGCT功率半导体模块in stock

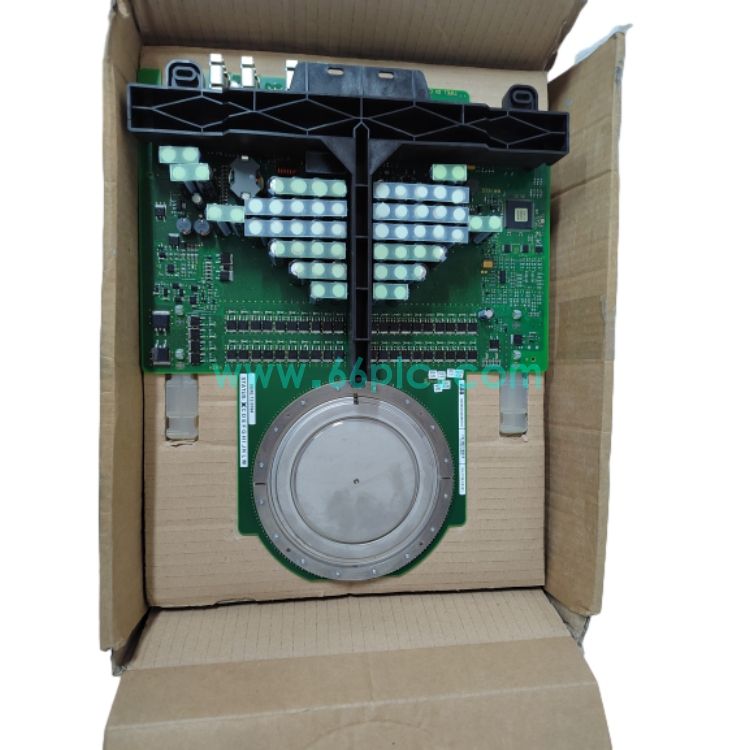

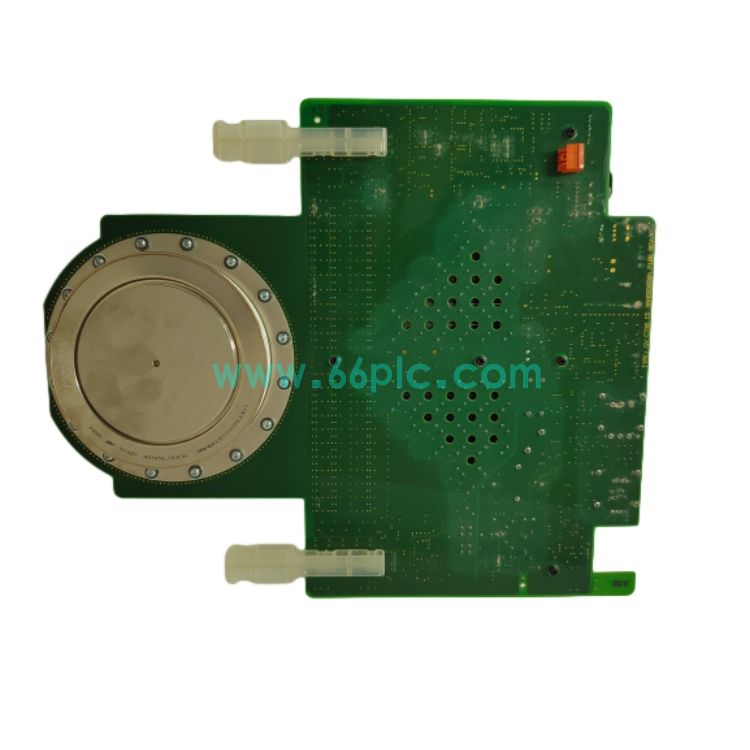

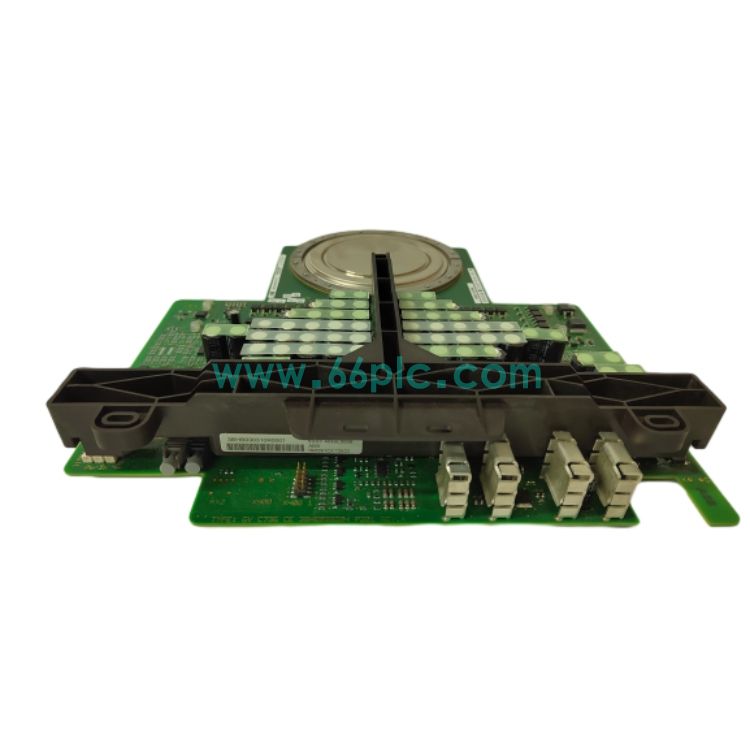

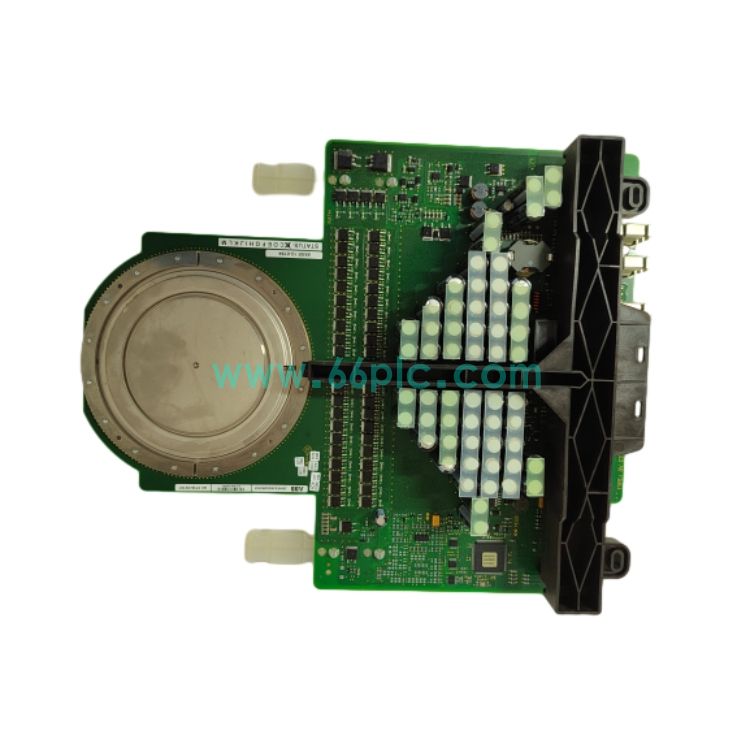

ABB 5SHY4045L0006（订货号3BHB030310R0001）为非对称集成门极换流晶闸管（A‑IGCT），圆盘压接式封装，4500V高压等级，适用于ABB ACS6000中压变频器功率单元，是大功率电能变换核心器件。

ABB 5SHY4045L0006 3BHB030310R0001(3).jpeg

ABB 5SHY4045L0006 3BHB030310R0001(5).jpeg

ABB 5SHY4045L0006 3BHB030310R0001(2).jpeg

模块采用双面压接冷却结构，短路保护响应速度快，四象限运行能力强；广泛用于轧机主传动、矿井提升机、海上平台大功率传动，备件多用于中压变频功率单元维修替换。

主要规格参数

No.	功能描述
1	大功率电能变换，快速开通关断，实现中压变频器四象限运行，支持能量回馈电网。
2	内置快速短路检测，2μs级短路保护，无需功率回路熔断器，提升系统可靠性。
3	压接双面散热结构，热阻低，耐受大电流冲击，适合长期重载连续工况。
4	配套IGCT门极驱动单元，接收控制信号，反馈器件状态，用于功率单元故障诊断。

No.	故障现象	原因与解决方法
1	功率单元报IGCT短路故障，单元跳闸	IGCT芯片击穿、门极驱动损坏。断电放电，拆解单元，检测IGCT正反向阻值。
2	器件过热报警，温升偏高	冷却水路堵塞、压接压力不足。检查水冷回路流量，按规范重新紧固压接夹具。
3	IGCT无法触发，单元无输出	门极驱动板损坏、门极回路断线。检测驱动电源，检查门极光纤与接线。
4	运行中频繁过电压保护	吸收回路老化、器件老化。检查RC吸收回路，测试IGCT阻断特性。

No.	问题	解答
1	更换IGCT模块是否需要校准压接压力？	必须严格按照手册设定压接压力，压力不足会造成过热，压力过大损坏芯片。
2	IGCT器件支持带电更换吗？	严禁带电操作，功率单元必须断电、充分放电后，方可拆解更换。
3	更换模块之后需要哪些调试？	完成压接装配，检查水冷回路，测试门极驱动信号，功率单元空载测试，带载试运行。
