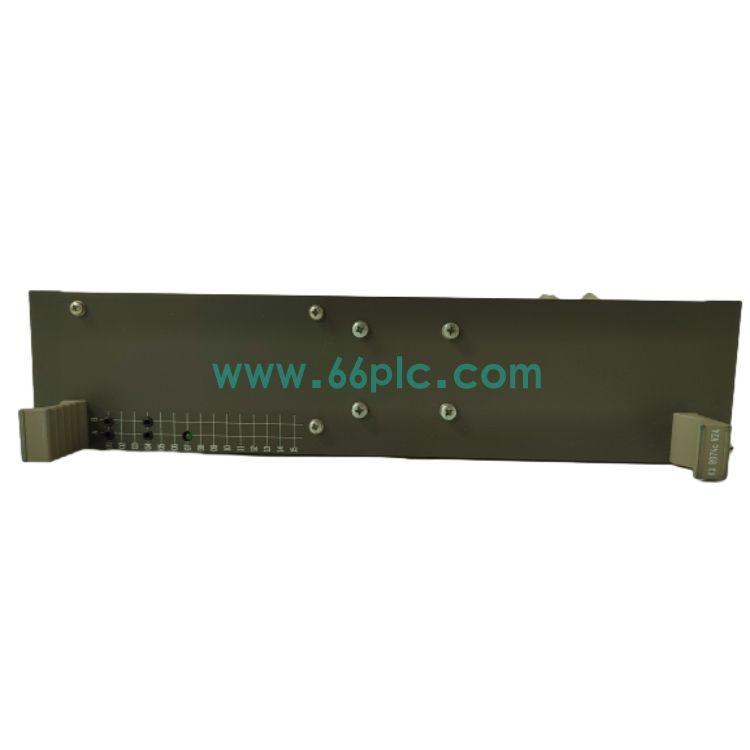

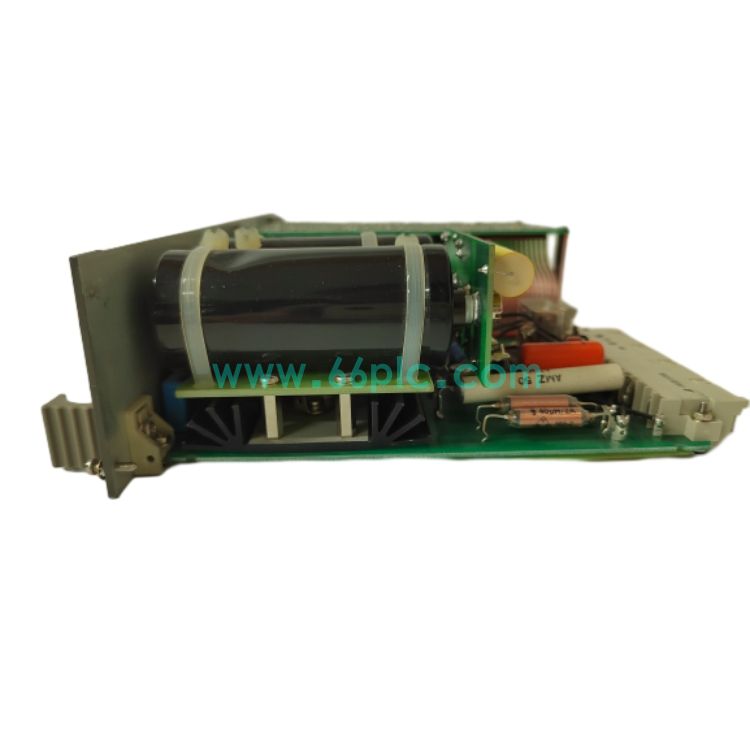

ABB KX8974C V24 HIEE320606R1 通讯接口板

ABB KX8974C V24（物料号HIEE320606R1）是ABB电力控制系统专用通讯接口板，V24即RS232串口，用于主控单元与人机界面、上位监控系统之间的数据交互，是电厂励磁、机组控制系统的关键通讯板卡。

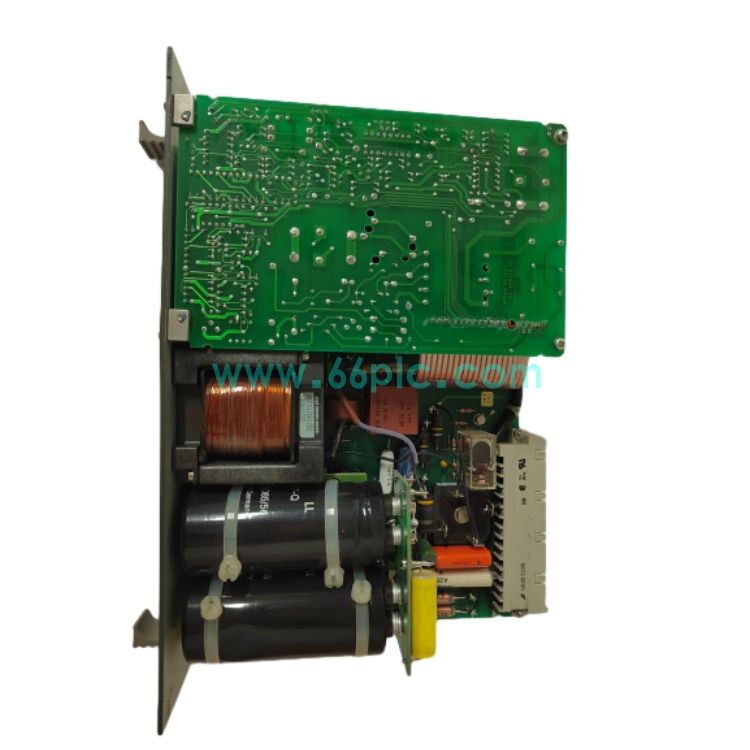

ABB KX8974c V24 HIEE320606R1(2).jpeg

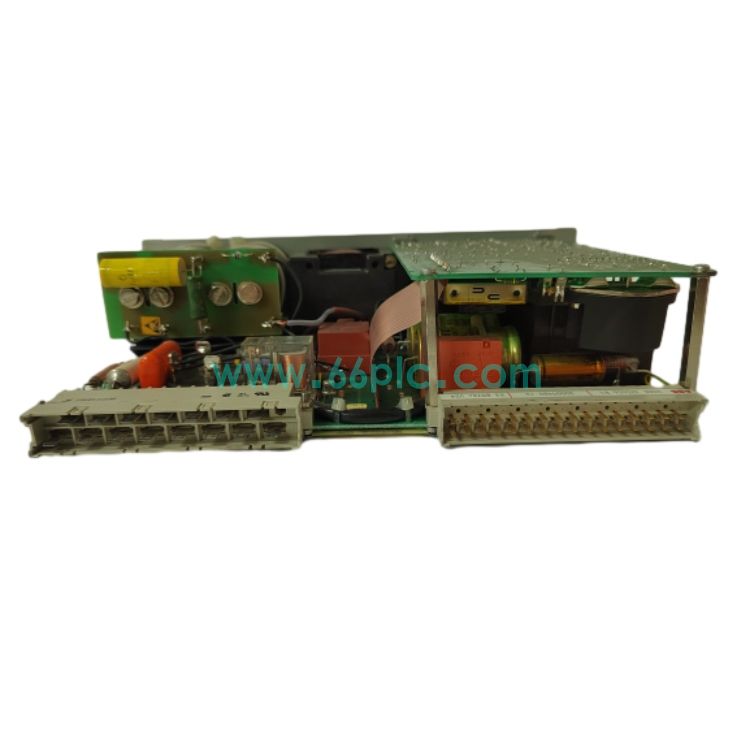

ABB KX8974c V24 HIEE320606R1(4).jpeg

板卡支持V24串口协议，具备信号隔离与防雷保护，机架插拔式结构；多用于发电机组控制系统，备件市场提供全新、拆机测试件，用于老系统通讯故障维修替换。

主要规格参数

No.	功能描述
1	实现V24串口通讯，完成控制单元与人机面板、上位机之间实时数据上传与指令下发。
2	内置信号隔离电路，抑制现场电磁干扰，保护主控板不受外部串口回路冲击。
3	串口收发状态LED灯，直观判断通讯收发状态，方便现场故障排查。
4	背板总线和主控板交互，支持参数读取、故障信息上传，适配机组监控运维。

No.	场景描述
1	火电厂、水电厂同步发电机组控制系统，上位机与控制器串口通讯。
2	ABB UNITROL励磁系统，本地人机面板与主控单元通讯。
3	电站自备机组，参数调试、历史报警记录上传。
4	原有控制系统扩容，通讯板备件替换。

No.	故障现象	原因与解决方法
1	通讯完全中断，收发灯不亮	板卡24V供电丢失、背板接触不良。断电拔出板卡，清洁金手指，检查供电回路。
2	通讯偶尔丢包，数据不稳定	串口接线松动、屏蔽接地不良。检查串口线缆，做好屏蔽单点接地，远离强电电缆。
3	主控识别不到KX8974C板卡	板卡金手指氧化、机架背板故障。清洁金手指，重新插紧，确认机架总线正常。
4	接收数据乱码	两端波特率、校验位参数不一致。核对通讯参数，保持上下设备串口配置一致。

No.	问题	解答
1	KX8974C V24 HIEE320606R1能否直接替换旧版本？	硬件兼容，更换后需要核对串口波特率、校验位等通讯参数，测试通讯链路。
2	板卡是否支持热插拔？	机组属于电力关键设备，禁止带电插拔，停机断电后再拆装板卡。
3	更换板卡之后需要哪些调试？	上电检查板卡电源，配置串口通讯参数，测试收发数据，确认上位机/面板正常读写。
