Products Description

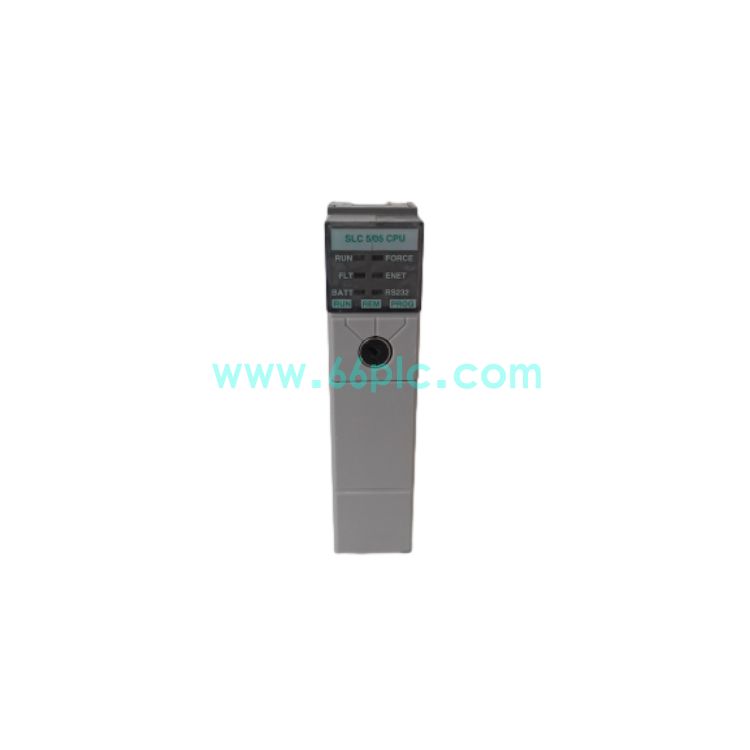

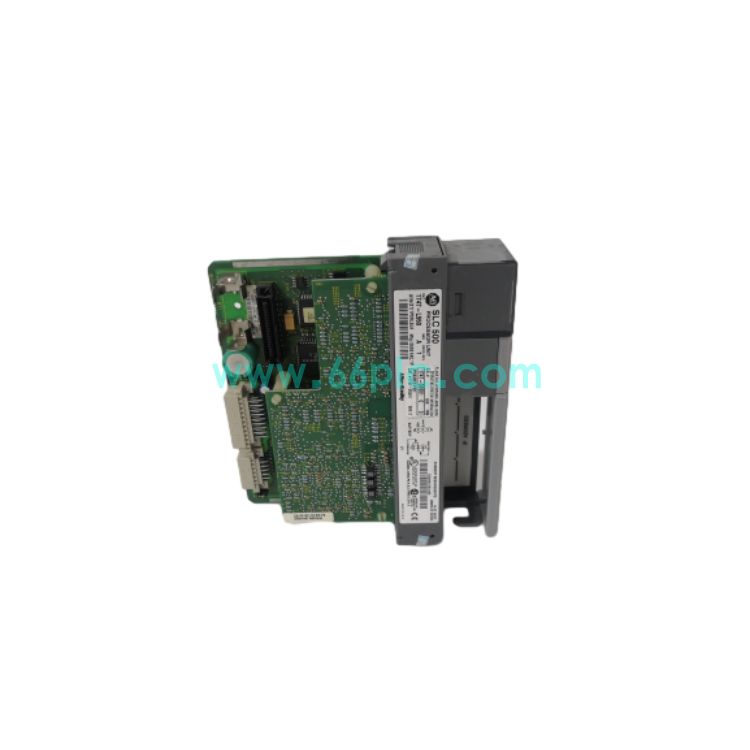

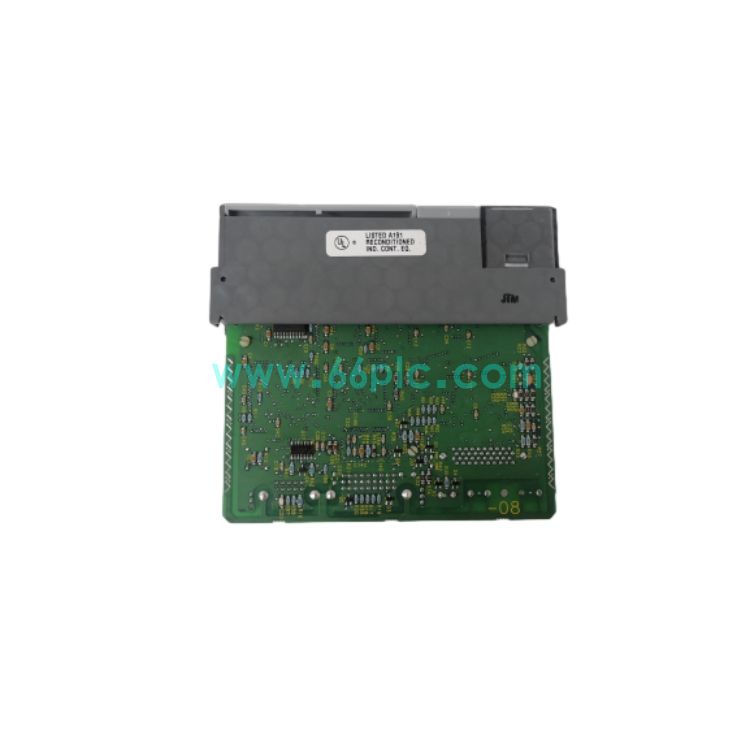

Allen‑Bradley 1747-L553 A SLC5/05 PLC CPU模块in stock
Allen‑Bradley 1747-L553 A属于罗克韦尔SLC500系列SLC5/05高性能处理器，64K字程序内存，集成10Base-T以太网口与RS232串口，支持RSLogix500梯形图编程，可搭载1746系列机架及I/O模块，用于中大型自动化产线逻辑控制。
该型号已停产，后缀A代表固件版本；市场流通备件多为拆机、翻新测试件，广泛用于存量设备维护替换，相比1747-L552拥有更大程序存储空间。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | Allen‑Bradley（Rockwell罗克韦尔） |
| 2 | 型号 | 1747-L553 A |
| 3 | 产品类型 | SLC500系列PLC CPU处理器 |
| 4 | 程序内存 | 64K字 |
| 5 | 通讯接口 | 10Base-T以太网 + RS232（DF1协议） |
| 6 | 最大I/O点数 | 4096点输入 + 4096点输出 |
| 7 | 典型扫描时间 | 0.9ms/K |
| 8 | 配套机架 | 1746系列4/7/10/13槽机架，最多扩展3个机架30槽 |
| 9 | 工作温度 | 0℃ ~ +60℃ |
| 10 | 供电 | 5VDC（机架背板供电） |
| 11 | 认证 | UL、CE、UKCA |
| 12 | 产品状态 | 停产，备件供应（拆机/翻新） |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 执行梯形图逻辑程序，完成开关量、模拟量闭环运算，统一管控本地及扩展机架内1746 I/O模块。 |
| 2 | 双独立通讯端口，以太网用于上位SCADA、多PLC组网；RS232支持程序下载、DF1串口仪表通讯。 |
| 3 | 支持在线程序编辑，配备1747-BA锂电池备份RAM程序与数据，断电保持数据不丢失。 |
| 4 | 面板LED指示灯+钥匙开关，RUN/FAULT/BAT状态直观，方便现场快速诊断故障。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 大型包装机械、造纸、纺织生产线自动化逻辑控制。 |
| 2 | 化工、水处理成套装置，以太网SCADA上位监控系统。 |
| 3 | 冶金、建材输送设备，多点I/O分布式PLC控制系统。 |
| 4 | 存量SLC500自动化系统改造，大容量CPU备件替换。 |
常见故障及解决方法
| No. | 故障现象 | 原因与解决方法 |
|---|---|---|
| 1 | FAULT灯常亮，无法进入RUN模式 | 程序报错、背板故障、I/O短路。读取故障代码，清除错误，检查机架与I/O模块。 |
| 2 | BAT电池报警，断电丢失程序 | 内置备份电池耗尽。更换1747-BA锂电池，重新下载程序。 |
| 3 | 以太网通讯中断，上位机无法连接PLC | IP配置错误、网线损坏、交换机故障。核对IP地址，更换网线，排查网络链路。 |
| 4 | 上电CPU无指示灯，机架无法识别模块 | 背板供电异常，CPU金手指氧化。断电拆下CPU清洁金手指，检查机架电源。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | 1747-L553 A能否替换老版本1747-L553？ | 硬件引脚完全兼容，A为固件版本，替换前确认RSLogix500固件版本匹配。 |
| 2 | CPU模块是否支持热插拔？ | 不支持热插拔，必须机架断电后插拔，带电操作会损坏背板与CPU。 |
| 3 | 更换CPU之后需要哪些调试？ | 安装上电，下载程序与网络配置，设置IP，切换RUN模式，逐点校验I/O信号与通讯。 |
Tags: PLC 模块 Allen‑Bradley 1747-L553 CPU in stock SLC5/05 Allen‑Bradley 1747-L553
