Allen‑Bradley 1756-IF16 ControlLogix 16通道模拟量输入模块in stock

Allen‑Bradley 1756-IF16是罗克韦尔ControlLogix平台16通道差分模拟量输入模块，16位ADC分辨率，通道可软件配置电压/电流信号，无需硬件拨码。模块背板与输入侧强化隔离，适配压力、温度、流量变送器采集，搭配1756系列机架与ControlLogix控制器使用。

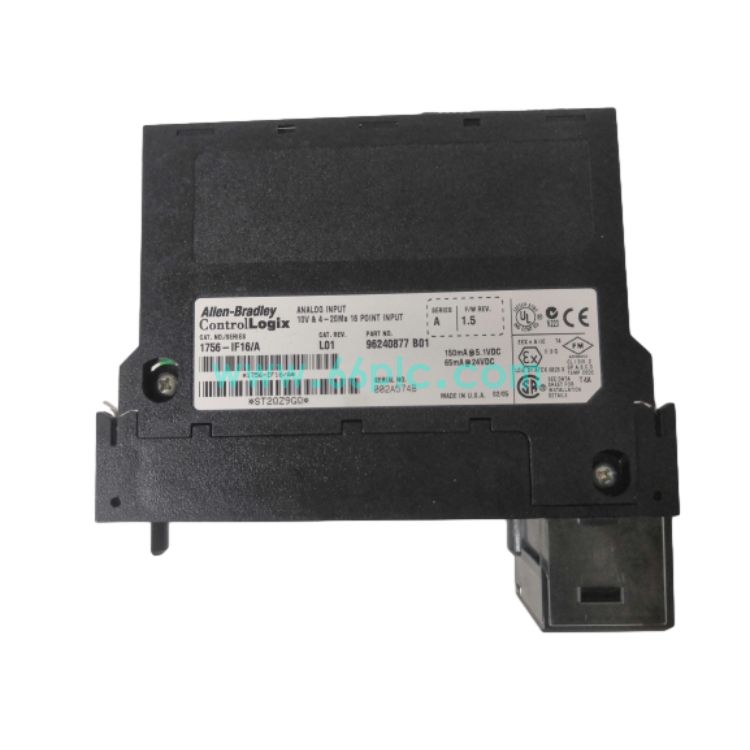

1756-IF16A (4).jpeg

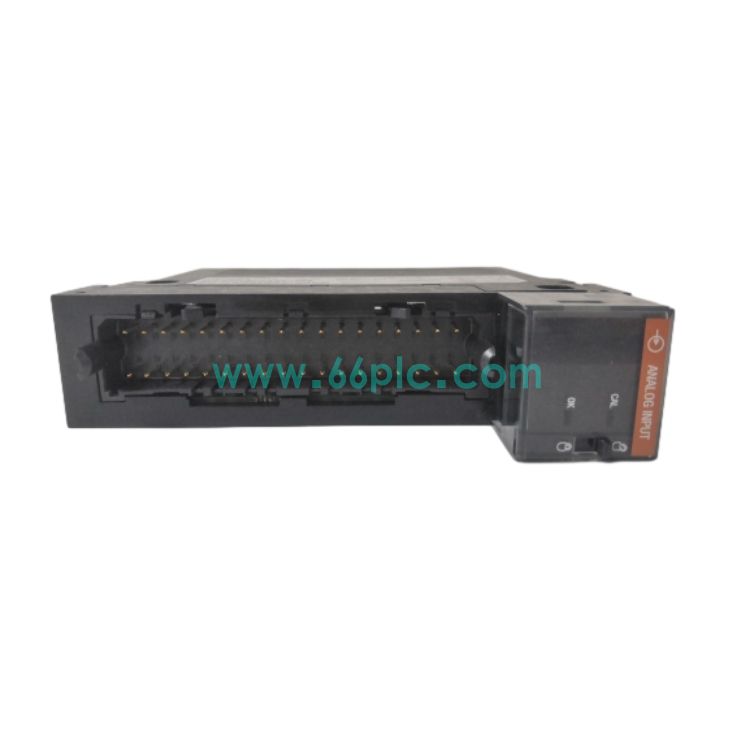

1756-IF16A (1).jpeg

模块支持Studio5000软件组态，内置249Ω精密采样电阻用于电流回路；产品现货供应，广泛用于化工、水处理、电力DCS系统模拟信号采集。

主要规格参数

No.	功能描述
1	采集现场变送器模拟信号，将电压/电流转换为数字量上传ControlLogix控制器，支持浮点/整数数据模式。
2	每通道独立软件量程配置，内置电流采样电阻，软件切换电压电流模式，无需硬件跳线。
3	内置通道诊断，可检测超量程、欠量程、断线故障，故障标签实时上传控制器。
4	模块LED状态指示灯，显示模块健康、校准与运行状态，方便现场快速诊断。

No.	场景描述
1	化工、石油装置压力、液位、流量4-20mA变送器信号采集。
2	电厂、水处理系统温度传感器模拟量信号监测。
3	大型成套设备、生产线模拟量参数采集与上位SCADA监控。
4	ControlLogix自动化系统扩容、旧模块备件替换。

No.	故障现象	原因与解决方法
1	模块报错，控制器无法识别模块	模块配置错误、背板接触不良。检查Studio5000组态，断电拔出模块清洁金手指。
2	通道读数固定偏低或无信号，报欠量程	变送器断线、端子接线松动、电流模式iRTN跳线缺失。检查回路接线，确认端子跳线。
3	信号波动大，数值跳变不稳定	现场电磁干扰，信号线未屏蔽接地。使用屏蔽电缆，远离动力线缆，做好单点接地。
4	通道持续超量程报警	变送器输出超限、信号类型配置错误。核对信号类型，校验变送器输出信号。

No.	问题	解答
1	1756-IF16是否支持热插拔？	不推荐热插拔，带电插拔会损坏背板与模块，更换前机架断电。
2	电压和电流信号如何切换？	全部在Studio5000软件内配置，模块本体无硬件拨码，电流模式需要在端子座加装iRTN跳线。
3	更换模块之后需要哪些调试？	安装上电，下载I/O组态，逐通道接入信号源，校验量程和采集数值。
