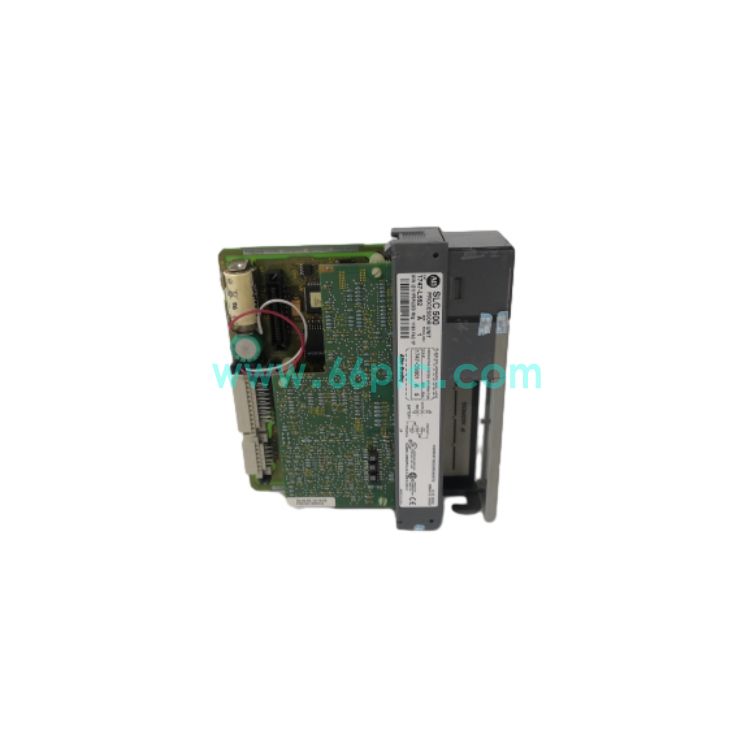

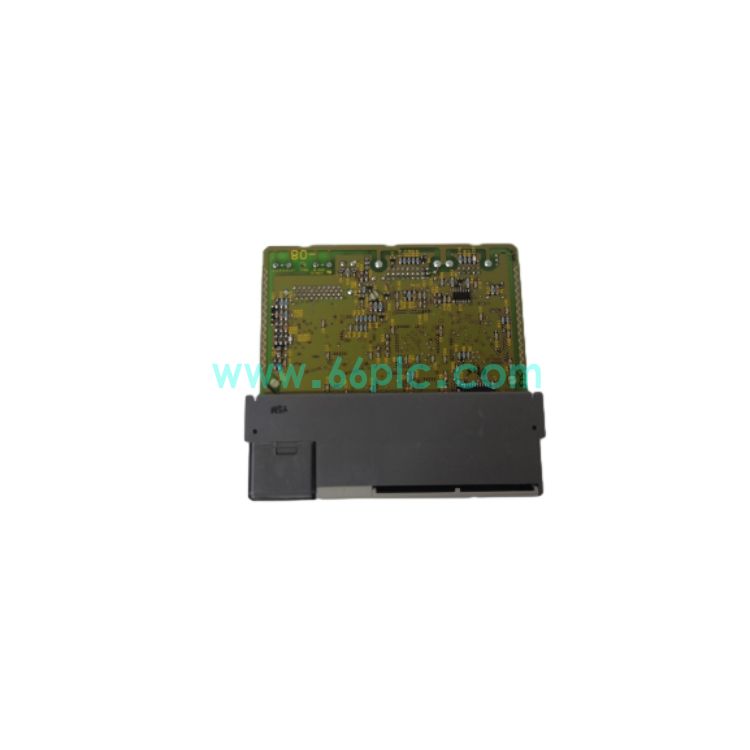

Allen‑Bradley 1747-L552 A SLC5/05 PLC CPU模块
Allen‑Bradley 1747-L552 A属于罗克韦尔SLC500系列SLC5/05处理器，32K字程序内存，自带10Base-T以太网口与RS232串口，支持梯形图编程，可搭配1746系列机架与I/O模块，用于工厂自动化连续逻辑控制。
该型号已正式停产，A为固件版本标识；市场可提供二手拆机、翻新测试备件，广泛用于存量产线设备维护、替换旧PLC控制器。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | Allen‑Bradley（Rockwell罗克韦尔） |
| 2 | 型号 | 1747-L552 A |
| 3 | 产品类型 | SLC500系列PLC CPU处理器 |
| 4 | 程序内存 | 32K字（28K程序+4K专用数据） |
| 5 | 通讯接口 | 10Base-T以太网 + RS232（DF1协议） |
| 6 | 最大I/O点数 | 4096点输入 + 4096点输出 |
| 7 | 典型扫描时间 | 0.9ms/K |
| 8 | 配套机架 | 1746系列4/7/10/13槽机架 |
| 9 | 工作温度 | 0℃ ~ +60℃ |
| 10 | 供电 | 5VDC（机架背板供电） |
| 11 | 认证 | UL、CE、UKCA |
| 12 | 产品状态 | 停产，备件供应（拆机/翻新） |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 执行梯形图逻辑程序，完成开关量、模拟量闭环运算，控制机架内所有1746 I/O模块。 |
| 2 | 双通讯口，以太网用于上位机、多PLC组网；RS232支持编程、DF1串口SCADA通讯。 |
| 3 | 支持在线程序编辑、程序上传下载，内置电池备份保持RAM内数据。 |

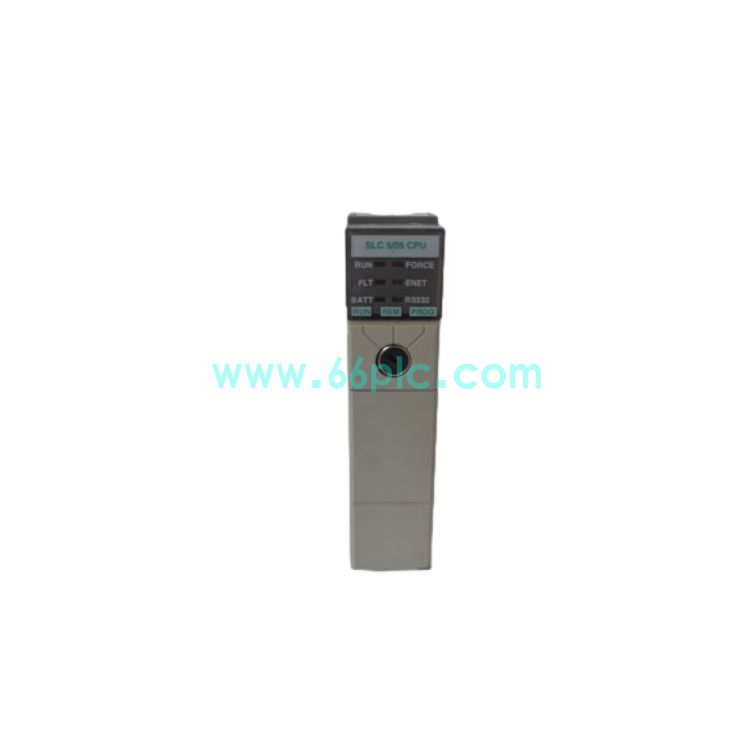

| 4 | 面板LED指示灯，显示RUN、FAULT、BAT、通讯状态，快速诊断CPU与网络故障。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 包装机械、纺织设备、水处理生产线自动化逻辑控制。 |
| 2 | 油气、化工小型装置，上位机SCADA以太网数据采集控制系统。 |
| 3 | 工厂输送流水线、材料加工设备PLC成套控制系统。 |
| 4 | 存量SLC500自动化系统改造，CPU故障备件替换。 |
常见故障及解决方法
| No. | 故障现象 | 原因与解决方法 |
|---|---|---|
| 1 | FAULT灯常亮，CPU无法进入RUN模式 | 程序错误、背板故障、I/O模块短路。查看故障代码，清除错误，检查机架和I/O模块。 |
| 2 | BAT电池报警，断电丢失程序 | 内置备份电池耗尽。更换1747-BA锂电池，重新下载程序。 |
| 3 | 以太网通讯失败，上位机无法连接PLC | IP配置错误、网线损坏、交换机故障。检查IP地址、网线，测试网络链路。 |
| 4 | 机架上电CPU不识别，无指示灯 | 背板供电故障，CPU金手指氧化。断电拔出CPU，清洁金手指，检查机架电源。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | 1747-L552 A可以直接替换老版本1747-L552吗？ | 可以，硬件引脚完全兼容，仅固件版本A不同，下载程序前建议核对固件兼容性。 |
| 2 | CPU模块支持热插拔更换吗？ | 不支持热插拔，机架断电后才能插拔CPU，带电操作极易损坏背板和CPU。 |
| 3 | 更换CPU之后需要哪些调试？ | 安装上电，下载程序与配置，核对IP地址，切换RUN模式，逐点测试I/O与通讯。 |
Tags: PLC 模块 Allen‑Bradley CPU 1747-L552 A SLC5/05 Allen‑Bradley 1747-L552
