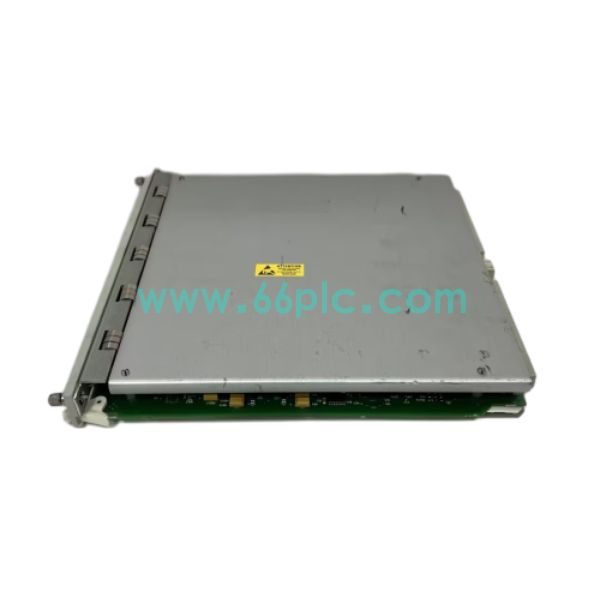

Bently Nevada 3500/22M 138607-01V 框架接口模块

Bently Nevada 3500/22M 138607-01V为本特利3500机械保护系统框架接口模块，是整个3500机架的主控通讯枢纽。该模块负责管理机架背板总线，采集所有监测卡件的振动、位移、转速数据，同步执行系统组态、时序同步以及故障诊断工作。

模块支持RS485通讯对外传输数据，兼容本特利组态软件，可实现系统参数下载、事件记录读取、报警及继电器状态上传。具备自检功能，实时监测机架电源、风扇、各卡件在线状态，广泛应用于汽轮机组、离心压缩机等关键旋转机械保护系统备件更换。

技术参数

• 1. 产品系列：Bently Nevada 3500 旋转机械保护监测系统系列

• 2. 型号编码：3500/22M，件号138607-01V，框架接口模块

• 3. 器件类型：机架主控接口卡，背板总线管理与数据汇集单元

• 4. 特性：机架全局组态管理、卡件状态巡检、事件时序记录、系统自检

• 5. 通讯：RS485接口，支持本特利组态软件，背板高速总线交互

核心功能

• 1. 作为机架总线主控制器，统一调度机架内所有监测卡件的数据采集与输出。

• 2. 存储系统组态参数，完成报警阈值、通道配置、继电器逻辑的管理下发。

• 3. 持续自检机架电源、风扇、各个I/O卡件工作状态，故障时触发系统报警。

• 4. 采集并存储事件、报警记录，带时间戳，方便机组异常时进行故障溯源分析。

• 5. 对外提供标准通讯接口，将振动、轴位移、键相等数据上传至DCS或上位监控系统。

应用场景

• 1. 火电、燃气电厂汽轮机、发电机振动与轴系保护监测系统维保

• 2. 石化、炼油厂离心压缩机、增压机组机械保护系统改造更换

• 3. 钢厂、空分装置大型旋转设备在线监测、联锁保护控制系统

• 4. 原有3500机架接口模块损坏替换，恢复整套3500监测机架通讯功能

• 5. 存量Bently 3500系列 3500/22M 138607-01V框架接口模块备件替换维护

常见问答

• Q：138607-01和138607-01V版本可以直接互换吗？
  A：V版本为升级版本，硬件兼容，更换前建议核对固件版本，重新下载组态验证。

• Q：更换3500/22M之后需要做哪些调试？
  A：模块上电识别、机架通讯检查、组态文件下载、通道校验、报警联锁传动测试。
