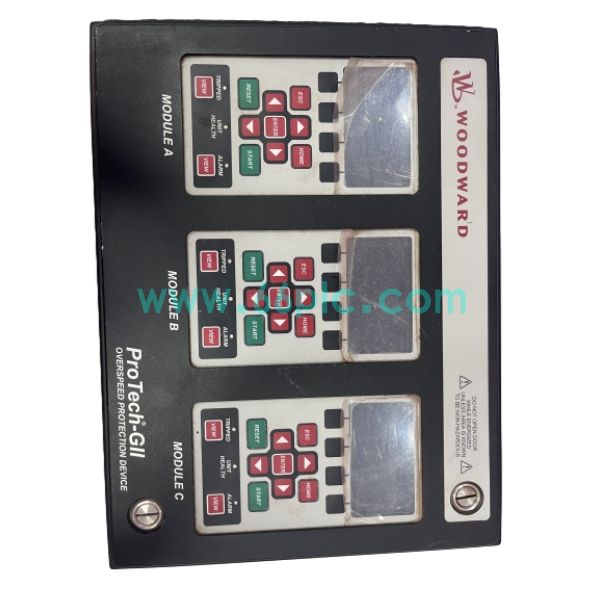

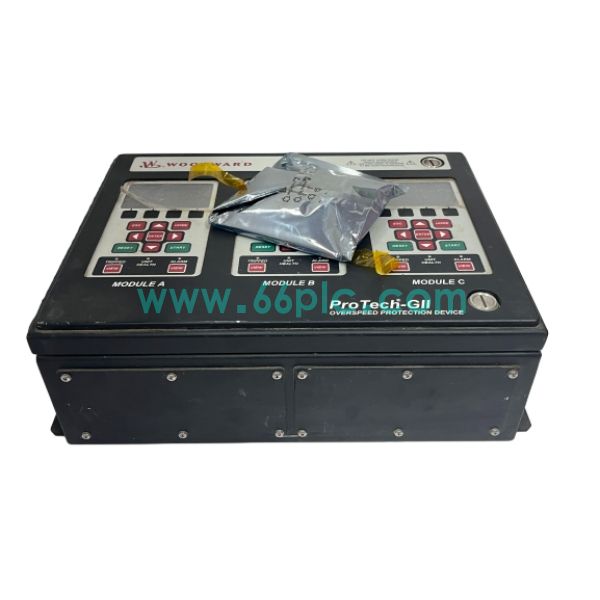

WOODWARD 8237-1246 ProTech-GII 舱壁式超速保护装置

WOODWARD 8237-1246属于Woodward ProTech-GII系列舱壁安装（Bulkhead Mount）三重冗余TMR超速保护整机。该设备接收多路磁电转速传感器脉冲信号，实时监测旋转机械轴转速，独立完成超速判断并输出硬接点跳闸信号，是透平机组独立安全保护设备。

装置具备IEC61508 SIL3安全认证，采用三取二表决逻辑，硬件独立跳闸回路，不受主控控制系统影响。支持本地事件记录、通道自诊断，为停产老型号，多用于火电、油气燃气轮机、蒸汽轮机机组安全保护回路备件更换。

技术参数

• 1. 产品系列：WOODWARD ProTech-GII 旋转机械超速保护系统

• 2. 型号编码：8237-1246，舱壁安装型TMR超速保护装置

• 3. 器件类型：整机式超速保护设备，汽轮机/燃气轮机独立超速跳闸保护单元

• 4. 特性：TMR三取二表决，SIL3认证，舱壁安装，独立表决继电器，多通道转速脉冲采集，事件存储

• 5. 安装：控制柜舱壁面板固定，前面板接入转速探头，跳闸触点接入机组紧急停机ESD回路

核心功能

• 1. 多路磁电式转速探头脉冲采集，实时计算转子转速，持续监控汽轮/燃气轮机运行转速状态。

• 2. TMR三通道独立运算、三取二表决，防止误跳，超速触发独立硬件继电器输出紧急停机指令。

• 3. 全通道实时自诊断，检测探头断线、短路、信号异常，本地LED指示并上传故障告警。

• 4. 本地存储超速、故障事件记录，可通过上位软件读取历史日志，方便事故复盘分析。

• 5. 独立硬件跳闸回路，不依赖外部DCS/PLC，主控系统失效时依然可以执行超速保护动作。

应用场景

• 1. 火电、油气行业燃气轮机、蒸汽轮机机组ProTech-GII独立超速安全保护系统

• 2. 大型压缩机、膨胀机等关键旋转设备，硬接线超速保护紧急停机联锁回路

• 3. 机组安全保护改造项目，替换老旧舱壁式超速保护装置，恢复机组超速保护能力

• 4. 透平超速保护系统故障维修，替换8237-1246装置，重建机组超速跳闸保护链路

• 5. 存量WOODWARD ProTech-GII安全系统8237-1246舱壁式超速保护装置备件替换维护

常见问答

• Q：8237-1246可以直接升级替代新型号吗？
  A：该型号为停产老版本，可兼容升级对应新件8237-1596，更换前需要核对继电器类型与接线定义。

• Q：更换装置需要哪些调试？
  A：核对转速探头接线，上电下载组态参数，模拟转速信号校验超速阈值，测试跳闸继电器动作。
