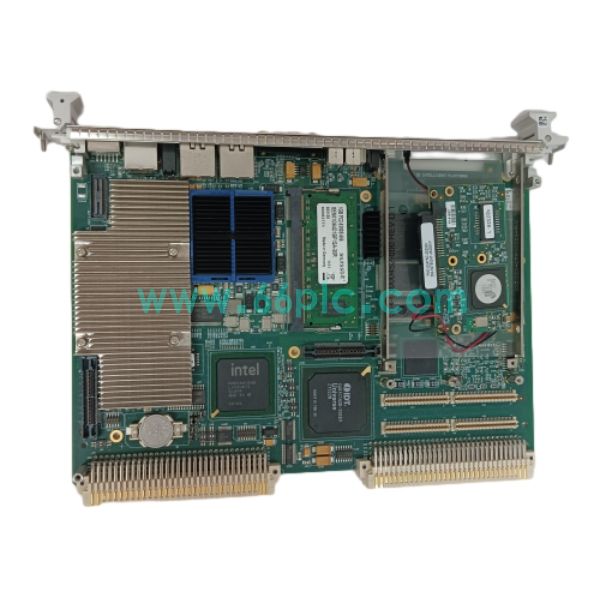

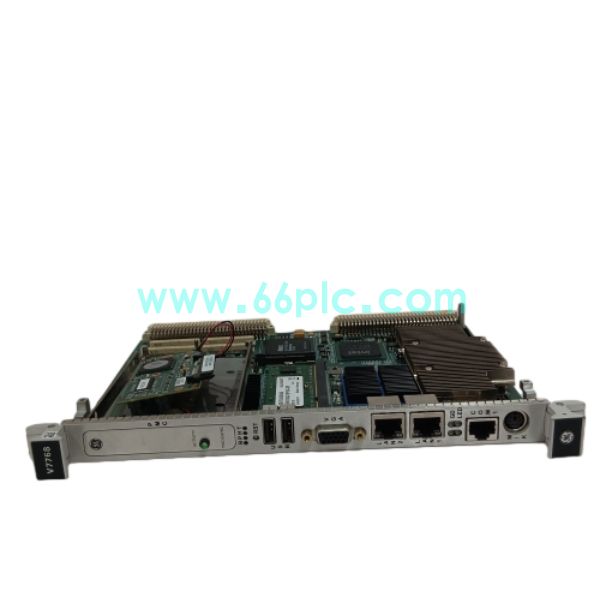

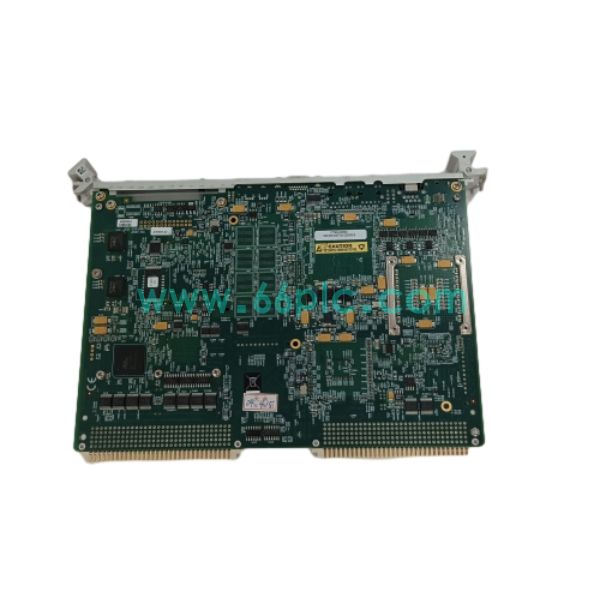

GE V7768-320000 3509301007768-320000B VME 6U单板计算机SBC

GE V7768-320000，部件编号3509301007768-320000B，属于原GE Intelligent Platforms（现Abaco Systems）V7768系列6U VME总线单板计算机。板卡搭载Intel Core2 Duo处理器，集成VME64总线桥接芯片，配备PMC夹层扩展插槽，可加装PMC存储/通讯夹层卡，是GE Speedtronic Mark VIe汽机控制系统核心运算主板。

单板机自带双千兆以太网、SATA、CompactFlash、USB、串口等丰富外设接口，被动散热加固设计，抗振动冲击，适配电厂机柜连续运行工况。该型号早已停产，广泛用于火电、油气行业Mark VIe燃气轮机/蒸汽轮机控制系统老旧CPU板维修更换备件。

技术参数

• 1. 产品系列：GE Intelligent Platforms（Abaco）V7768 VME6U单板计算机系列

• 2. 型号编码：V7768-320000，部件号3509301007768-320000B

• 3. 器件类型：6U VME总线单板计算机（SBC），Mark VIe系统主控CPU板

• 4. 特性：Intel Core2 Duo处理器，VME64总线，PMC扩展槽，双千兆网口，CF/SATA存储，被动散热加固

• 5. 安装：VME机箱6U插槽插入安装，背板VME总线通讯，前面板引出网口、USB、串口等外部接口

核心功能

• 1. 作为Mark VIe控制系统核心CPU，完成汽机控制逻辑运算、闭环调节、保护联锁、实时数据处理。

• 2. VME64总线透明桥接，和机箱内各类VME I/O板卡高速交互采集信号与输出控制指令。

• 3. PMC夹层扩展插槽，可搭载PMC存储、PMC串口、PMC网口夹层卡，灵活扩展系统硬件资源。

• 4. 双千兆以太网接口，实现机组实时数据、事件告警上传上位监控系统，支持冗余网络架构。

• 5. 支持CompactFlash与SATA本地存储，存放嵌入式操作系统、控制程序、历史事件与故障记录。

应用场景

• 1. 火电、油气行业GE Mark VIe汽机控制系统，燃气轮机、蒸汽轮机主控运算单元

• 2. 工业嵌入式VME机箱，高端工控、船舶、车载加固计算机实时控制场景

• 3. 电站汽机控制系统改造项目，替换老化VME单板计算机，恢复机组主控运算能力

• 4. Mark VIe主控系统故障维修，替换V7768单板机，重建汽机控制与数据采集系统

• 5. 存量GE Speedtronic Mark VIe控制系统V7768-320000 3509301007768-320000B单板计算机备件替换维护

常见问答

• Q：V7768不同后缀版本之间能否直接互换？
  A：硬件外形一致，但固件、板载内存/存储配置有差异，更换前核对Mark VIe系统固件版本与配套PMC夹层卡。

• Q：更换该VME单板计算机需要哪些调试？
  A：VME插槽检查，上电识别硬件，导入备份控制程序，通讯链路校验，机组空载控制逻辑测试。
