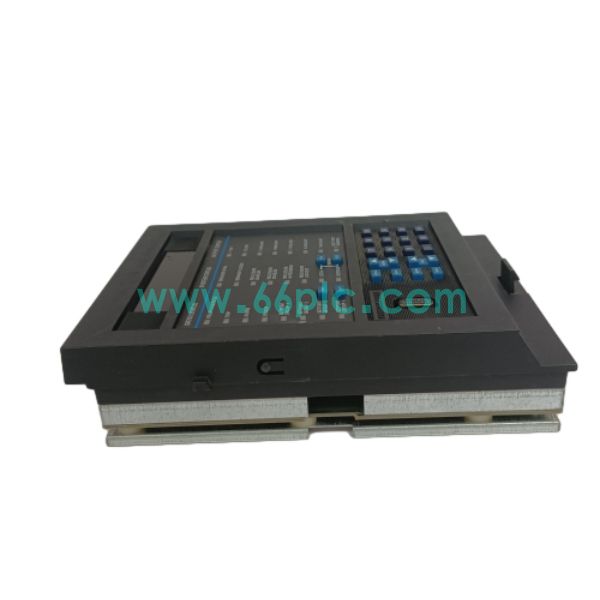

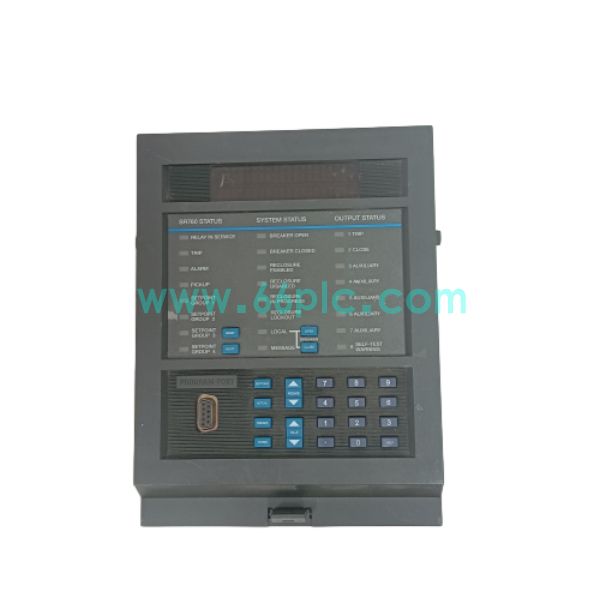

GE SR760 1219-0003 Multilin馈线保护装置显示操作面板

GE 1219-0003为SR760馈线管理继电器专用前置操作显示面板，归属GE Multilin 750/760系列。面板搭载LCD液晶屏幕、功能按键与多组LED状态指示灯，通过排线和SR760主机主板连接，作为人机交互接口实现就地查看与操作。

操作人员可在面板读取电流、电压、故障录波、告警信息，支持现场修改保护定值、清告警、查看事件记录。面板自带本地RS232调试口，支持EnerVista软件调试。该备件单独可拆换，多用于变电站存量SR760馈线保护装置面板损坏维修更换。

技术参数

• 1. 产品系列：GE Multilin SR750/SR760馈线管理继电器人机面板系列

• 2. 型号编码：SR760配套面板，部件编号1219-0003

• 3. 器件类型：保护继电器前置显示操作面板，人机交互接口单元

• 4. 特性：LCD液晶显示，功能按键，状态LED，本地RS232调试口，排线连接主机，可单独插拔更换

• 5. 安装：直接卡装在SR760继电器面板位置，扁平排线与主机主板通讯

核心功能

• 1. 就地实时显示馈线电压、电流、功率、频率等电气量，展示跳闸、告警、开关位置状态。

• 2. 按键操作实现保护定值查看、参数修改、故障事件与故障录波记录查阅，告警复位。

• 3. LED指示灯直观反馈装置运行、告警、跳闸、重合闸状态，快速判断馈线保护动作情况。

• 4. 前置RS232本地调试端口，连接电脑EnerVista软件，完成参数上下载、装置诊断。

• 5. 模块化独立面板设计，无需拆除继电器整机，单独更换面板，缩短现场停机维修时间。

应用场景

• 1. 变电站、厂用电系统SR760馈线保护装置，就地人机监控与定值操作单元

• 2. 配电网开关柜，馈线过流、接地、重合闸保护装置本地查看与调试场景

• 3. 配电保护系统技改项目，替换老化/损坏显示面板，恢复装置本地操作功能

• 4. SR760馈线保护装置维修，替换1219-0003面板，恢复人机交互与显示功能

• 5. 存量GE Multilin SR760馈线保护系统1219-0003显示操作面板备件替换维护

常见问答

• Q：1219-0003面板能否用于SR750？
  A：SR750与SR760面板硬件外形相近，功能存在差异，优先匹配SR760主机，更换前核对固件版本。

• Q：更换面板需要哪些调试？
  A：断电检查排线，重新插接面板，上电确认显示、按键、LED指示灯正常，核对定值无丢失。
