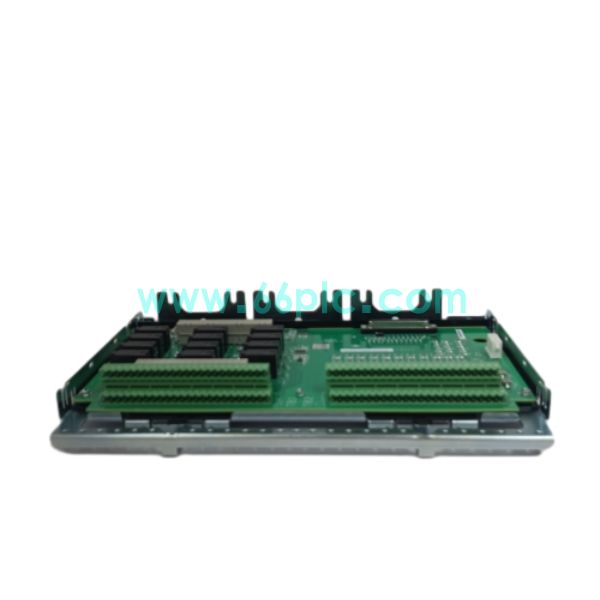

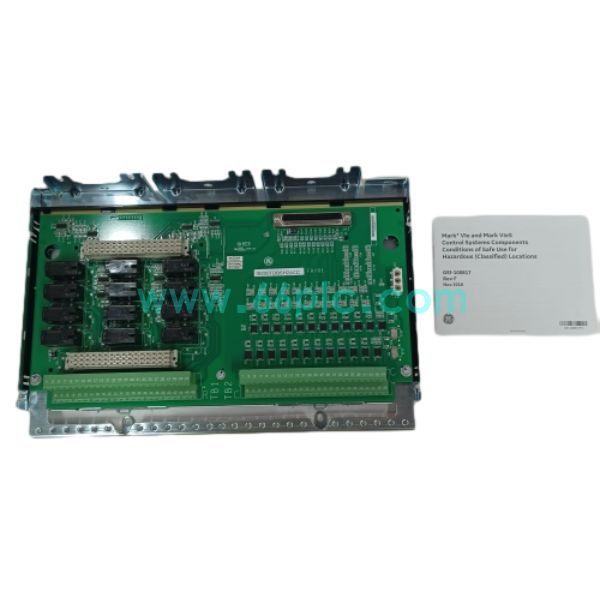

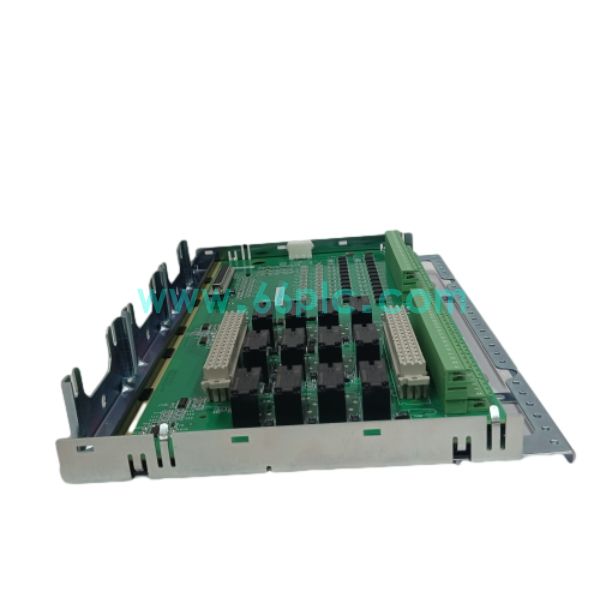

GE IS200TDBSH2ACC IS230TNDSH2A Mark VIe 离散I/O端子板总成

GE IS200TDBSH2ACC为主控制板，IS230TNDSH2A为配套端子底座，整套属于GE Speedtronic Mark VIe汽机控制系统离散I/O端子总成。整套组件提供24路隔离触点输入与12路Form-C继电器输出，负责现场开关量信号接入，完成机组启停、急停、联锁状态信号采集与执行驱动。

板卡支持DC24V/48V/125V湿接点输入，内置浪涌抑制电路，适配DIN导轨安装，通过背板总线对接IS220PDIOH1B I/O包。整套备件原厂供货周期长，广泛用于火电、油气行业存量Mark VIe汽机控制机柜维修更换。

技术参数

• 1. 产品系列：GE Speedtronic Mark VI / Mark VIe汽机控制系统I/O端子板系列

• 2. 型号编码：IS200TDBSH2ACC（I/O主板）+ IS230TNDSH2A（端子底座）成套使用

• 3. 器件类型：离散开关量I/O端子总成，现场信号与控制器接口单元

• 4. 特性：24路隔离DI，12路C型继电器DO，多电压湿接点兼容，板载浪涌保护，支持冗余架构

• 5. 安装：控制柜DIN导轨安装，背板对接PDIO I/O模块，外接现场开关与电磁阀负载

核心功能

• 1. 采集现场急停、限位、阀门反馈、设备状态等开关触点信号，送入Mark VIe控制器进行联锁运算。

• 2. 通过内置继电器输出触点，驱动电磁阀、接触器等执行元件，实现汽机保护与控制动作。

• 3. 各输入通道独立隔离，搭配浪涌抑制，降低现场电气干扰对控制系统的影响。

• 4. 与IS220PDIOH1B I/O包配合工作，支持 simplex/dual/triple 多种冗余控制架构。

• 5. 支持ToolboxST软件诊断，识别通道断线、短路故障，实时上报I/O通道状态信息。

应用场景

• 1. 火电、油气行业GE Mark VIe汽机控制系统，机组联锁、阀门控制离散I/O接口单元

• 2. 燃气轮机、蒸汽轮机控制柜，现场开关量信号采集与保护联锁驱动回路

• 3. 机组控制系统改造项目，新增或替换开关量I/O点位，完善汽机安全保护回路

• 4. Mark VIe I/O回路故障维修，替换整套IS200TDBSH2ACC+IS230TNDSH2A总成，恢复信号链路

• 5. 存量GE Speedtronic Mark VIe控制系统IS200TDBSH2ACC / IS230TNDSH2A端子板备件替换维护

常见问答

• Q：IS200TDBSH2ACC主板与IS230TNDSH2A底座能否单独更换？
  A：必须成套匹配，版本不匹配会导致通道识别异常，更换前核对I/O包版本与组态。

• Q：更换这套端子总成需要哪些调试？
  A：检查现场接线，通道通断测试，继电器输出校验，ToolboxST诊断，联锁动作验证。
