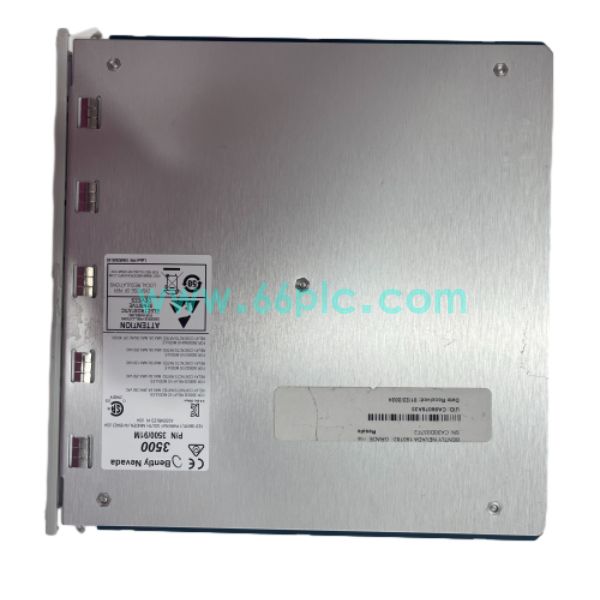

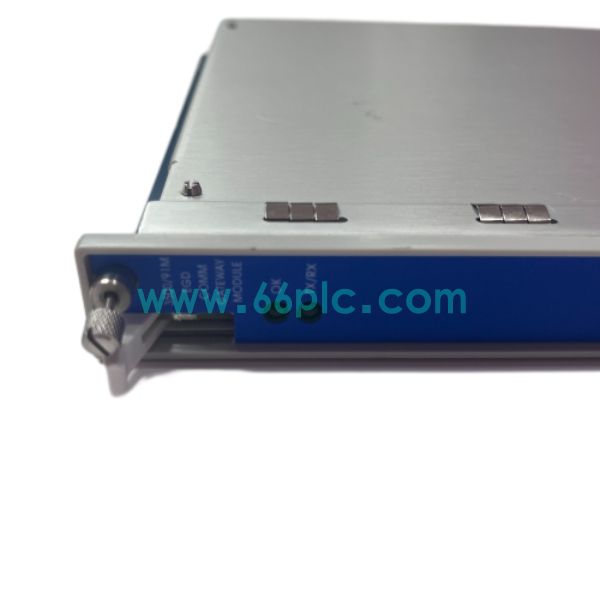

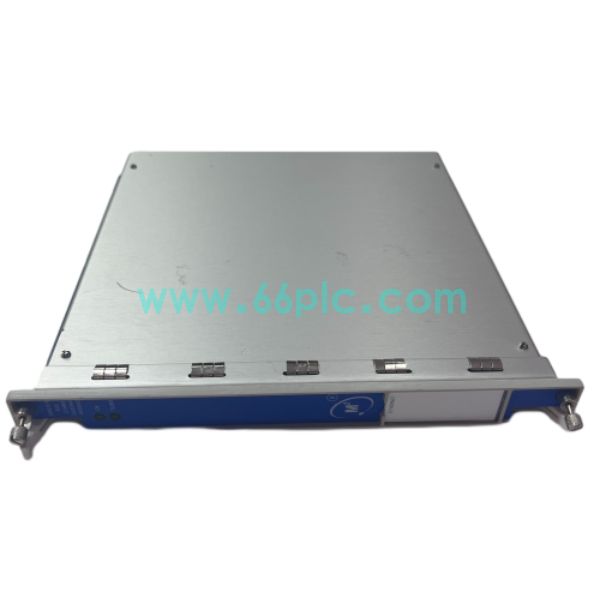

BENTLY 3500/91M 190782-01 EGD通讯网关模块

BENTLY 3500/91M，部件号190782-01，属于Bently Nevada 3500机械保护系统EGD以太网全局数据通讯网关模块。模块主要负责将3500机架采集的振动、位移、转速等设备状态数据，通过EGD协议高速传输至GE Mark VIe控制器，实现机组保护系统与DCS之间实时数据交互。

支持10/100BASE-TX自适应以太网，UDP/IP底层传输，功耗约7.4W，符合API670机械保护标准。该模块是汽轮发电机组、大型压缩机保护系统的关键通讯备件，原厂现已停产，多用于电厂、石化存量机组3500机架通讯故障维修。

技术参数

• 1. 产品系列：Bently Nevada 3500旋转机械保护机架通讯模块系列

• 2. 型号编码：3500/91M，部件编号190782-01，EGD通讯网关模块

• 3. 器件类型：机架通讯网关，3500保护系统与Mark VIe控制器数据接口单元

• 4. 特性：EGD V2.01协议，10/100M自适应以太网，UDP/IP，API670认证，板卡自诊断

• 5. 安装：3500机架插槽安装，背板总线和机架处理器通信，RJ45网线对外组网

核心功能

• 1. 读取3500机架内各监测模块通道数据，包含振动、轴位移、转速、告警与故障状态。

• 2. 通过EGD以太网全局数据协议，高速向GE Mark VIe控制器推送实时机组状态信息。

• 3. 支持UDP/IP网络传输，具备网络与模块诊断，实时上报链路、电源、通讯异常状态。

• 4. 上传机架、模块、通道状态品质位，保障上位控制系统识别测量数据有效性。

• 5. 适配3500组态软件，支持模块参数配置、通讯地址设定与在线状态查看。

应用场景

• 1. 火电、石化行业汽轮机组、大型压缩机3500机械保护系统，EGD通讯网关单元

• 2. 电厂GE Mark VIe控制系统，对接Bently 3500机架，实现机组振动保护数据互通

• 3. 机组控制系统改造项目，搭建EGD高速数据链路，完善旋转机械状态监控网络

• 4. 3500机架通讯故障维修，替换损坏3500/91M模块，恢复3500与Mark VIe数据通讯

• 5. 存量Bently Nevada 3500机械保护系统190782-01 EGD网关模块备件替换维护

常见问答

• Q：3500/91M和普通3500/92网关能否互换？
  A：协议不同，91M为EGD协议专供Mark VIe，92为Modbus网关，二者不能直接替换。

• Q：更换模块后需要哪些调试？
  A：检查背板总线，配置EGD网络参数，核对IP地址，测试数据采集、告警信号上传。
