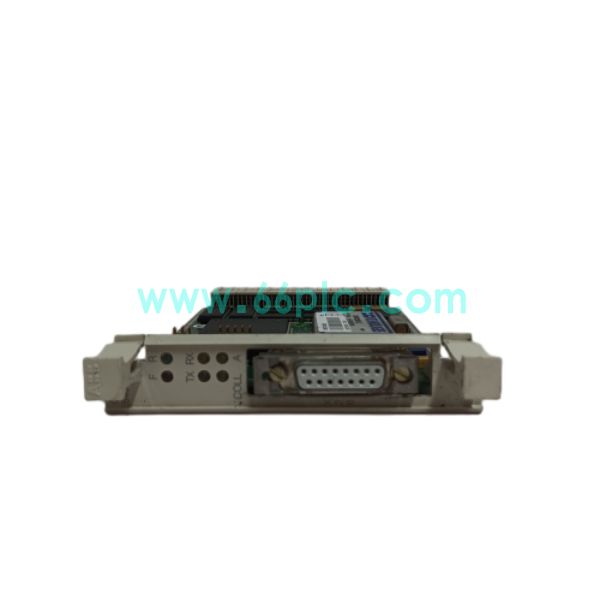

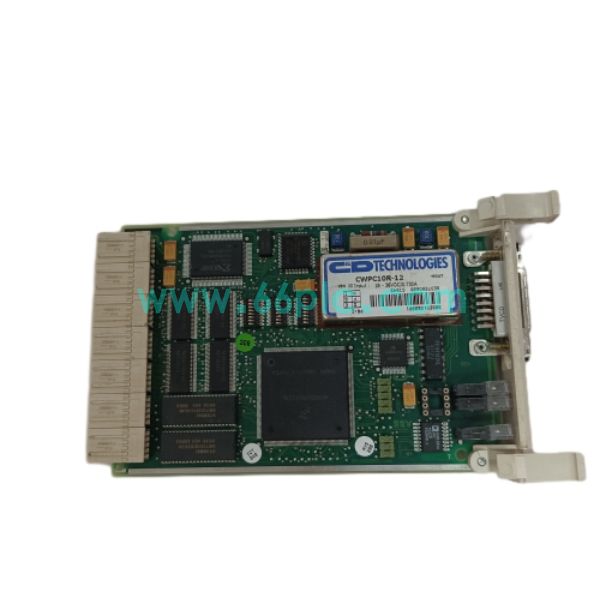

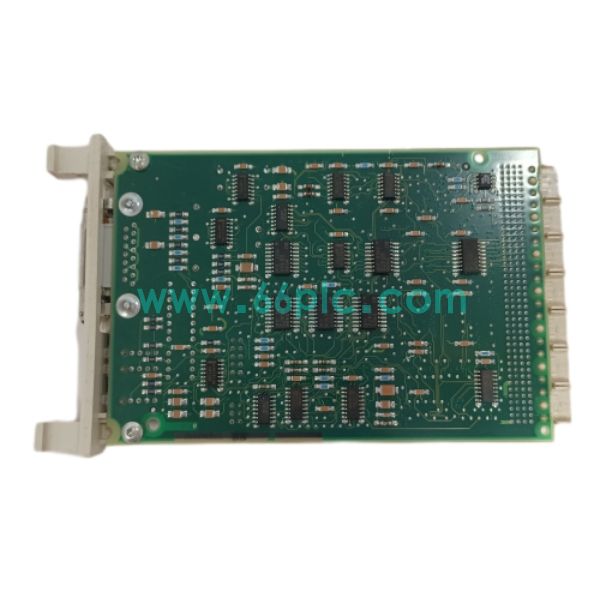

ABB CI543 3BSE010699R1 GCOM 通讯接口模块

ABB CI543，零件号3BSE010699R1，是ABB GCOM高速通讯接口模块，采用VME总线架构，用于多控制器机架之间GCOM对等通讯。模块负责不同控制单元之间实时工艺数据、控制指令双向传输，实现多机架DCS系统协同运算。

模块自带通讯链路监测，识别通讯中断、数据校验错误，面板LED指示链路状态。工业宽温设计，抗电磁干扰能力强，多用于电厂、化工早期ABB DCS系统，是老旧项目扩容、备件更换的核心通讯板卡。

技术参数

• 1. 产品系列：ABB GCOM VME总线DCS通讯模块

• 2. 型号编码：CI543，零件号3BSE010699R1，GCOM通讯接口模块

• 3. 总线类型：VME背板总线，GCOM专用高速对等通讯协议

• 4. 诊断：通讯链路自检，数据校验监测，面板LED通讯/故障指示

• 5. 特性：VME机架式安装，工业宽温，强抗电磁干扰，老款DCS专用

核心功能

• 1. 实现多套ABB DCS控制器机架之间GCOM高速对等数据交换

• 2. 实时共享各机架测量值、联锁信号、设定值，实现跨机架协同控制

• 3. 持续校验通讯数据，检测链路断线、信号异常并上报系统告警

• 4. VME背板总线与本地控制器交互，完成本机架与远程机架数据转发

• 5. 面板LED指示灯，快速查看通讯连接、数据收发、链路故障状态

应用场景

• 1. 火力发电厂、化工老款ABB VME DCS控制柜，跨机架GCOM通讯互联

• 2. 大型分布式控制系统，多控制器之间实时数据同步与联锁信号交互

• 3. 流程工业DCS改造项目，替换老旧CI543通讯卡件，恢复GCOM通讯链路

• 4. 电站、冶金存量DCS系统维护，通讯故障备件更换

• 5. 存量ABB GCOM DCS系统CI543模块备件替换维护

常见问答

• Q：CI543和800xA系列CI854通讯卡区别？
  A：CI543为老款VME GCOM协议；CI854是800xA的Profibus DP通讯卡，协议与硬件架构完全不同。

• Q：模块更换后需要哪些调试？
  A：硬件安装就位，配置GCOM通讯地址，下装系统组态，校验跨机架数据交互与联锁信号。
