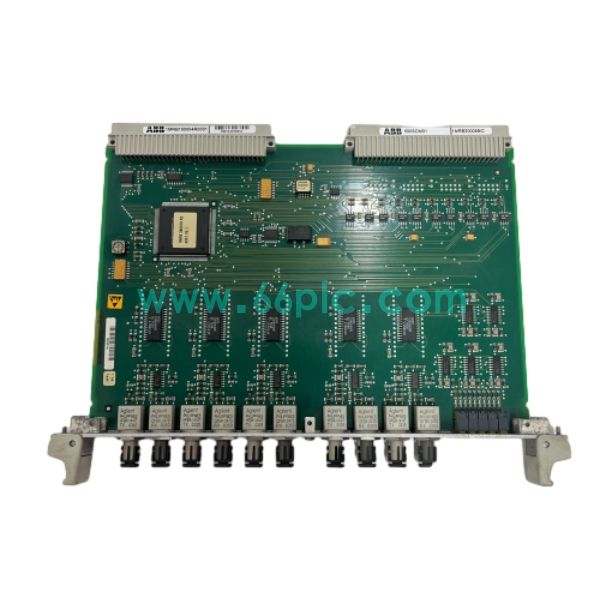

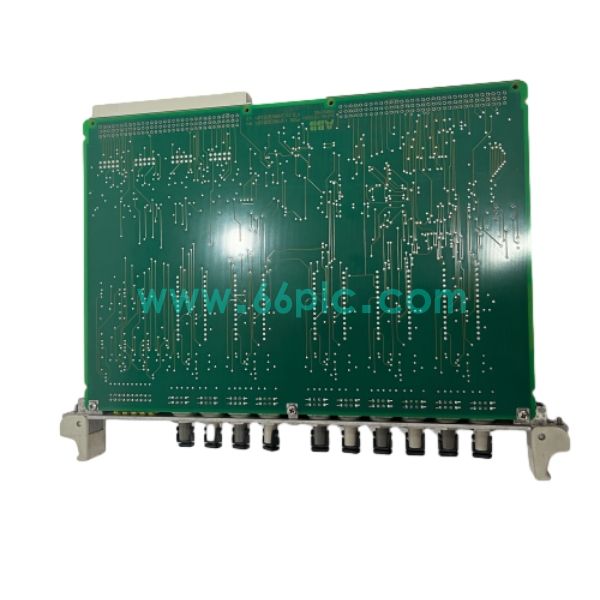

ABB 500SCM01 1MRB200059C 1MRB15004R0001 REB500 信号调理监测模块

ABB 500SCM01，零件号1MRB200059C与1MRB15004R0001，是REB500母线保护装置专用信号调理监测模块。模块接收CT、PT输出的电流电压二次信号，完成信号隔离、滤波与幅值调理，把预处理后的模拟采样信号传输至500CPU05保护主单元。

模块具备最高2.5kV通道电气隔离，抑制变电站一次侧强电磁干扰，实时监测信号断线、幅值超限等故障。背板总线与保护机架内各板卡交互，带防腐蚀涂层电路板，适配高压柜内严苛环境，用于REB500母线保护装置检修与备件更换。

技术参数

• 1. 产品系列：ABB REB500 分布式母线差动保护系统

• 2. 型号编码：500SCM01，零件号1MRB200059C、1MRB15004R0001，信号调理模块

• 3. 信号输入：CT电流、PT电压二次模拟信号，信号滤波与幅值预处理

• 4. 隔离与诊断：2.5kV电气隔离，信号断线、幅值异常监测，LED状态指示

• 5. 特性：背板总线通讯，涂层防护板卡，工业宽温，强抗电磁干扰

核心功能

• 1. 采集母线CT、PT二次电流电压信号，完成信号隔离、滤波、幅值调理预处理

• 2. 将调理后的高精度采样数据传输至500CPU05，供母线差动保护算法计算

• 3. 实时监测CT/PT二次回路，识别断线、短路、信号畸变，及时上报告警

• 4. 2.5kV通道隔离，阻断高压侧浪涌干扰，保护后端CPU与通讯板卡电路

• 5. 面板LED指示灯，快速查看采样通道信号正常、超限、故障告警状态

应用场景

• 1. 高压变电站REB500母线保护柜，CT/PT二次信号采集与预处理单元

• 2. 母线差动保护，多间隔电流电压采样，为保护逻辑运算提供原始采样数据

• 3. 变电站继电保护二次回路监测，电流电压回路断线、异常告警监测

• 4. 母线保护系统技改项目，替换老化500SCM01信号调理板卡

• 5. 存量ABB REB500母线保护系统500SCM01备件替换维护

常见问答

• Q：500SCM01和500BIO01的区别？
  A：500SCM01处理CT/PT模拟采样信号；500BIO01负责断路器辅助接点DI和跳闸DO开关量信号。

• Q：模块更换后需要哪些调试？
  A：硬件安装完成，核对CT/PT变比，下装保护定值，通入模拟量校验采样与保护动作逻辑。
