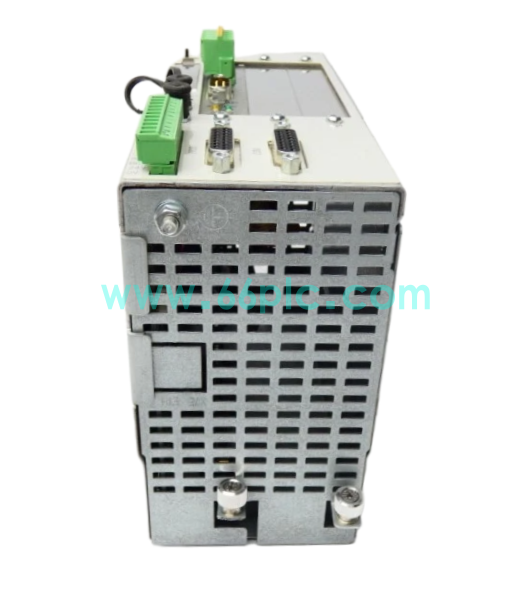

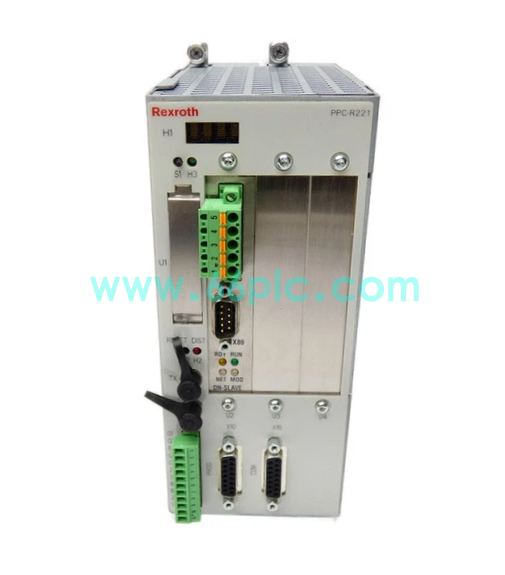

REXROTH PPC-R22.1N-T-Q1-P2-NN-FW 多轴运动控制器

REXROTH PPC-R22.1N-T-Q1-P2-NN-FW属于博世力士乐PPC系列VisualMotion 10多轴运动控制器，可安装在RECO02机架内，依托背板总线实现高速数据交互。控制器支持最多40轴数字伺服驱动同步控制，集成SERCOS光纤、Profibus从站接口，用于复杂的运动逻辑与轴同步工艺。

单元搭载CompactFlash闪存存储固件与控制程序，支持VisualMotion Toolkit软件进行程序编写、调试与在线监控。广泛应用于机床、包装机械、自动化产线与工业机器人，是老款力士乐多轴运动控制系统维修改造的核心工控备件。

主要技术参数

• 1. 品牌：REXROTH 博世力士乐

• 2. 型号：PPC-R22.1N-T-Q1-P2-NN-FW

• 3. 产品类型：多轴运动控制器

• 4. 适配机架：RECO02机架背板总线

• 5. 最大控制轴数：最多40轴伺服同步控制

• 6. 通讯接口：SERCOS光纤、Profibus DP从站、DAQ03

• 7. 供电电源：DC24V，电压范围19.2~30VDC

• 8. 程序存储：CF卡闪存存储固件与控制程序

• 9. 防护等级：IP20，机柜机架内安装

核心功能

• 1. 多轴同步运动控制，实现电子凸轮、插补、定位等复杂运动工艺。

• 2. 通过SERCOS光纤总线，高速连接力士乐数字伺服驱动器。

• 3. Profibus DP通讯，与上位PLC系统交换控制与状态数据。

• 4. 支持VisualMotion Toolkit软件编程、在线调试与故障诊断。

• 5. 内置硬件自检，实时监测通讯、轴状态与控制器硬件故障。

应用场景

• 1. 数控加工设备、激光切割设备多轴运动控制系统。

• 2. 高速包装机械、印刷设备、薄膜拉伸产线同步控制。

• 3. 工业机械手、自动化装配生产线伺服同步控制单元。

• 4. 老旧力士乐VisualMotion运动控制系统备件更换与系统改造。

常见问答

• 1. 这个控制器用什么软件编程调试？
  使用VisualMotion Toolkit软件，支持程序下载、在线监控与故障诊断。

• 2. 支持什么伺服总线？
  搭载SERCOS光纤接口，配套力士乐数字伺服驱动器使用。

• 3. 模块是否支持热插拔？
  RECO02机架控制器模块，断电插拔，不支持带电热插拔。
