GE Multilin 369-HI-R-M-0-0-0-E 电动机管理保护继电器

GE Multilin 369-HI-R-M-0-0-0-E属于GE Vernova Multilin 369系列电机管理保护继电器。型号配置HI高压电源、R选项12路RTD温度采集、M计量包以及E增强诊断面板，集成全面电机保护、电量测量与事件记录功能，是中大型交流电机专用综合保护IED装置。

装置面板搭载40字符LCD显示屏与操作按键，自带RS232通讯口，配套EnerVista组态软件，可实现参数整定、故障录波读取与电机健康状态报告。广泛应用于电厂、化工、水处理厂中压电机回路，作为电机保护改造、故障备件更换核心继电保护备件。

主要技术参数

• 1. 品牌：GE Multilin（GE Vernova）

• 2. 型号：369-HI-R-M-0-0-0-E

• 3. 产品类型：电动机管理保护继电器

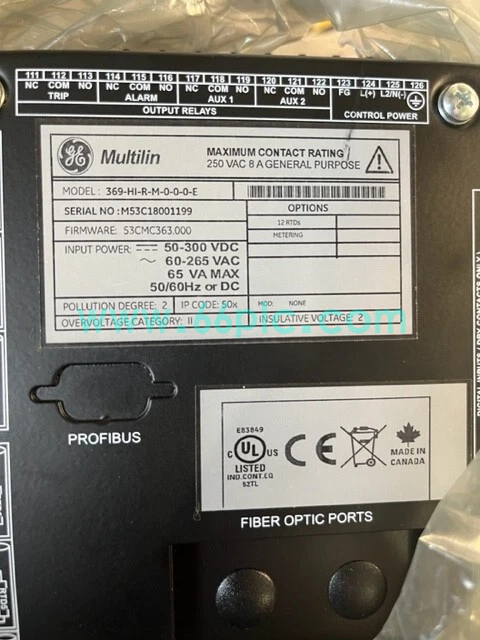

• 4. 供电规格：HI型 60~265VAC / 50~300VDC

• 5. 温度采集：R选项，内置12路RTD测温通道

• 6. 计量功能：M计量包，支持功率、电能、模拟量输出

• 7. 面板配置：E增强型面板，增强诊断与电机健康报告

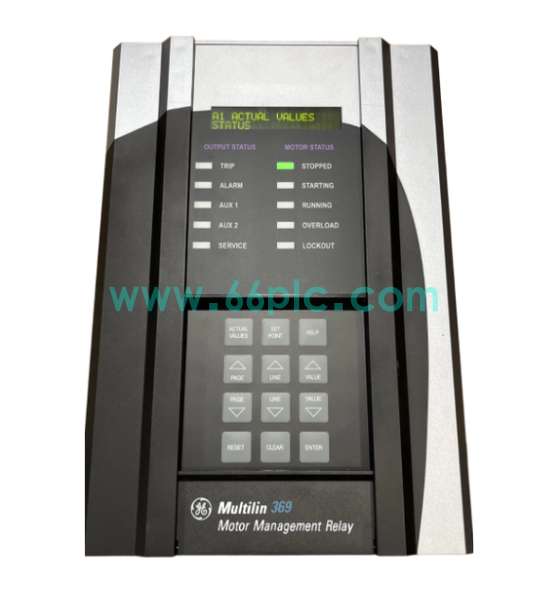

• 8. 人机接口：40字符LCD液晶，本地按键操作

• 9. 通讯接口：RS232，支持EnerVista软件调试

核心功能

• 1. 完整电机保护：过载、堵转、电流不平衡、过压欠压、接地故障保护。

• 2. RTD温度监测，采集电机定子与轴承温度，实现超温报警与跳闸。

• 3. 电量计量，监测电流、电压、功率、电能等电气参数。

• 4. 事件顺序记录、故障录波，方便故障原因分析排查。

• 5. 电机启停统计、健康报告，实现电机全生命周期状态监测。

应用场景

• 1. 火力发电厂、水电站辅机电机综合保护控制柜。

• 2. 石油化工、煤化工工厂大功率中压电机保护回路。

• 3. 污水处理厂、大型泵站风机与水泵电机保护系统。

• 4. 工业变电站电机保护改造、老旧369系列保护装置备件替换。

常见问答

• 1. 这款继电器支持电机轴承温度监测吗？
  型号带R选项，内置12路RTD输入，可以监测电机定子及轴承温度。

• 2. 用什么软件进行参数配置？
  使用GE官方EnerVista 369软件，支持整定、录波读取与事件查看。

• 3. 该装置是否属于停产备件？
  369系列已停止生产，市场供应以全新库存和测试完好拆机备件为主。
