NI SCXI-1180 信号直通面板模块

NI SCXI-1180属于SCXI信号调理系统，是50针带状电缆直通面板（Feedthrough Panel），用于把未经调理的信号从SCXI机箱背板引出至前面板，搭配SCXI-1302端子块完成信号分线，方便测试系统信号接入与调试。

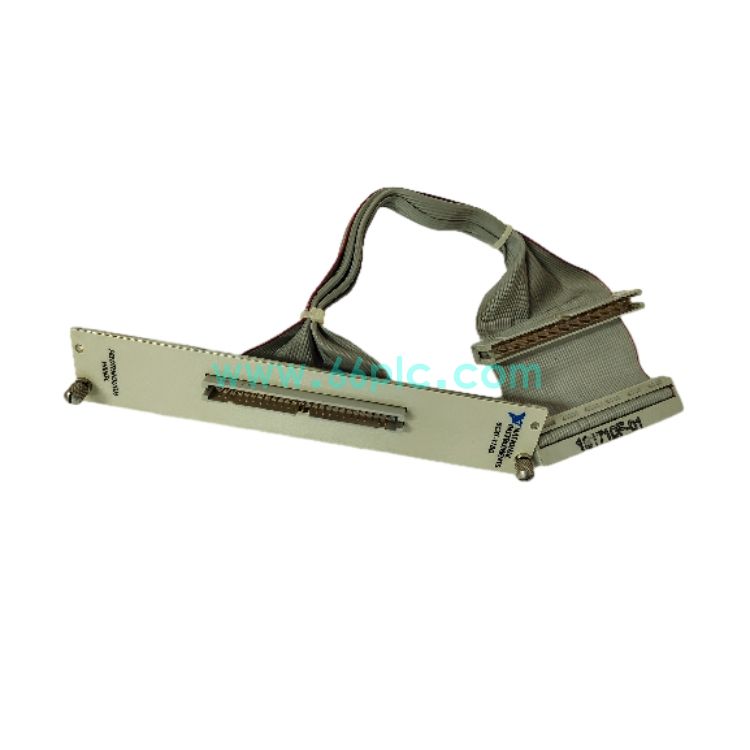

NI SCXI-1180(1).jpeg

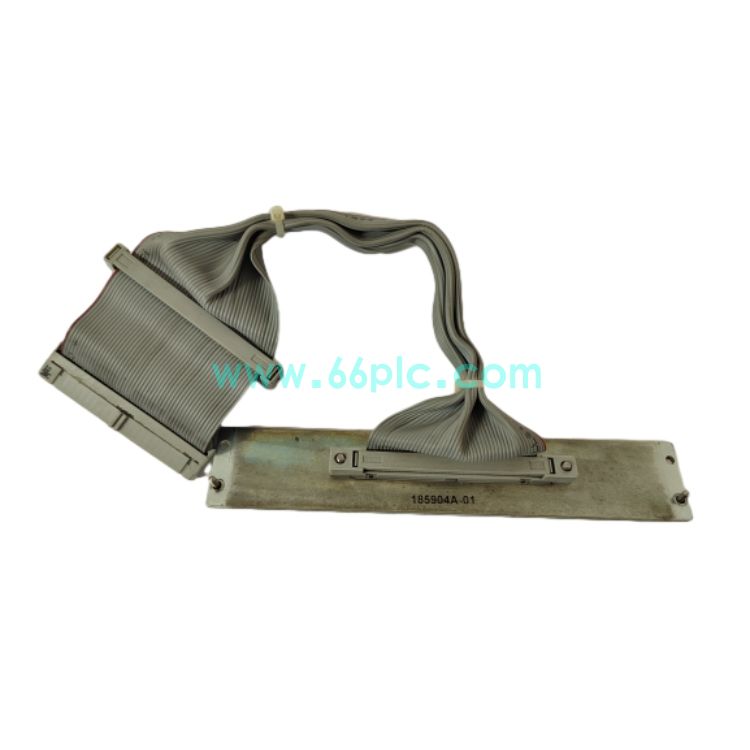

NI SCXI-1180(2).jpeg

该模块不含信号调理电路，仅作为信号转接载体，原厂已停产，市场流通全新剩余库存、拆机检测备件，用于存量SCXI测控系统信号布线改造维护。

主要规格参数

No.	功能描述
1	信号纯直通转接，将机箱背板50针信号引出至前面板，方便外部接线与信号测量。
2	搭配SCXI-1302端子块实现信号分线，快速接入模拟、数字信号至DAQ采集系统。
3	支持菊花链信号扩展，访问SCXI模块与DAQ卡之间未使用的通道信号。
4	占用单个SCXI插槽，不占用调理模块资源，用于测试系统信号调试与信号引出。

No.	场景描述
1	实验室DAQ数据采集系统，原始信号引出、在线信号监测与调试。
2	自动化测试台，多路信号分线转接，快速变更外部传感器接线。
3	SCXI系统扩展，复用DAQ卡剩余通道，接入无需调理的原始信号。
4	存量SCXI测控系统，信号转接面板备件更换与布线改造项目。

No.	故障现象	原因与解决方法
1	部分通道信号中断，采集不到信号	50针带状电缆接触不良、针脚弯折。重新插拔排线，检查针脚有无变形。
2	全部通道无信号输出	背板插槽接触不良，排线松脱。断电取出模块，清洁金手指，重新安装。
3	信号噪声大，采集数值波动	端子接线松动，屏蔽接地不良。紧固SCXI-1302端子，完善线缆屏蔽接地。
4	通道之间信号串扰	原始信号未做隔离，高电压信号混入。前端增加信号隔离模块，分开强弱信号布线。

No.	问题	解答
1	SCXI-1180自带信号放大或隔离功能吗？	不带，仅为纯信号直通转接板；如需调理，需要搭配SCXI信号调理模块。
2	模块是否支持热插拔？	SCXI机箱不支持带电插拔，更换模块前关闭机箱电源，做好防静电保护。
3	更换模块之后需要做哪些操作？	断电安装，接好50针排线与SCXI-1302端子，上电后使用NI MAX与LabVIEW测试各通道信号连通性。
