NI SCXI-1160 16通道继电器输出模块 in stock

NI SCXI-1160属于SCXI信号调理系列，是16通道SPST干式继电器输出模块，安装于SCXI机箱内，用于上位测控系统对外部负载的开关控制，可隔离高压信号，广泛用于实验室、工业测试台的回路通断控制。

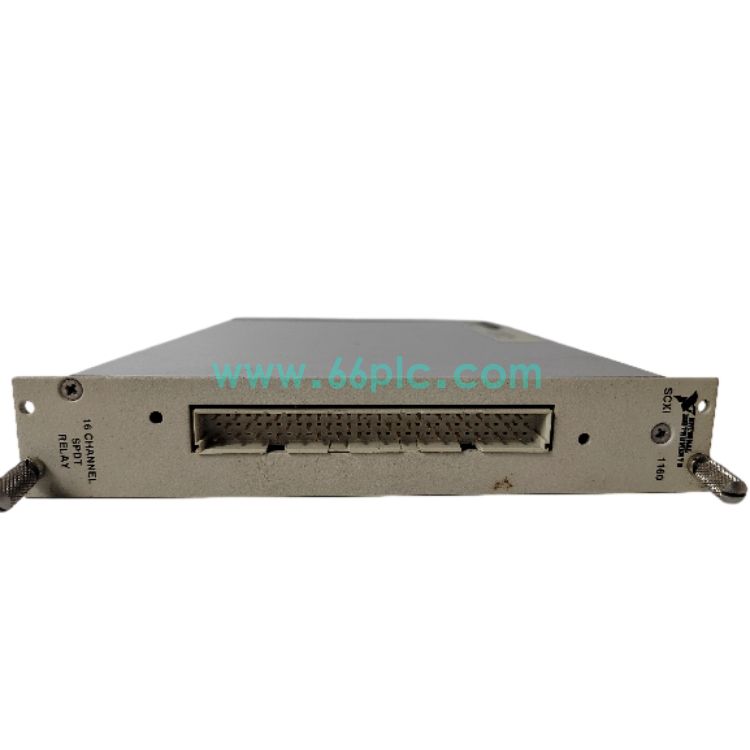

NI SCXI-1160(1).jpeg

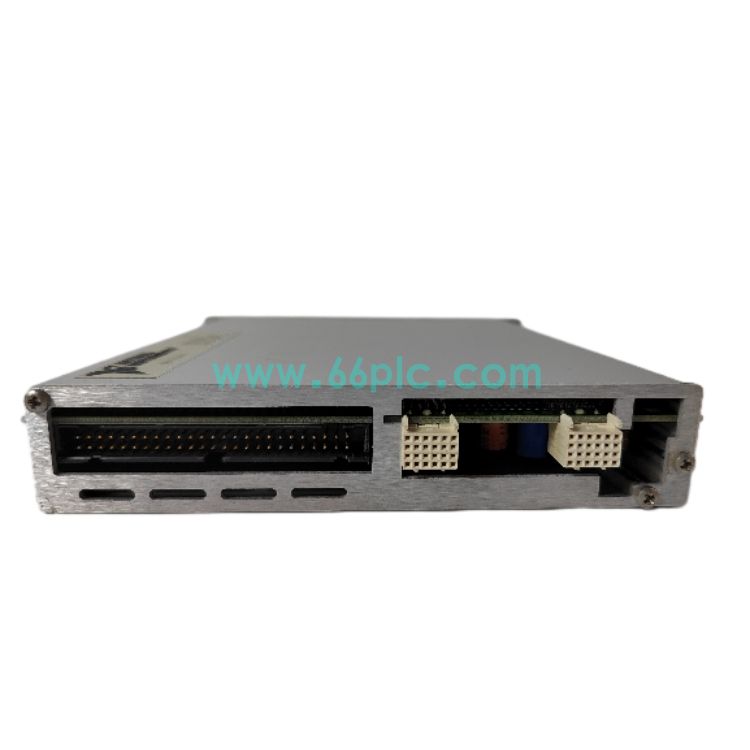

NI SCXI-1160(4).jpeg

模块采用机械继电器触点输出，具备电气隔离，支持外部交直流负载，原厂已停产，市场供应全新剩余库存、拆机检测备件，多用于存量SCXI测控系统维护替换。

主要规格参数

No.	功能描述
1	16路独立机械继电器开关输出，实现测控系统与外部负载之间电气隔离控制。
2	SPST干式触点，可控制交流或直流外部负载，适配阀门、指示灯、小型接触器。
3	配套SCXI机箱总线，由DAQ卡驱动，LabVIEW软件直接读写控制每一路继电器状态。
4	每通道带状态指示灯，直观查看继电器吸合/断开状态，方便现场调试。

No.	场景描述
1	自动化测试台，产品电源回路、信号回路自动通断切换。
2	实验室数据采集系统，远程控制电磁阀、指示灯等外部执行器件。
3	工业设备老化测试，多通道负载循环开关控制。
4	存量SCXI测控系统，继电器输出模块备件更换维护项目。

No.	故障现象	原因与解决方法
1	模块上电，软件无法识别板卡	SCXI背板通讯故障，模块金手指氧化。清洁触点，重新插拔，检查机箱总线。
2	软件指令下发，继电器指示灯亮，但外部回路不通	继电器触点老化烧蚀。断开外部负载，单独测量触点通断，必要时更换模块。
3	继电器误触发，无指令自行吸合	外部负载反向电动势干扰，接线错误。增加续流保护元件，重新核查接线。
4	部分通道动作缓慢，吸合延迟	机械继电器老化，触点氧化。减少高频通断负载，更换老化模块。

No.	问题	解答
1	SCXI-1160可以直接驱动大功率电机吗？	不建议，触点最大2A，适合小负载；大功率电机需要外接接触器扩容。
2	模块是否支持热插拔？	SCXI机箱不支持带电插拔，更换模块前关闭机箱电源，做好防静电。
3	更换模块后需要做哪些操作？	断电安装，上电后在NI MAX中识别模块，LabVIEW程序测试各通道继电器动作。
