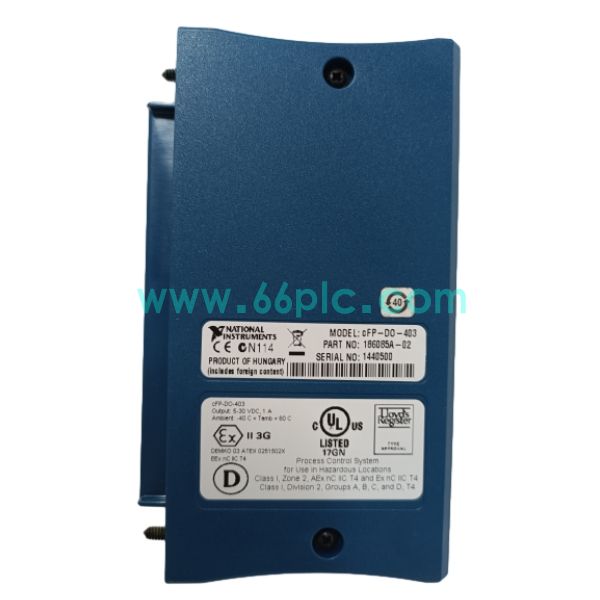

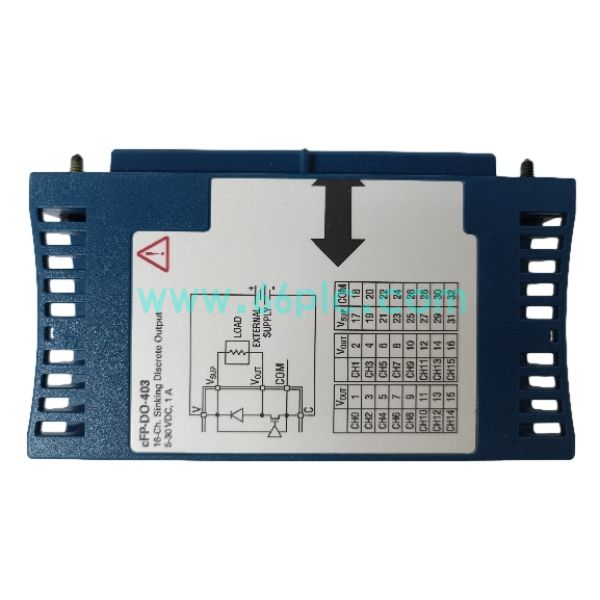

NI cFP-DO-403 Compact FieldPoint 16通道灌电流型数字量输出模块 in stock
NI cFP-DO-403是美国国家仪器Compact FieldPoint系列灌电流（Sinking）数字输出模块，配备16路通道，支持5~30VDC宽电压输入，单通道最大输出电流2A，驱动能力强。模块背板隔离耐压2300Vrms，支持热插拔，每通道带LED状态指示灯，适配需要灌电流驱动电磁阀、指示灯、继电器负载的工业测控场景。
该型号已停产，配合LabVIEW与FieldPoint驱动程序使用，多用于老旧分布式测控系统备件替换、自动化测试平台开关量控制回路维护与改造项目。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | NI（National Instruments 美国国家仪器） |
| 2 | 型号 | cFP-DO-403 |
| 3 | 产品类型 | 数字量输出模块 |
| 4 | 所属系列 | Compact FieldPoint |
| 5 | 通道数量 | 16通道，灌电流（Sinking）输出 |
| 6 | 输出规格 | 5~30VDC，单通道最大2A |
| 7 | 工作温度 | -40℃ ~ +70℃ |
| 8 | 隔离规格 | 背板2300Vrms隔离，支持热插拔 |
| 9 | 配套底座 | cFP-CB-1接线底座 |
| 10 | 产品状态 | 已停产，库存/拆机备件供应 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 接收控制器下发开关指令，灌电流输出驱动继电器、指示灯、电磁阀负载。 |
| 2 | 单通道高达2A驱动能力，支持5V、12V、24V多种直流负载供电。 |

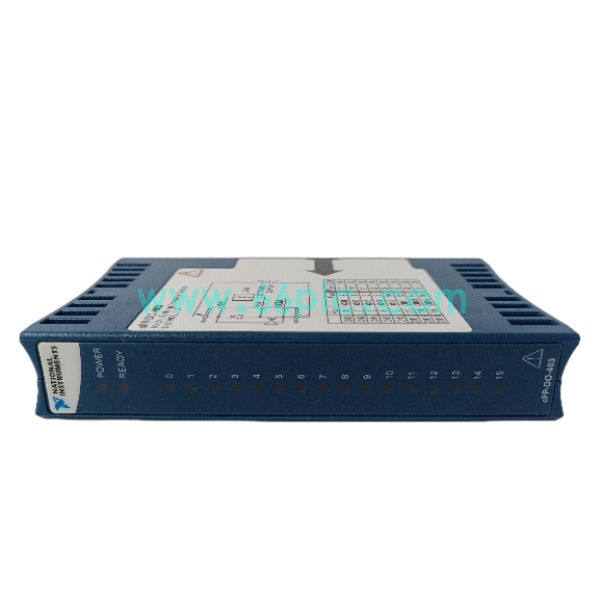

| 3 | 每通道独立LED指示灯，直观查看输出通断状态，方便现场调试排障。 |
| 4 | 支持热插拔更换模块，无需停机，不中断整套测控系统运行。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 自动化产线灌电流型电磁阀、指示灯、小型接触器控制。 |
| 2 | LabVIEW测试台、设备测控平台开关量输出控制。 |
| 3 | Compact FieldPoint系统数字输出模块备件替换维护。 |
| 4 | 水下设备、车载嵌入式分布式测控系统IO改造项目。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | cFP-DO-403是什么模块？ | NI Compact FieldPoint 16通道5~30VDC灌电流型数字量输出模块。 |
| 2 | cFP-DO-403和cFP-DO-400的区别？ | DO-400为源型输出，DO-403是灌电流输出；DO-403通道更多，单通道电流更大。 |
| 3 | 配套软件是什么？ | 需LabVIEW搭配FieldPoint驱动，编写程序控制各通道输出状态。 |
Tags: 输出模块 NI in stock Compact FieldPoint 16通道 cFP-DO-403 灌电流型 数字量 NI cFP-DO-403
