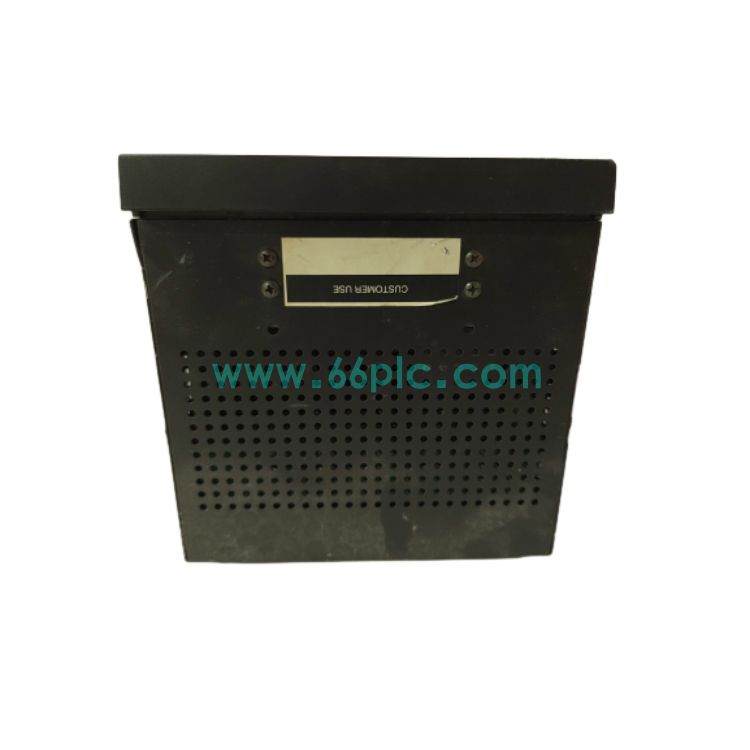

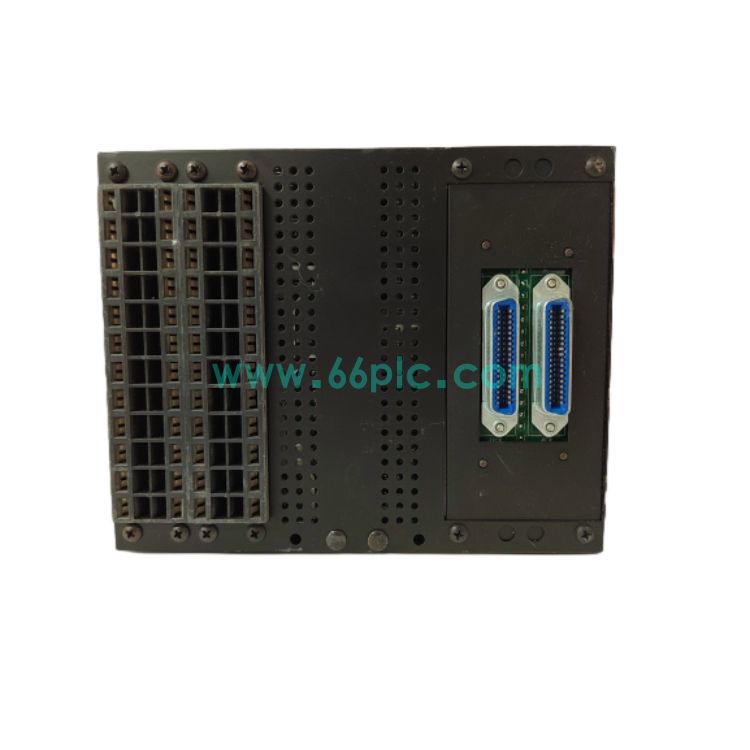

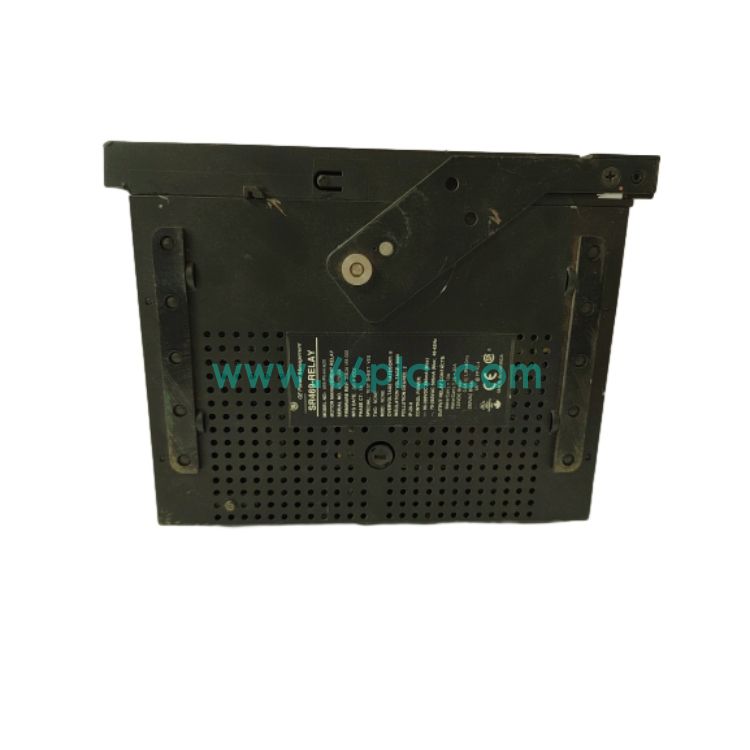

GE SR469-P5-HI-A20 电机管理保护继电器 in stock

GE SR469-P5-HI-A20属于GE Vernova Multilin SR469系列电机管理保护IED，型号编码P5为5A相电流CT二次输入，HI高压供电规格，A20配置8路4-20mA模拟量输出。装置采用抽出式插拔结构，方便现场快速更换，集成全套电机保护、电量测量、事件记录功能，专门用于中压大功率交流电动机综合保护。

设备自带本地操作按键与LCD显示屏，支持RS485、以太网通讯，兼容Modbus、DNP3等协议，可接入SCADA监控系统。该系列产品现已停产，市场货源多为全新库存与经过完整测试的拆机备件，广泛用于火电、化工、水处理厂中压电机控制柜改造与故障备件更换。

主要技术参数

• 1. 品牌：GE Multilin（GE Vernova）

• 2. 型号：SR469-P5-HI-A20

• 3. 产品类型：中压电机管理保护继电器

• 4. CT输入：P5，5A相电流二次输入

• 5. 控制电源：HI，70~265VAC / 90~300VDC，48~62Hz

• 6. 模拟输出：A20，8路可编程4~20mA模拟量输出

• 7. 通讯接口：RS485、以太网，支持Modbus、DNP3协议

• 8. 安装结构：抽出式插拔结构，面板嵌入式安装

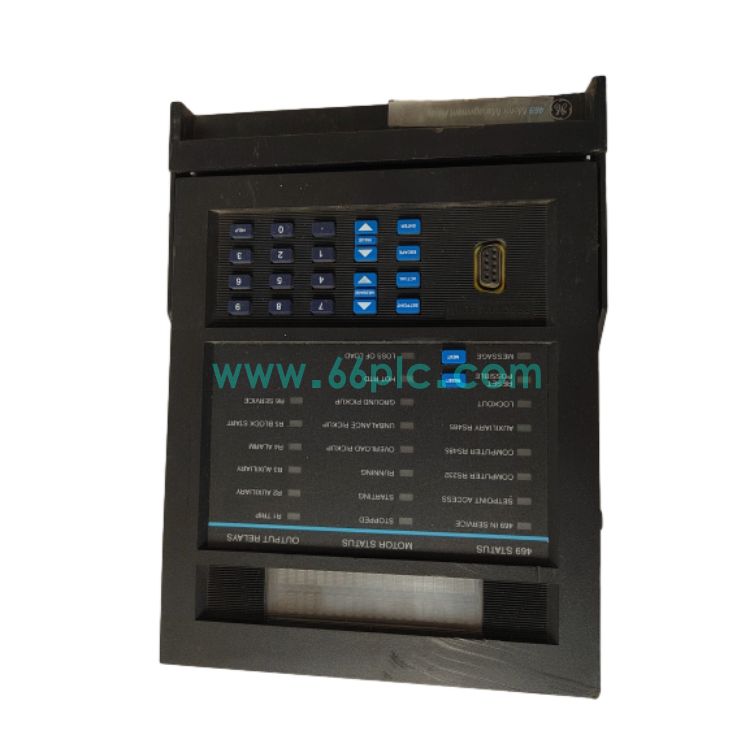

• 9. 操作界面：LCD液晶显示屏+本地操作按键

核心功能

• 1. 完整电机保护：过载、堵转、电流不平衡、接地故障、定子差动保护。

• 2. 电机启动监控，具备启动超时、多次启动限制、失速保护功能。

• 3. 电量采集计量，监测三相电流、电压、功率等电气运行参数。

• 4. 事件顺序记录、故障录波，便于故障追溯与原因分析。

• 5. 4-20mA模拟量输出，将电机运行数据上传至DCS监控系统。

应用场景

• 1. 火力发电厂锅炉、汽机辅机大功率中压电机保护柜。

• 2. 石油化工、煤化工工厂泵、风机、压缩机电机保护回路。

• 3. 大型污水处理厂、泵站中压电机综合监控保护系统。

• 4. 老旧SR469保护装置更换，电机保护控制柜升级改造项目。

常见问答

• 1. SR469系列是否已经停产？
  SR469产品已经停止生产，市场供应全新库存和测试合格拆机备件。

• 2. A20代表什么配置？
  A20代表模块配备8路可编程4~20mA模拟量输出通道。

• 3. 支持什么通讯协议？
  支持Modbus RTU/TCP、DNP3，可对接上位SCADA、DCS系统。
