GE WESDAC D20A 变电站模拟量输入模块in stock

GE WESDAC D20A属于Multilin D20系列变电站控制器模拟量采集模块，搭配WESTERM D20A端子底座一起使用，最多支持32路模拟量信号采集，可采集电压、电流信号并做信号隔离与浪涌保护，将现场模拟量转换为数字信号上传D20主处理器。

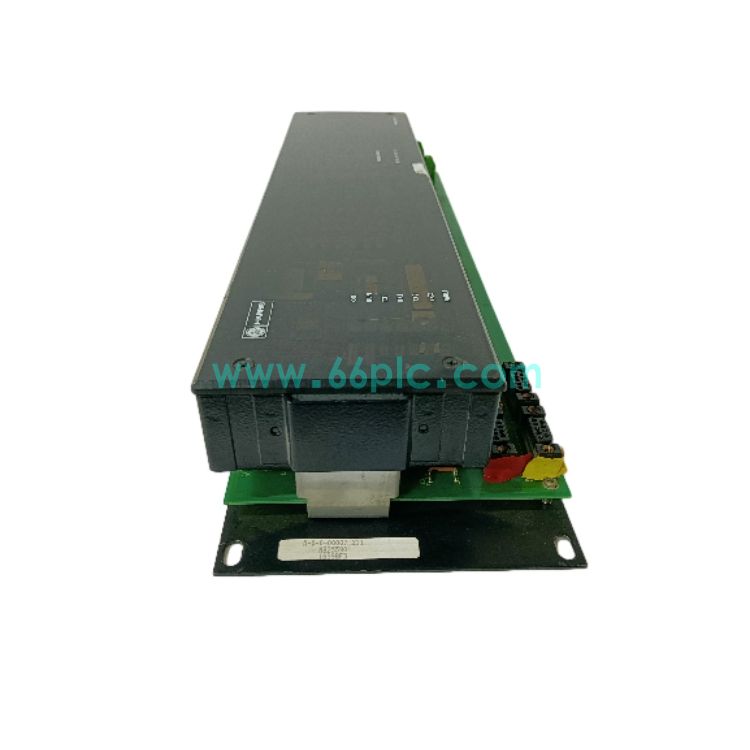

WESDAC D20 A (3).jpeg

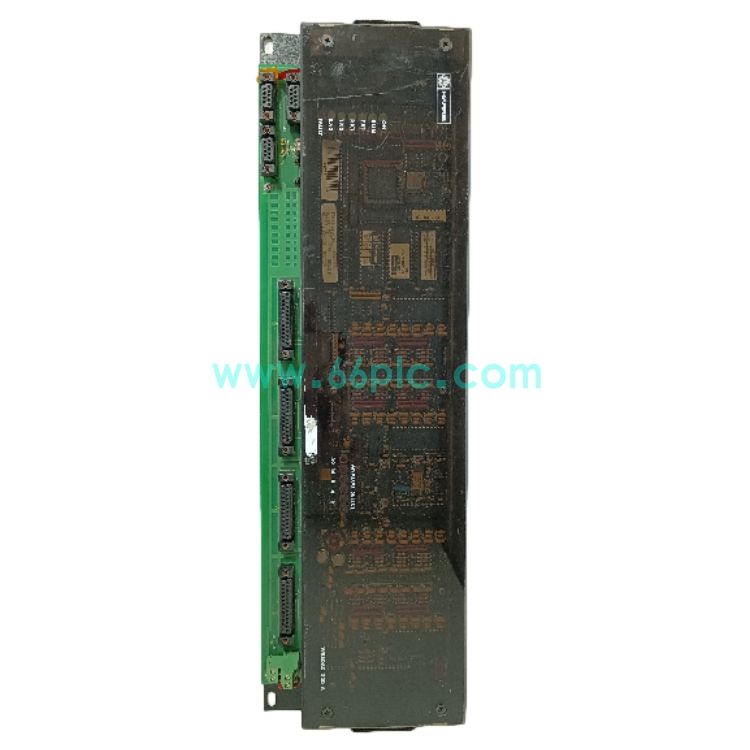

WESDAC D20 A.jpeg

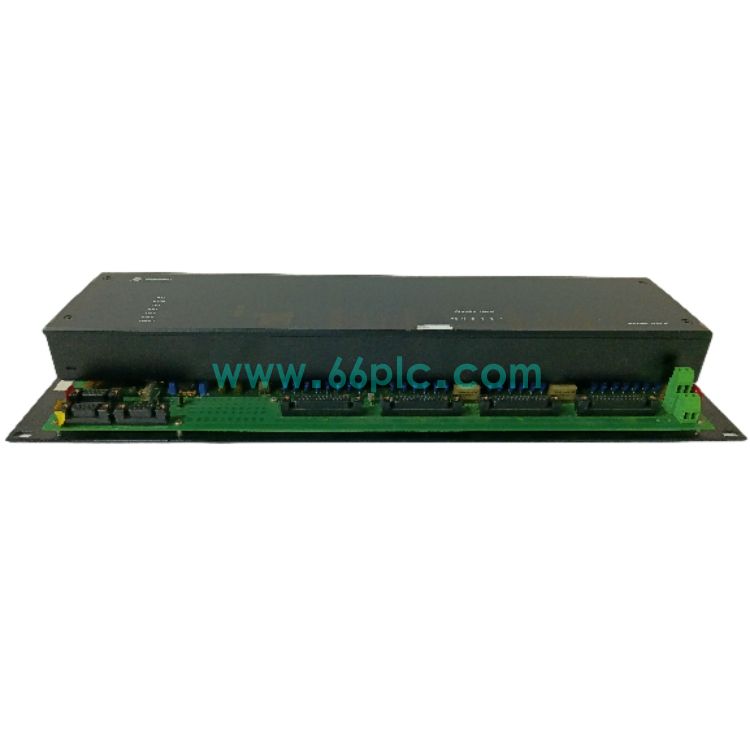

WESDAC D20 A (5).jpeg

模块支持跳线配置信号类型，可适配电压或电流变送器回路，内置浪涌保护电路，原厂已停产，市场供应全新余料与拆机检测备件，广泛用于电力变电站D20测控系统检修替换。

主要规格参数

No.	项目	参数
1	制造商	GE（General Electric，Multilin）
2	型号	WESDAC D20A
3	产品系列	D20 / D200 变电站测控控制器
4	产品类型	模拟量输入采集模块
5	输入通道	最大32路模拟量输入
6	信号类型	电压信号（1V,5V,10V）、电流回路信号
7	通讯接口	D.20 Link总线，DB9维护调试端口
8	工作温度	-40℃ ~ +70℃
9	安装方式	机架式安装，配套WESTERM D20A端子底座
10	产品状态	原厂停产，备件供应，surplus/拆机测试件

No.	功能描述
1	采集变电站现场变送器模拟量信号，支持跳线切换电压/电流输入类型，完成模数转换。
2	内置浪涌抑制与防雷保护电路，抵御电力现场脉冲干扰，提升模块在变电站环境稳定性。
3	通过D.20 Link总线和D20主控制器通讯，上传采集到的电量、温度等模拟量测量数据。
4	具备通道故障自检，检测输入回路断线异常，向主控制器上报模块运行状态与故障告警。

No.	场景描述
1	高低压变电站自动化系统，电量、温度等模拟量信号采集与远传测控。
2	电厂厂用电监控系统，D20变电站控制器扩展模拟量采集点位。
3	新能源电站（光伏、风电）升压站电力数据采集、远程监控系统。
4	存量GE D20变电站测控系统，WESDAC D20A模块备件更换与设备检修维护。

No.	故障现象	原因与解决方法
1	模块无法和D20主控制器通讯，无模拟量数据上传	D.20 Link总线接线松动，模块地址跳线错误。核对总线接线，重新设置模块地址跳线。
2	个别通道读数异常、数值跳变，其他通道正常	现场变送器回路故障，输入端子松动。检查对应现场信号回路，紧固WESTERM端子接线。
3	模块上电无响应，主控制器无法识别D20A	模块与底座接触不良，供电异常。断电拔出模块，清洁金手指，重新插紧至端子底座。
4	雷雨天气后模块采集通道失效	浪涌保护元件损坏，现场过电压冲击。检查输入回路绝缘，更换损坏模块。

No.	问题	解答
1	WESDAC D20A可以单独使用吗？	不能，必须搭配WESTERM D20A端子底座，并且接入D20主处理器系统才能工作。
2	是否支持带电插拔模块？	不建议带电插拔，变电站信号回路存在高压风险，操作前需要断电并做好安全措施。
3	更换模块后需要做哪些调试？	断电安装，核对地址跳线，上电后配置通道信号类型，逐通道校验采集数值准确性。
