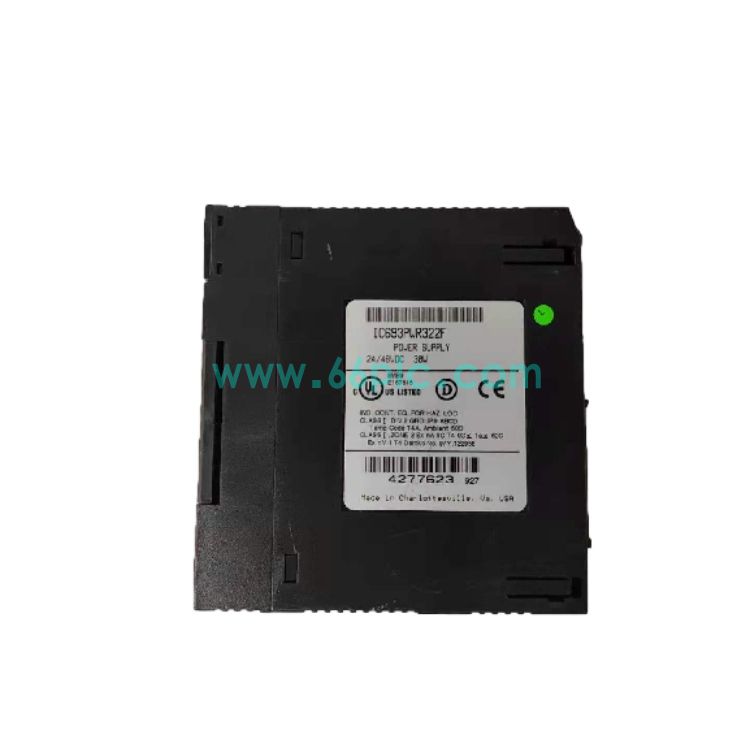

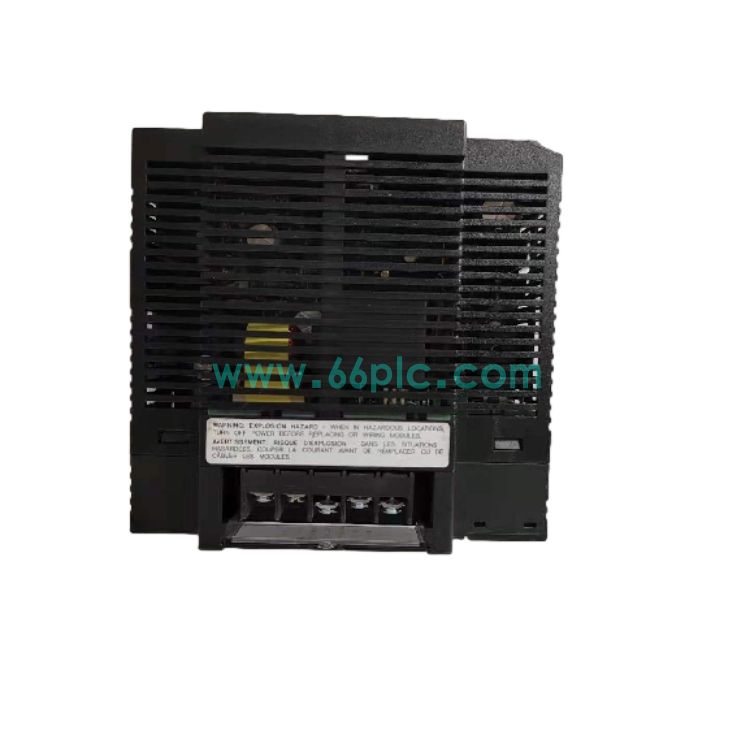

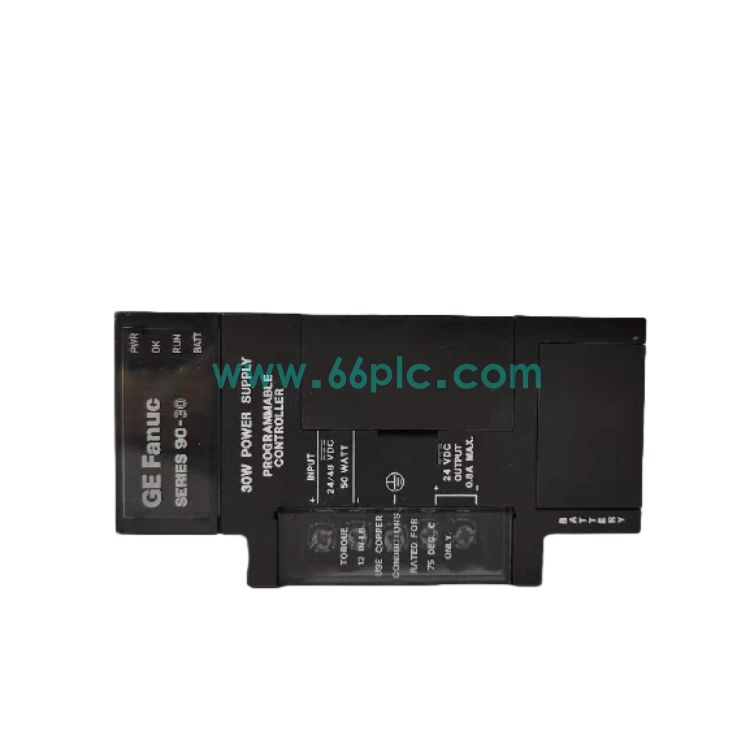

GE IC693PWR322F Series 90-30 PLC电源模块
GE IC693PWR322F属于GE Fanuc Series 90-30 PLC系列直流输入电源模块，安装在90-30机架最左侧电源槽位，将24/48VDC输入转换成三路独立输出，为CPU、背板I/O模块、继电器输出模块提供稳定供电。模块自带电源状态指示灯，集成过压、过流保护，保障整套PLC控制系统稳定运行。
型号后缀F代表固件版本修订，总输出功率30W，三路输出功率分配独立，具备掉电保持能力。原厂已停产，目前主要用于产线、水处理、电厂老旧90-30 PLC系统备件替换、设备检修与自动化改造项目。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | GE Fanuc |
| 2 | 型号 | IC693PWR322F |
| 3 | 产品系列 | Series 90-30 PLC |
| 4 | 产品类型 | 24/48VDC输入电源模块 |
| 5 | 输入电压 | 18~56VDC，启动电压≥21VDC |
| 6 | 总输出功率 | 30W |
| 7 | 输出通道 | +5VDC(15W)、+24VDC继电器(15W)、+24VDC隔离(20W) |
| 8 | 保护功能 | 过压、过流、短路保护 |
| 9 | 工作温度 | 0℃ ~ +60℃ |
| 10 | 产品状态 | 原厂停产，库存/拆机备件供应 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 接收24/48VDC直流输入，转换生成三路隔离电源，为90-30机架CPU、I/O背板供电。 |
| 2 | 独立24V隔离输出专门给数字量输入模块供电，24V继电器输出用于驱动继电器型I/O模块。 |
| 3 | 内置过流、过压、短路保护，故障时自动切断输出，防止损坏机架内其他PLC模块。 |
| 4 | 板载LED状态指示灯，实时显示电源运行状态，方便快速排查供电故障。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 制造业产线自动化控制，GE Series 90-30 PLC系统机架供电单元。 |
| 2 | 水处理、油气输送、电厂辅机PLC控制系统供电。 |
| 3 | 老旧GE 90-30 PLC系统检修、电源模块备件更换项目。 |
| 4 | 工厂自动化、包装机械、物料输送设备PLC控制机柜。 |
常见故障及解决方法
| No. | 故障现象 | 原因与解决方法 |
|---|---|---|
| 1 | 电源指示灯不亮，整套PLC无供电 | 前端24/48VDC输入丢失、接线端子松动。检查外部直流供电回路，紧固接线。 |
| 2 | 电源模块上电几秒就掉电保护 | 后端I/O模块短路，负载超限。断开机架模块，逐个排查短路负载。 |
| 3 | 5V输出偏低，CPU反复重启 | 电源内部电容老化，输出带载能力下降。更换IC693PWR322F备件。 |
| 4 | 模块OK灯闪烁，间歇性掉电 | 机架背板金手指氧化，接触不良。取出模块清洁金手指，重新安装到位。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | GE IC693PWR322F是什么模块？ | GE Fanuc Series 90-30 PLC直流电源模块，24/48VDC输入，为整套PLC机架提供多路直流供电。 |
| 2 | IC693PWR322和IC693PWR322F可以互换吗？ | 硬件本体一致，F为固件版本后缀，一般可直接替换，建议替换后核对PLC组态。 |
| 3 | 是否支持带电插拔？ | 不支持带电插拔。PLC系统电源模块，更换前需要停机断电，做好安全锁定。 |
Tags: GE PLC 电源模块 Series 90-30 IC693PWR322F GE IC693PWR322F
