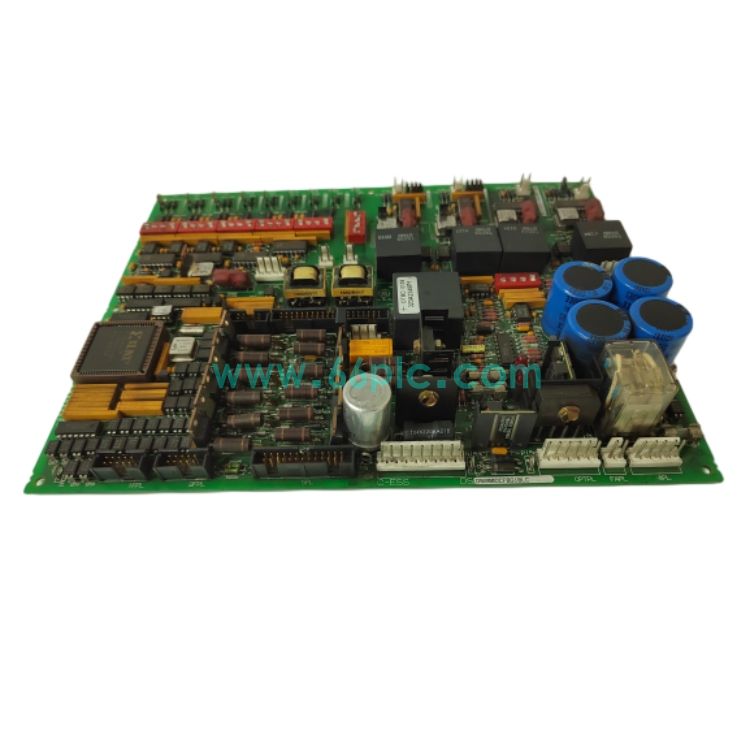

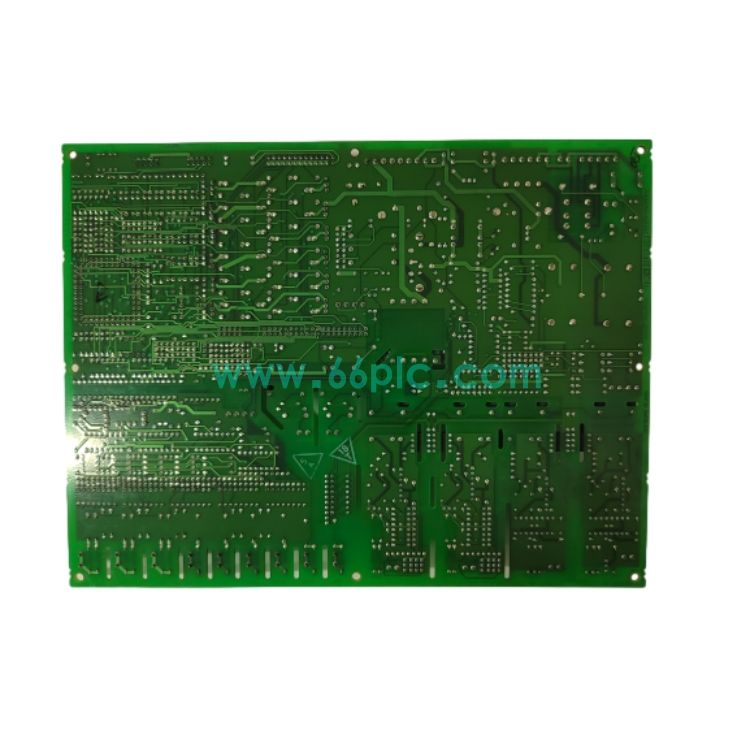

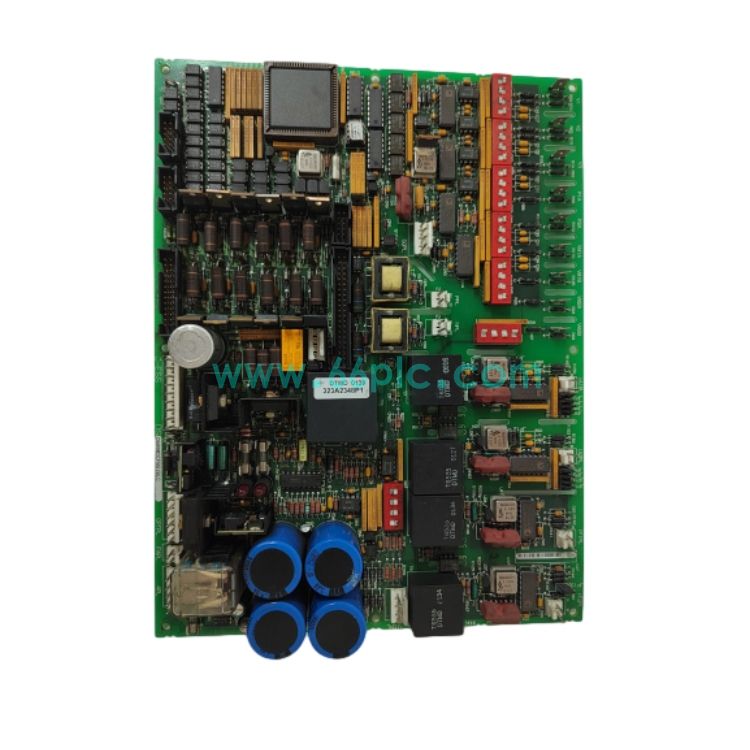

GE DS200DCFBG1BLC DC反馈电源板卡 in stock
GE DS200DCFBG1BLC属于GE Speedtronic Mark V汽轮机控制系统DCFB直流反馈电源板卡，接收38~115VAC交流输入，为机架内各类控制板卡提供多组等级控制电源，同时给机柜散热风扇供电。板卡集成AC/DC监测电路，实时监控各路输出电压状态，是整套汽机控制系统的供电核心单元。
板卡自带多路电源输出回路、独立保险丝监测，PCB采用三防涂敷工艺，可抵御电厂机柜粉尘、潮湿与振动环境。原厂已停产，主要用于火电、燃气电厂Mark V汽机控制系统备件更换、检修维护与控制系统技改项目。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | GE |
| 2 | 型号 | DS200DCFBG1BLC |
| 3 | 产品系列 | Speedtronic Mark V |
| 4 | 产品类型 | DC反馈电源板卡 |
| 5 | 交流输入 | 38~115VAC |
| 6 | 直流输出 | +5V, ±15V, ±24VDC |
| 7 | 监测功能 | AC/DC电压监测，保险丝故障检测 |
| 8 | 防护工艺 | PCB三防涂敷，抗粉尘潮湿 |
| 9 | 工作温度 | 0℃ ~ +60℃ |
| 10 | 产品状态 | 原厂停产，库存/拆机备件供应 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 接收控制变压器输入交流电，转换输出多路稳定直流电源，为Mark V机架内控制板卡供电。 |
| 2 | 提供115VAC电源给机柜冷却风扇，保障整套控制系统机柜散热。 |
| 3 | 内置AC、DC电压监测回路，实时检测输入输出状态，保险丝熔断故障上报控制系统。 |
| 4 | VME机架安装，配合Mark V系统其他板卡协同工作，为汽机保护与调节系统提供可靠供电。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 火力发电厂汽轮发电机组Mark V控制系统机架供电单元。 |
| 2 | 燃气轮机机组控制保护系统，整套VME板卡电源供给。 |
| 3 | 电厂老旧GE汽机控制系统机柜检修、电源板备件替换项目。 |
| 4 | 石油化工自备电站涡轮机组Mark V控制系统供电模块。 |
常见故障及解决方法
| No. | 故障现象 | 原因与解决方法 |
|---|---|---|
| 1 | 板卡无输出，系统整机掉电 | 交流输入断线、板卡保险丝熔断。检查前端AC输入回路，更换对应规格保险丝。 |
| 2 | 某一路直流输出电压偏低，部分板卡工作异常 | 板卡内部电容老化，负载过载。断开后端负载测试，电源板损坏则更换备件。 |
| 3 | 风扇不运转，机柜温度告警 | 风扇供电回路故障或风扇本体损坏。检查板卡风扇输出回路，更换风扇。 |
| 4 | 电压监测告警，但实际输出正常 | 板卡电压检测回路元件老化。核对监测参数，必要时更换DCFB电源板。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | GE DS200DCFBG1BLC是什么板卡？ | GE Mark V汽机控制系统DCFB直流反馈电源板，为机架内各类板卡和机柜风扇提供电源。 |
| 2 | 同系列不同后缀版本能否直接互换？ | DS200DCFBG1BLC同系列不同后缀属于硬件修订版本，更换前必须核对型号与硬件版本。 |
| 3 | 是否支持带电插拔？ | 不支持带电插拔，属于系统主供电板，更换前必须停机断电，做好安全隔离措施。 |
