GE DS200TCTGG1AFF Mark V 时间/计数器板 in stock

GE DS200TCTGG1AFF是GE Speedtronic Mark V涡轮控制系统时间与计数器板，用于采集高速脉冲、转速频率信号，完成计时、计数与频率换算。该板接收机组转速探头、脉冲编码器信号，将脉冲数据转换为转速数值，为涡轮超速监测、启停时序控制提供关键测量数据。

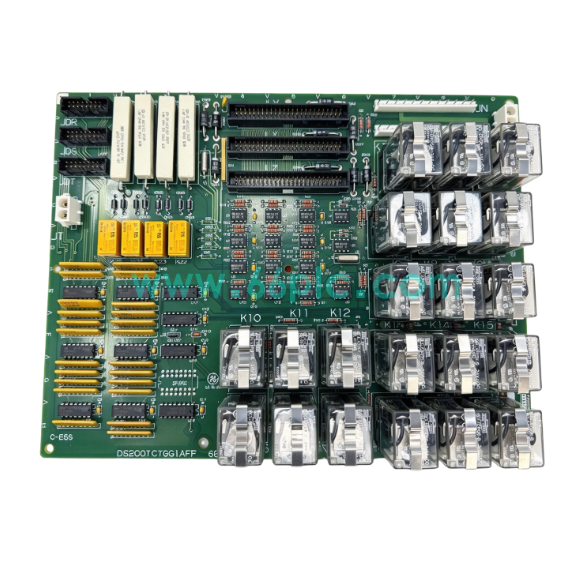

DS200TCTGG1AFF库存 (2).png

板卡配备多路脉冲信号输入通道，板载状态LED用于通道诊断，搭载多组背板连接器与系统主控板通讯，PCB带有三防防护涂层，可抵抗电厂现场电磁干扰。广泛应用于燃气轮机与汽轮发电机组，作为Mark V系统备件用于设备检修和技改项目。

主要规格参数

No.	功能描述
1	采集转速探头、编码器高速脉冲信号，执行脉冲计数与频率计算。
2	将脉冲信号换算为机组实际转速，为超速保护逻辑提供测量值。
3	内置通道自诊断，LED提示信号断线、脉冲异常等故障信息。
4	实时向TCQA、SDCC主控板上传转速数据，参与机组启停时序控制。

No.	场景描述
1	电厂燃气轮机、汽轮发电机组Mark V系统转速采集与超速保护监测。
2	石化动力涡轮机组编码器脉冲采集、机组启停时序计时。
3	老旧GE Mark V系统时间计数器板备件替换、停机故障检修。
4	能源动力技改项目，涡轮转速测量与保护回路升级改造。

No.	问题	解答
1	GE DS200TCTGG1AFF是什么板卡？	GE Mark V涡轮系统时间计数器板，专门采集脉冲信号，测量机组转速。
2	TCTGG1AFF和TBQBG1A转速端子板有什么区别？	TBQBG1A是前端信号转接端子板；TCTGG1AFF负责脉冲计数、转速运算处理。
3	这块板卡能否独立完成超速保护？	不能独立运行，需要配合Mark V主控板、转速探头和端子板组成完整转速监测回路。
