GE DS200TCRAG1ACC Mark V TCRA继电器输出板 in stock

GE DS200TCRAG1ACC是GE Speedtronic Mark V涡轮控制系统TCRA高密度继电器输出板，负责接收主控下发的数字指令，通过板载继电器完成现场回路的硬接点切换。该板可驱动电磁阀、接触器、报警回路等设备，是机组联锁保护、停机逻辑执行的关键硬件。

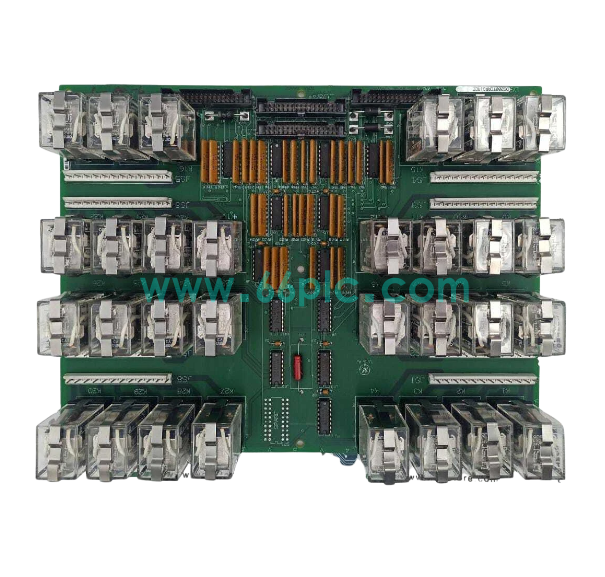

DS200TCRAG1ACC库存 (1).png

板卡搭载30个可插拔式SPST继电器，每个通道配有独立状态LED，配备多组34针与12针背板连接器，具备1500VAC隔离耐压，PCB带防护涂层，抗干扰能力强。广泛用于燃气轮机、汽轮发电机组，作为Mark V系统备件用于检修替换与技改项目。

主要规格参数

No.	功能描述
1	接收Mark V主控卡数字控制指令，驱动板载继电器实现硬接点开关输出。
2	执行机组联锁、紧急停机、报警信号输出，控制电磁阀与接触器回路。
3	通道LED实时显示继电器吸合状态，继电器支持单独插拔更换，降低维护成本。
4	高压隔离设计，隔离控制柜内部控制信号与现场强电回路，保护系统主控硬件。

No.	场景描述
1	电厂燃气轮机、汽轮发电机组Mark V系统联锁保护与停机执行回路。
2	石化动力涡轮机组报警输出、电磁阀及现场接触器的开关控制。
3	老旧GE Mark V控制系统继电器输出板损坏备件替换、停机检修维护。
4	能源动力技改项目，机组硬接点联锁输出回路升级改造工程。

No.	问题	解答
1	GE DS200TCRAG1ACC是什么板卡？	GE Mark V涡轮系统TCRA高密度继电器输出板，用于机组联锁硬接点输出控制。
2	TCRAG1ACC和DTBC/DTBD端子板有什么区别？	DTB系列为通用I/O端子转接板；TCRAG1ACC自带继电器，直接提供大功率接点输出。
3	这块板卡能否独立完成机组保护控制？	不能独立运行，需要搭配Mark V机架、TCQA/SDCC主控板，接收主控指令执行输出。
