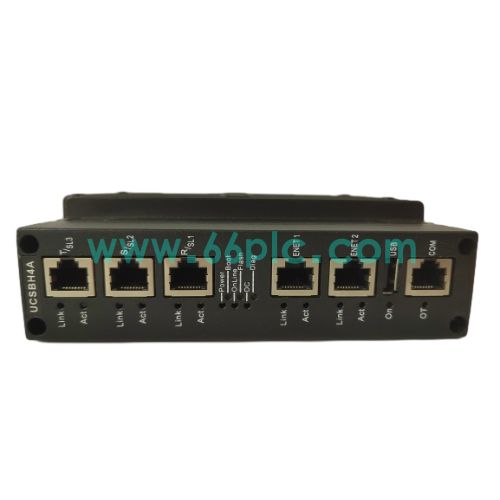

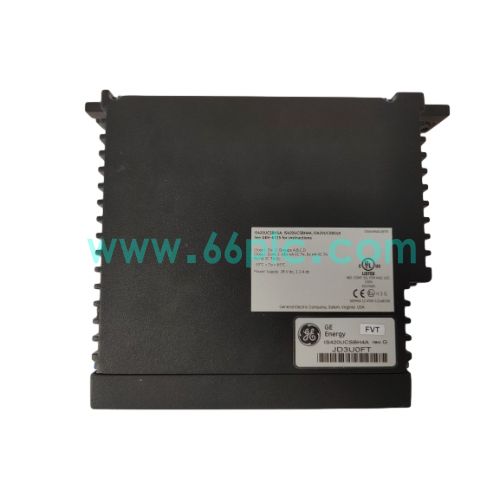

GE IS420UCSBH4A Mark VIe UCSB通用控制器模块
GE IS420UCSBH4A是GE Mark VIe透平控制系统的UCSB高性能通用控制器，搭载Intel EP80579实时处理器，负责执行透平闭环控制逻辑、实时运算与I/O网络通讯。
模块集成IONet双以太网接口，支持冗余网络架构，可用于Mark VIe、EX2100e励磁系统与LS2100e系统，具备硬件自诊断能力，是电厂燃气轮机、汽轮机组核心控制备件。
主要参数
| 参数详情 |
|---|
| 1. 品牌：GE；型号：IS420UCSBH4A；类型：Mark VIe UCSB透平控制器模块 |
| 2. 处理器：Intel EP80579，主频1066MHz；内存：256MB DDR2 SDRAM，内置Flash存储 |
| 3. 通讯接口：双IONet以太网口，配套USB、调试串口；支持冗余网络通讯 |
| 4. 供电：DC24V；功耗：典型17.3W，峰值28.7W；工作温度-30℃~+65℃ |
| 5. 认证：UL、CE、ATEX；适配系统：Mark VIe、EX2100e、LS2100e |
核心功能
| 功能描述 |
|---|
| 1. 执行燃气轮机、汽轮机实时控制算法，完成转速、负荷、阀门闭环调节运算 |
| 2. 通过IONet冗余以太网，和Mark VIe系列I/O模块交换过程数据与控制指令 |
| 3. 支持控制器冗余热备，故障无扰切换，保障发电机组连续稳定运行 |
| 4. 内置硬件自诊断，实时监测模块、网络、I/O状态，记录报警与事件信息 |
| 5. 支持固件在线升级，兼容EX2100e励磁调节系统与LS2100e静态启动系统 |
应用场景
| 场景说明 |
|---|
| 1. 电厂Mark VIe系统燃气轮机、蒸汽轮机机组主控单元 |
| 2. EX2100e发电机励磁控制系统、LS2100e机组启动控制机柜 |
| 3. 石油化工透平驱动压缩机，大功率旋转设备过程控制系统 |
| 4. 电站老旧机组改造项目，升级替换旧版Mark VIe控制器 |
| 5. 发电机组年度检修，UCSB控制器故障备件更换维护 |
常见问题
| 问答内容 |
|---|
| 1. Q：IONet网络通讯丢包？ A：检查双以太网网线，确认交换机状态，核对控制器IP与网络组态。 |
| 2. Q：冗余控制器切换异常？ A：确认两台控制器固件版本一致，检查同步网络与控制程序组态。 |
| 3. Q：能否直接替换旧型号UCSB控制器？ A：硬件兼容，需要核对固件版本与项目组态，部分旧程序需要适配。 |
| 4. Q：模块是否支持带电插拔？ A：冗余组态下可在线更换，操作前评估工艺风险，避免机组误动作。 |
Tags: GE IS420UCSBH4A Mark VIe UCSB通用控制器模块 GE IS420UCSBH4A
