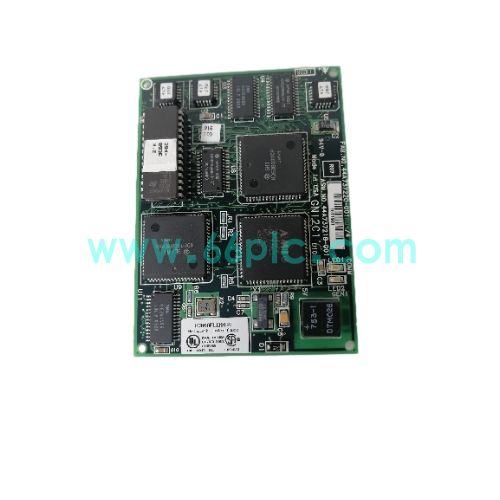

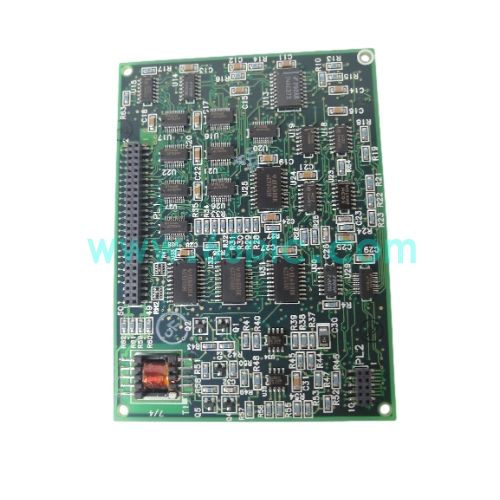

GE IC660ELB912J Micro Genius 网络接口子板
GE IC660ELB912J是GE Fanuc Genius I/O系列升级版本Micro Genius网络接口子板，作为主机CPU与Genius现场I/O总线之间的数据通讯桥接卡，硬件版本为J版，优化了总线抗干扰能力。
模块采用双处理器架构搭配双口RAM实现高速数据交互，分担CPU通讯负载，属于停产备件，广泛用于电厂、化工存量GE Genius分布式控制系统维修替换。
主要参数
| 参数详情 |
|---|
| 1. 品牌：GE Fanuc；型号：IC660ELB912J；类型：Micro Genius网络接口子板（J升级版本） |
| 2. 处理器：6303串口处理器+64180管理处理器，16KB双口RAM数据交互 |
| 3. 总线协议：Genius I/O总线；单块子板最多可接入30台Genius I/O现场设备 |
| 4. 供电：DC5V，400mA；波特率可选38.4K/76.8K/153.6K（含扩展高速模式） |
| 5. 安装方式：嵌入式子板，插接主机CPU板；工作温度0℃~+60℃ |
核心功能
| 功能描述 |
|---|
| 1. 建立主机CPU和Genius I/O现场总线网络通道，收发全局数据报文与控制指令 |
| 2. 双处理器独立处理总线通讯，卸载主机CPU通讯任务，提升系统响应速度 |
| 3. J版本优化硬件电路，增强工业现场电磁抗干扰，提升总线通讯稳定性 |
| 4. 自带通讯状态指示灯，实时监控总线链路，故障信息上传至主机控制器 |
| 5. 总线信号隔离保护，抑制地环路干扰，保护后端CPU主板不受浪涌冲击 |
应用场景
| 场景说明 |
|---|
| 1. 电力行业GE Genius I/O分布式PLC控制系统，现场总线通讯扩展单元 |
| 2. 石油化工老GE Fanuc自动化系统，替换旧版IC660ELB912子板备件 |
| 3. 造纸、冶金生产线分布式I/O采集，主机与远程Genius模块通讯接口 |
| 4. 发电机组辅机控制盘柜，Genius远程I/O网络通讯子板改造项目 |
| 5. 老旧GE PLC系统年度检修，故障Micro Genius接口子板替换维护 |
常见问题
| 问答内容 |
|---|
| 1. Q：Genius总线通讯频繁中断？ A：检查总线终端电阻，排查线缆破损，确认子板金手指接触是否良好。 |
| 2. Q：主机无法识别IC660ELB912J？ A：断电后重新插拔子板，核对主机固件版本，确认硬件拨码设置正确。 |
| 3. Q：IC660ELB912J能否直接替换旧版IC660ELB912？ A：硬件引脚兼容，建议核对主机固件，部分老固件需要升级适配J版本。 |
| 4. Q：子板是否支持带电插拔？ A：严禁带电拔插，必须断电操作，防止烧毁双口RAM与主机CPU。 |
Tags: GE Micro Genius 网络接口子板 IC660ELB912J GE IC660ELB912J
