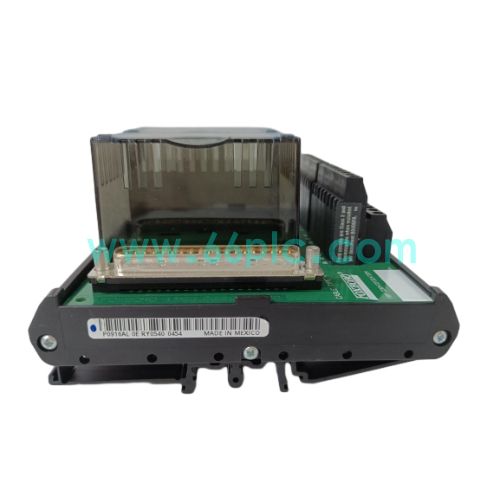

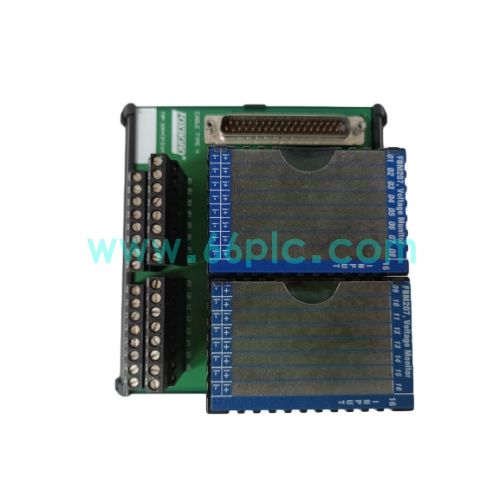

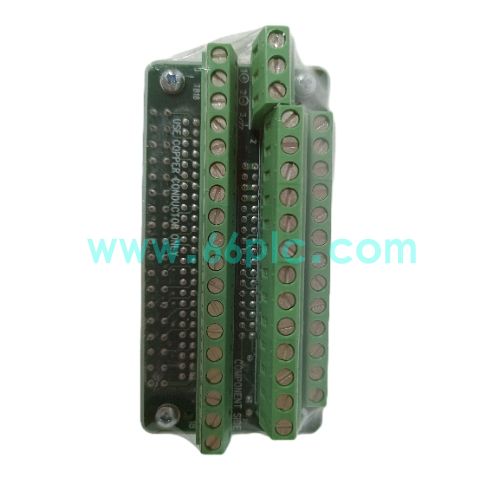

FOXBORO P0916AL I/A Series 模拟量输出端子板 in stock
FOXBORO P0916AL属于I/A Series DCS系统配套模拟量输出端子板，作为FBM现场总线模块与现场执行器之间的信号接线接口单元。该端子板承接FBM模块输出的4-20mA控制信号，完成信号分流、浪涌保护与接线转接，为调节阀、变频器等现场设备提供稳定模拟控制信号。
板体集成信号防护电路，具备抗干扰能力，采用螺丝端子方便现场布线，和Foxboro 200系列FBM模块配套使用。广泛应用于石油、化工、电厂流程DCS，多用于老旧Foxboro I/A系统备件更换、控制回路改造项目。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | FOXBORO（福克斯波罗，施耐德旗下） |
| 2 | 型号 | P0916AL |
| 3 | 产品类型 | 模拟量输出端子板（Termination Assembly） |
| 4 | 所属系列 | I/A Series DCS系统，适配200系列FBM模块 |
| 5 | 信号类型 | 4~20mA模拟量输出信号 |
| 6 | 保护电路 | 内置浪涌、过压抑制保护 |
| 7 | 安装方式 | DCS机柜导轨安装，与FBM模块配套 |
| 8 | 接线形式 | 螺丝紧固接线端子，模块侧专用连接器 |
| 9 | 工作温度 | -20℃ ~ +70℃ |
| 10 | 产品状态 | 原厂停产，库存/测试翻新备件供应 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 作为FBM模拟量输出模块的外部接线端子，集中转接4-20mA控制信号。 |
| 2 | 内置浪涌保护电路，抑制现场线路干扰，保护后端FBM模块不受冲击。 |
| 3 | 实现DCS控制信号向调节阀、定位器、变频器等现场执行设备传输。 |
| 4 | 端子集中布局，方便现场回路测试、线路检修与故障排查。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 石油化工流程DCS系统，调节阀4-20mA控制回路接线单元。 |
| 2 | 电厂、造纸行业Foxboro I/A DCS控制柜模拟输出信号转接。 |
| 3 | 老旧Foxboro DCS系统端子板损坏备件替换、现场检修维护。 |
| 4 | 工业自动化改造项目，新增模拟量控制回路配套端子接线组件。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | FOXBORO P0916AL是什么板卡？ | Foxboro I/A系列DCS模拟量输出端子板，专门配合FBM模块，用于4-20mA控制信号转接。 |
| 2 | P0916AL可以单独使用，不需要FBM模块吗？ | 不能独立工作，仅为接线端子组件，必须搭配对应型号FBM模拟量输出模块一起使用。 |
| 3 | 可以用在其他品牌DCS系统吗？ | 仅适配Foxboro I/A Series DCS平台，无法兼容ABB、横河等其他品牌DCS。 |
