Products Description

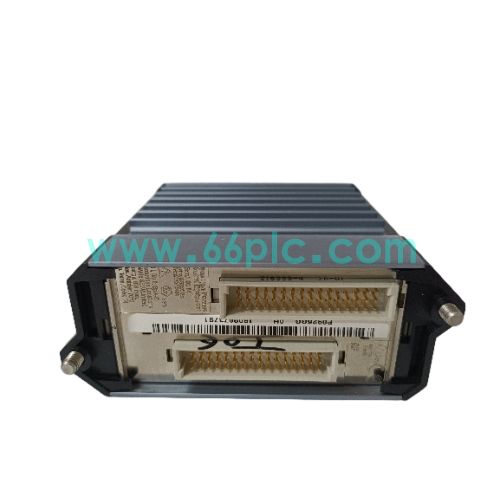

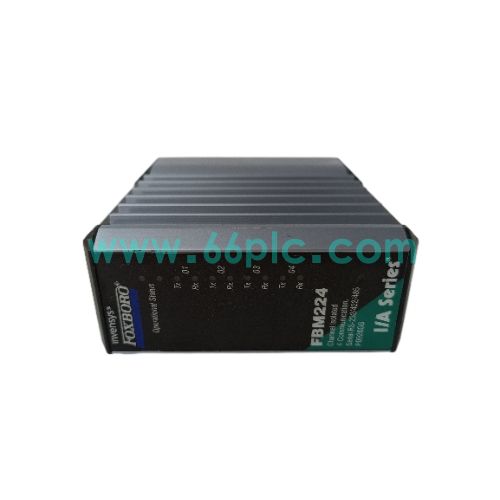

Foxboro FBM224 I/A Series Modbus通讯模块
Foxboro FBM224属于I/A Series与Evo DCS系统的Modbus主站通讯模块，配备4路通道隔离通讯接口，支持RS232/RS422/RS485硬件接口与Modbus RTU协议。模块作为DCS主控制器与第三方从站设备的网关，采集PLC、仪表、变频器数据，下发控制指令，实现异构设备之间的数据交互。
模块支持通道冗余配置，具备通道电气隔离，可热插拔，板载收发与故障LED指示灯，抗干扰能力强。广泛用于石油、化工、天然气流程DCS系统，多用于老旧Foxboro I/A系统备件更换、控制系统改造项目。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | Foxboro（福克斯波罗，Schneider旗下） |
| 2 | 型号 | FBM224 |
| 3 | 产品类型 | Modbus RTU通讯模块 |
| 4 | 所属系列 | I/A Series & Evo DCS系统 |
| 5 | 通讯通道 | 4路，通道间完全电气隔离 |
| 6 | 接口类型 | RS232 / RS422 / RS485，Modbus RTU主站 |
| 7 | 供电 | 24VDC冗余供电，最大功耗7W |
| 8 | 安装方式 | DCS机架底板安装，支持热插拔 |
| 9 | 工作温度 | -25℃ ~ +70℃ |
| 10 | 产品状态 | 原厂停产，库存/测试翻新备件供应 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 作为Modbus主站，读取第三方PLC、变送器、变频器等从站设备数据。 |
| 2 | 4路隔离通讯通道，支持通道冗余组网，提升通讯链路可靠性。 |
| 3 | 完成Modbus协议与DCS内部总线协议转换，实现第三方设备接入DCS。 |
| 4 | 实时监测通道通讯状态，通讯中断时上报故障，模块支持不停机热插拔。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 石油、化工DCS控制系统，第三方仪表与PLC信号接入网关。 |
| 2 | 天然气、电厂I/A Series DCS控制柜Modbus设备通讯采集单元。 |
| 3 | 老旧Foxboro DCS系统故障通讯板卡备件替换维护。 |
| 4 | 化工流程自动化改造项目，新增现场Modbus设备接入DCS系统。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | Foxboro FBM224是什么模块？ | Foxboro I/A系列DCS 4通道隔离Modbus RTU主站通讯模块，用于第三方设备接入DCS。 |
| 2 | FBM224可以作为Modbus从站使用吗？ | 该模块为Modbus主站模块，不能设置为从站，主动轮询现场Modbus从站设备。 |
| 3 | 可以直接用在其他品牌DCS系统吗？ | 仅适配Foxboro I/A Series和Evo DCS平台，不能直接兼容西门子、ABB等DCS。 |
Tags: 通讯模块 Foxboro FBM224 I/A Series Modbus Foxboro FBM224
